气动控制用压缩空气方向控制阀结构

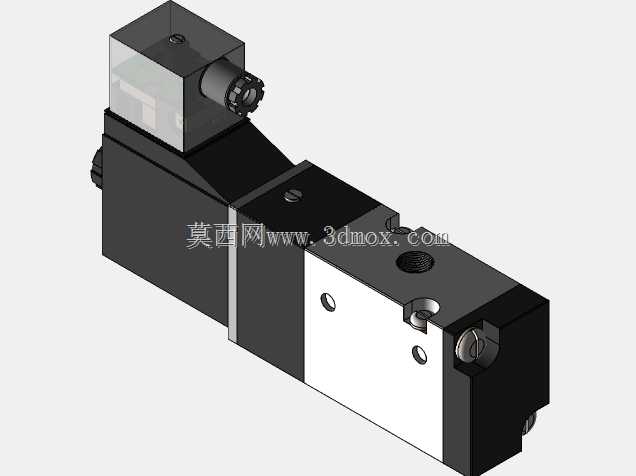

　　在自动化生产线的气动回路搭建、小型气动工装的气路配置、轻工包装设备的执行端控制场景里，这类压缩空气方向控制阀是核心的气路换向执行元件，日常接触的气动夹具开合、气缸往复动作、气动吹嘴的通断切换，都需要依靠这类阀件完成气路的方向切换，实现压缩空气流向的精准管控。从结构设计来看，这款阀采用了电磁驱动端与阀本体集成的布局，驱动部分的电磁线圈封装在方形防护壳体内，侧方预留了接线旋钮结构，方便现场布线时的线缆固定与防护，避免车间内的切削液、粉尘侵入接线部位造成接触不良；阀本体部分采用了黑白分块的结构设计，白色的阀板区域预留了多个安装定位孔与气路接口，接口处做了沉台加工，能够匹配标准气动快插接头的安装尺寸，不需要额外加工转接板就可以完成气路连接。

　　设计过程中优先考虑了安装边界的适配性，阀的整体外形为长条形阶梯结构，电磁驱动端的高度略高于阀板部分，安装时可以通过阀板上的两个通孔完成与安装面的螺钉固定，安装孔的间距符合常规气动电磁阀的通用安装尺寸，能够直接替换同规格的传统阀件，不需要重新设计安装支架，降低设备改造的适配成本。气路换向的核心结构集成在阀本体的黑色腔体内部，通过电磁线圈得电产生的磁力驱动内部阀芯滑动，切换不同气路的通断状态，失电时依靠内部复位弹簧带动阀芯回到初始位置，完成气路的复位，这种结构设计能够保证阀件在频繁换向的工况下保持稳定的动作响应，不会因为长时间往复动作出现卡滞问题。

　　在实际选型应用中，这类阀件适配常规工业场景的0.4-0.8MPa压缩空气工况，阀体内的流道做了平滑过渡处理，能够减少压缩空气在阀内的压力损失，保证下游气动执行元件的出力稳定；侧方的手动调节旋钮可以在设备调试、断电应急状态下手动切换阀的工作状态，方便现场调试人员排查气路故障，不需要接电就可以测试气路的通断是否正常。从建模细节来看，模型还原了阀件所有的外部装配特征，包括线圈壳体的装配螺钉、接线端的锁紧螺母、阀板上的密封槽结构、安装孔的倒角细节，所有特征的尺寸比例都按照实物等比例还原，能够直接用于气动回路的装配干涉检查、设备三维布局的可视化展示，也可以作为气动元件教学演示的三维素材，帮助设计人员直观理解阀件的外部结构与安装点位。

　　在设备布局设计时，需要预留阀件侧方接线端的操作空间，保证接线时手部有足够的操作余量，同时阀件的安装面需要保证平面度，避免安装时螺钉锁紧力过大造成阀板变形，影响内部阀芯的正常滑动；气路接口连接时需要注意密封圈的装配到位，避免压缩空气泄漏造成气路压力不足，影响整个气动系统的正常运行。这类阀件广泛应用在电子制造流水线的气动送料机构、汽车零部件加工的气动夹具、食品包装设备的气动执行单元等场景，是气动控制系统中用量较大的基础控制元件，其结构的可靠性直接影响整个气动回路的运行稳定性，因此在建模过程中对每个装配细节的还原，都能够帮助设计人员在虚拟装配阶段提前发现安装干涉、空间不足等问题，减少现场安装调试的返工量。
