膏体灌装用旋转换向控制阀结构设计

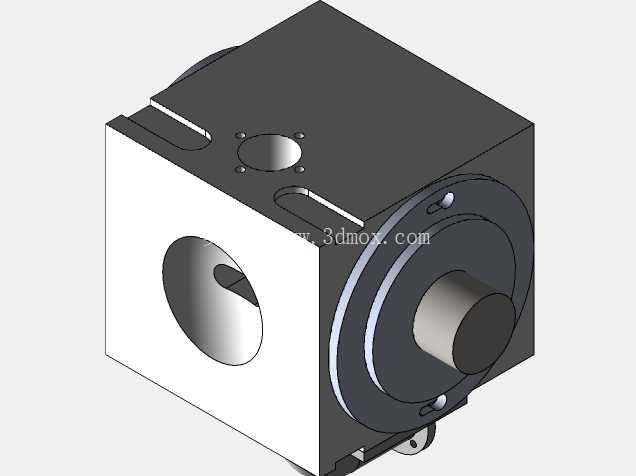

　　在日化、食品、医药行业的膏体灌装产线中，这类旋转阀是灌装机核心的流道切换部件，主要承担膏状物料的通断、换向与计量配合功能，适配黏度范围覆盖1000cp到100000cp的膏体介质，包括药膏、面霜、酱料、润滑脂等易残留、流动性差的物料，相比传统柱塞式换向结构，旋转式的流道切换行程更短，动作响应更快，能有效减少膏体在阀腔内的滞留残留，降低物料浪费与清洗难度。从结构设计逻辑来看，该阀体采用方体基座搭配侧置旋转阀芯的布局，方体外壳的六个平面均做了安装基准面加工，相邻面的垂直度公差控制在0.02mm以内，既可以直接贴合灌装机的料缸出料端安装，也能通过侧面的安装槽适配不同规格的灌装头连接法兰，安装时不需要额外做定位工装，靠基座平面就能保证流道的同轴度，避免出现安装错位导致的漏料问题。

　　阀芯部分采用阶梯式轴封结构，靠近流道的位置用聚四氟乙烯密封环做动密封，外侧叠加橡胶O型圈做静密封，两道密封之间预留了润滑脂填充腔，既可以降低阀芯旋转时的摩擦阻力，也能避免膏体介质渗入轴承部位造成卡滞，阀芯的旋转驱动端做了D型切边，能直接和步进电机或者旋转气缸的输出轴配合，不需要额外加联轴器，减少传动环节的间隙，保证每次旋转换向的角度精度控制在±0.5°以内，避免出现流道对位偏差导致的灌装计量不准。

　　流道设计上采用了大圆弧过渡的通孔结构，没有直角死角，流道内壁的粗糙度设计要求达到Ra0.8，减少膏体流动时的阻力，也能避免纤维类、颗粒类膏体在死角处堆积变质，阀体上的两个沉头安装孔位做了避让设计，螺栓锁紧后不会突出阀体外表面，不会和周边的料管、驱动部件产生干涉。从安装边界来看，该阀体的整体外形为正方块结构，单边尺寸适配常规100-200ml规格灌装机的安装空间，侧面的进出料口为同轴通孔设计，中心高和主流灌装机的料缸出料中心高匹配，不需要额外调整安装高度，阀体顶部的两个定位销孔可以和灌装机的安装板做快速定位，拆装维护时不需要重新找正，能大幅缩短设备换产清洗的停机时间。

　　在实际工况适配中，该旋转阀的动作节拍可以匹配每分钟60-120次的灌装频率，阀芯旋转90°即可完成进料、出料的状态切换，当阀芯转至进料位时，阀腔和料缸连通，活塞后退将膏体吸入阀腔；转至出料位时，阀腔和灌装头连通，活塞前进将膏体注入包装容器，整个切换过程流道完全封闭，不会出现滴漏、拉丝的问题，针对带有细小颗粒的膏体，阀芯和阀腔的配合间隙控制在0.01mm以内，既不会因为间隙过大漏料，也不会因为间隙过小夹碎颗粒影响物料品质。设计时还考虑了快拆需求，阀体端盖用内六角螺丝固定，拆开端盖就能直接抽出阀芯进行清洗或者更换密封件，不需要将整个阀体从设备上拆下，适合多品种小批量的膏体生产场景，能快速完成不同物料之间的切换清洗，避免交叉污染。阀体的材质适配方面，基座和阀芯都采用304不锈钢作为基础材质，接触物料的表面做镜面抛光处理，符合食品、医药行业的卫生要求，密封件采用符合FDA认证的耐腐材质，可以耐受常规的CIP清洗液腐蚀，不会在长期使用中出现溶胀、老化导致的密封失效问题。
