小型电动无人机螺旋桨推力基准测试装置

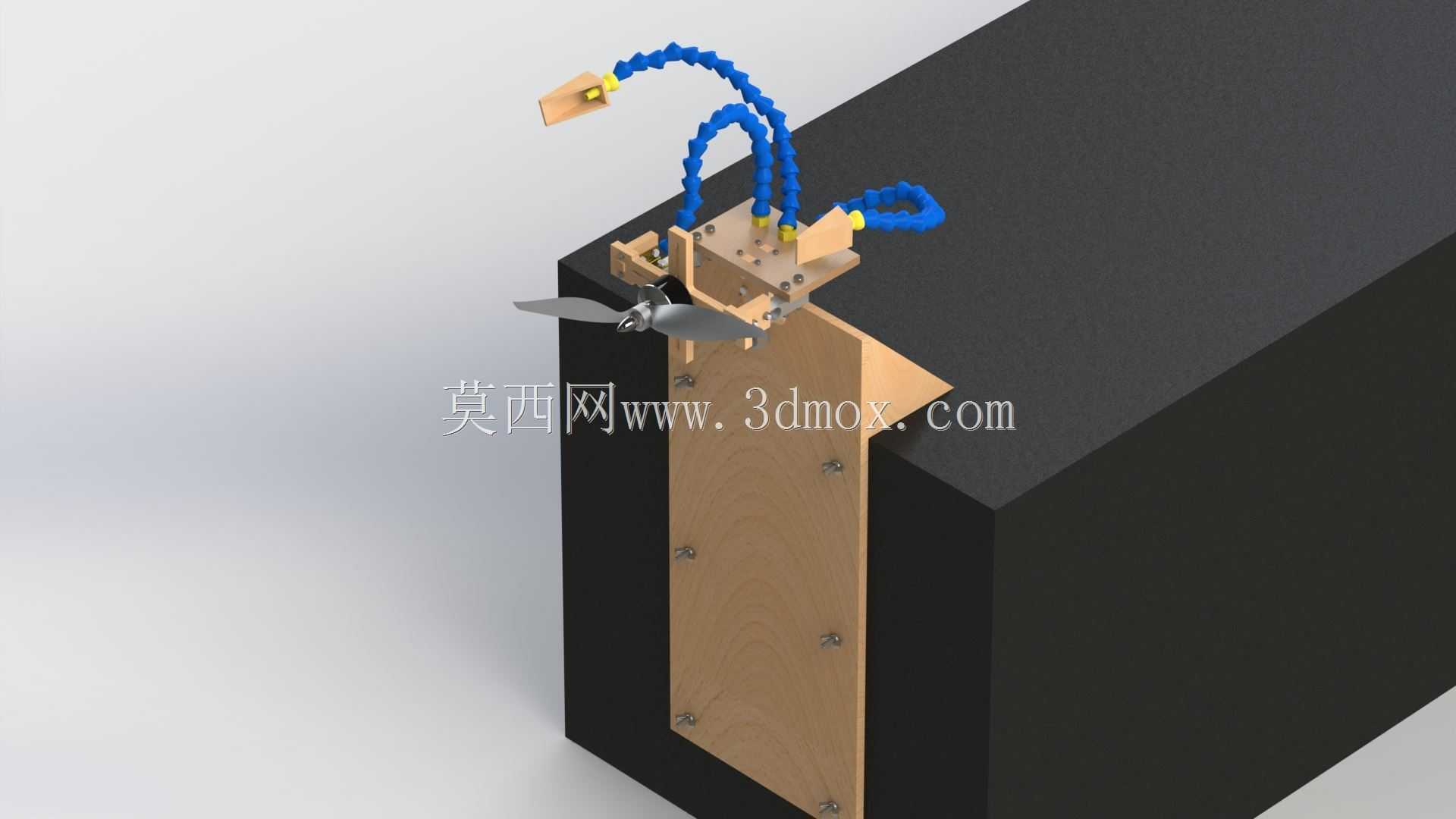

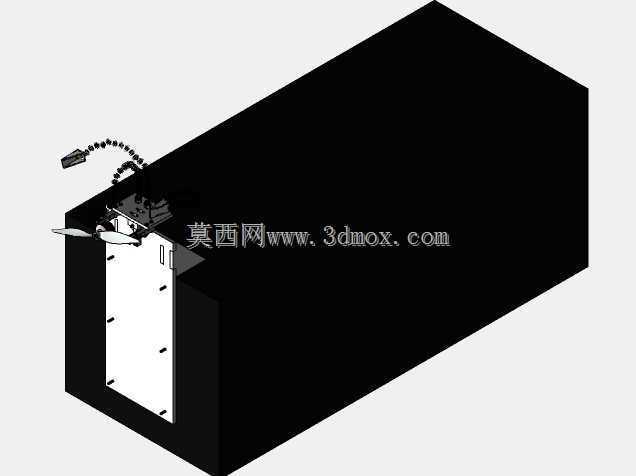

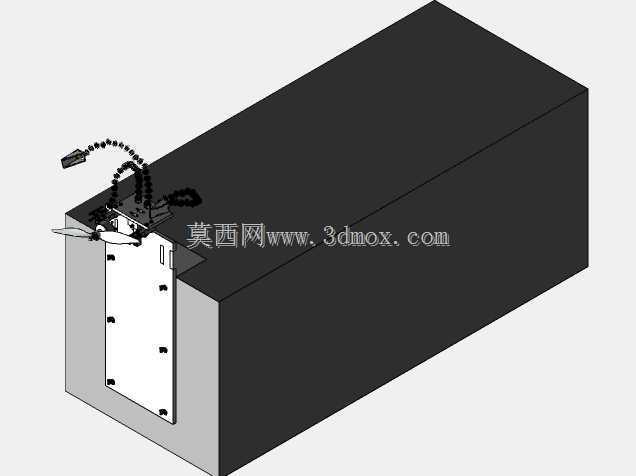

　　这套测试装置主要面向小型电动无人机的动力系统研发环节，解决螺旋桨选型、动力匹配验证阶段缺乏低成本标准化测试手段的痛点，在无人机研发工作室、高校航模社团、小型航空航天实验室这类场景中，能替代昂贵的专业动力测试台，完成螺旋桨静推力、动力系统效率等核心参数的基准测量。从结构布局来看，装置采用立式安装板搭配黑色基座的组合形式，安装板预留了多组标准安装孔位，可适配不同规格的无刷电机安装座，安装边界覆盖市面上主流的22系列、23系列小型航模无刷电机，无需额外加工转接件即可完成电机固定。测试时待测螺旋桨直接固定在电机输出轴上，推力通过安装板传导至内置的测力单元，可直接读取不同油门开度下的静推力数值，搭配电流、

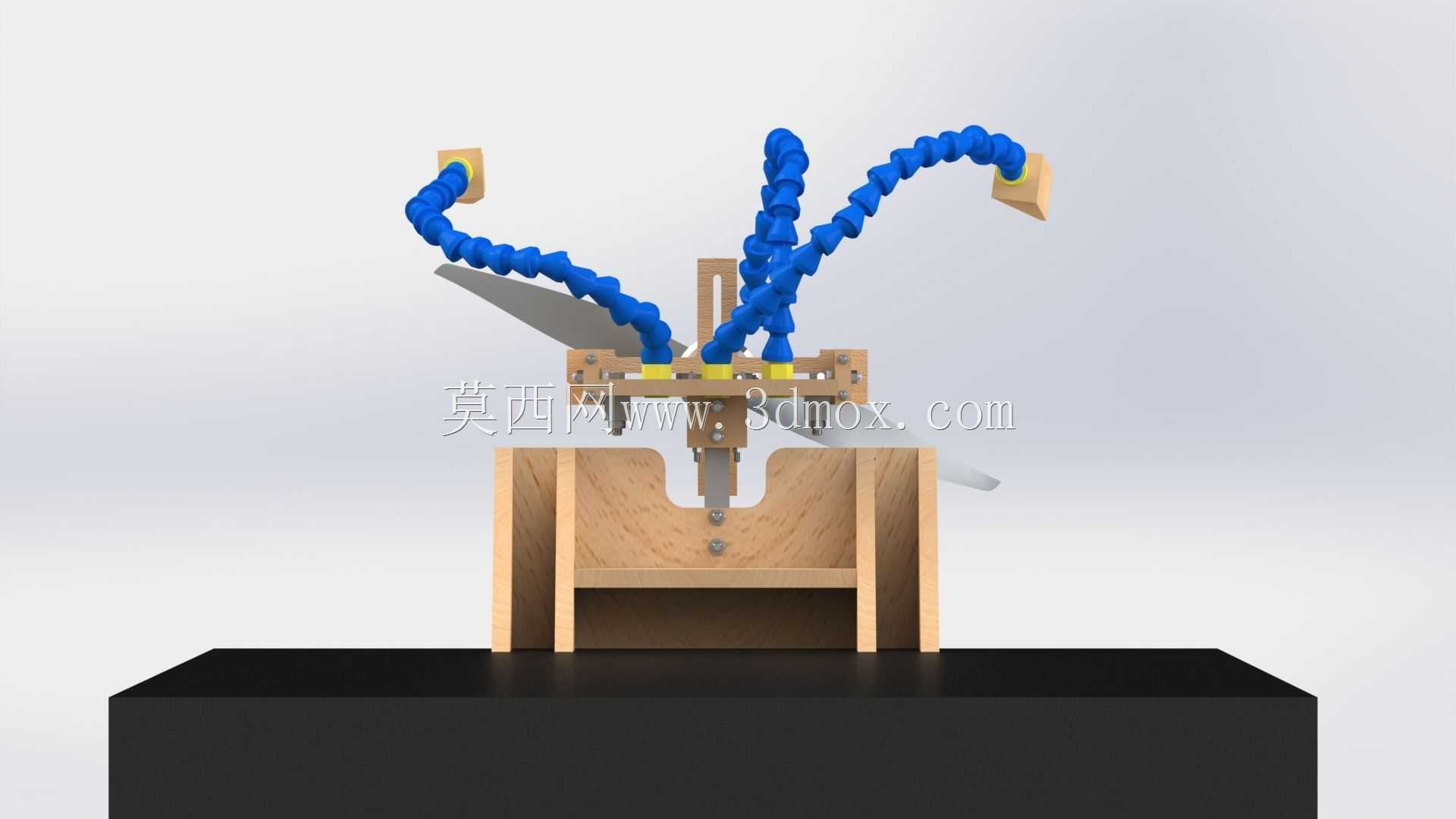

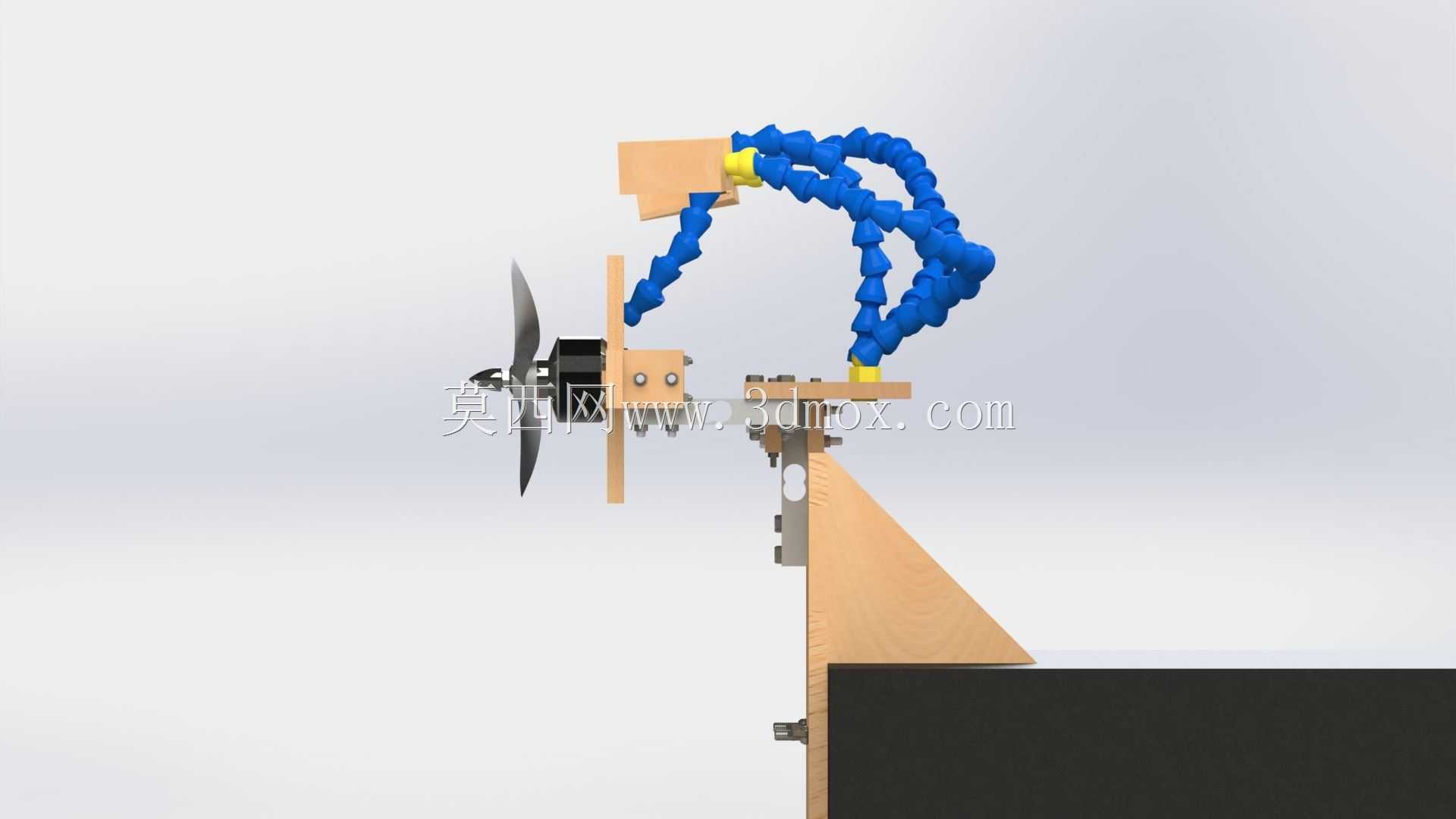

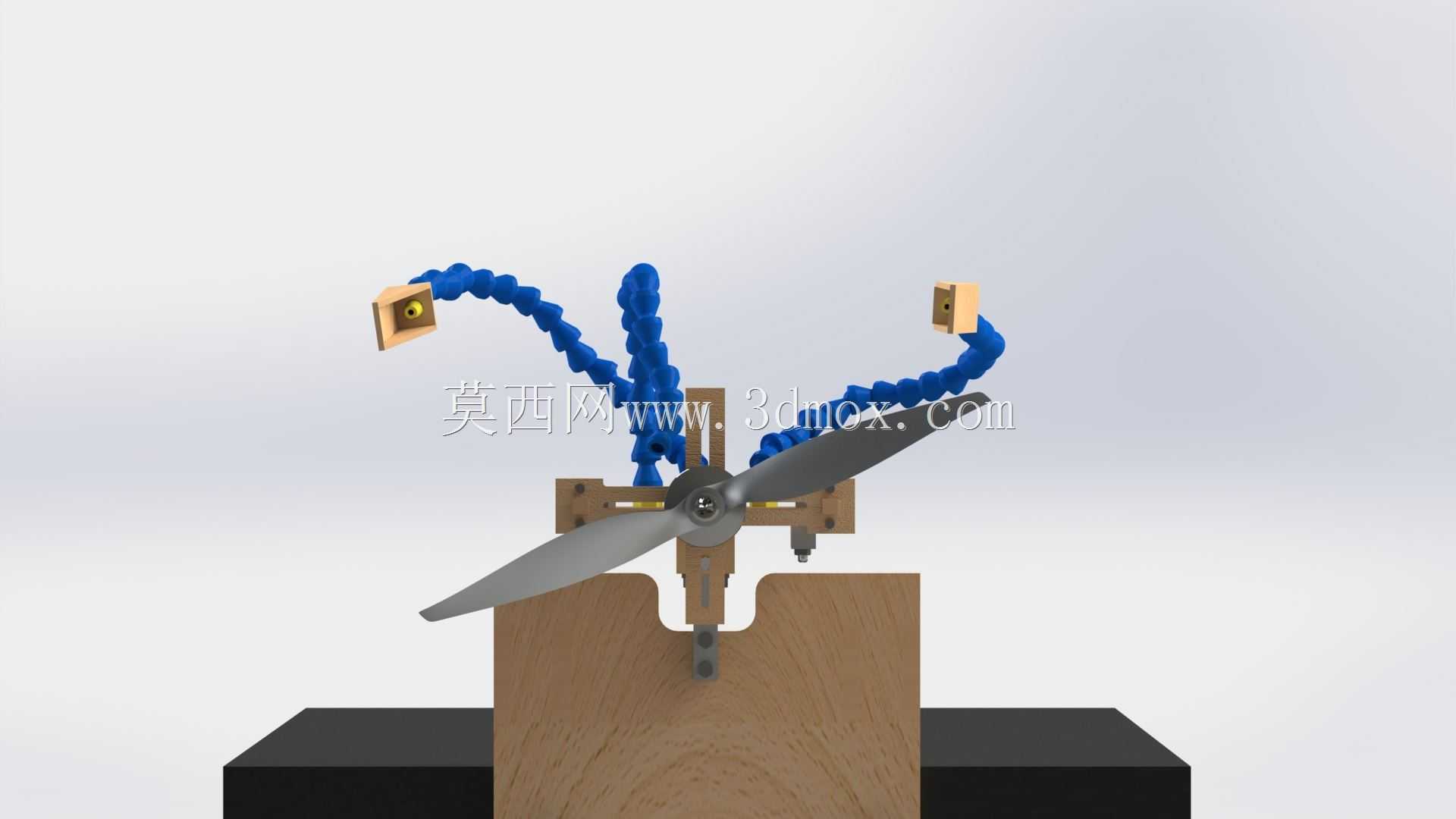

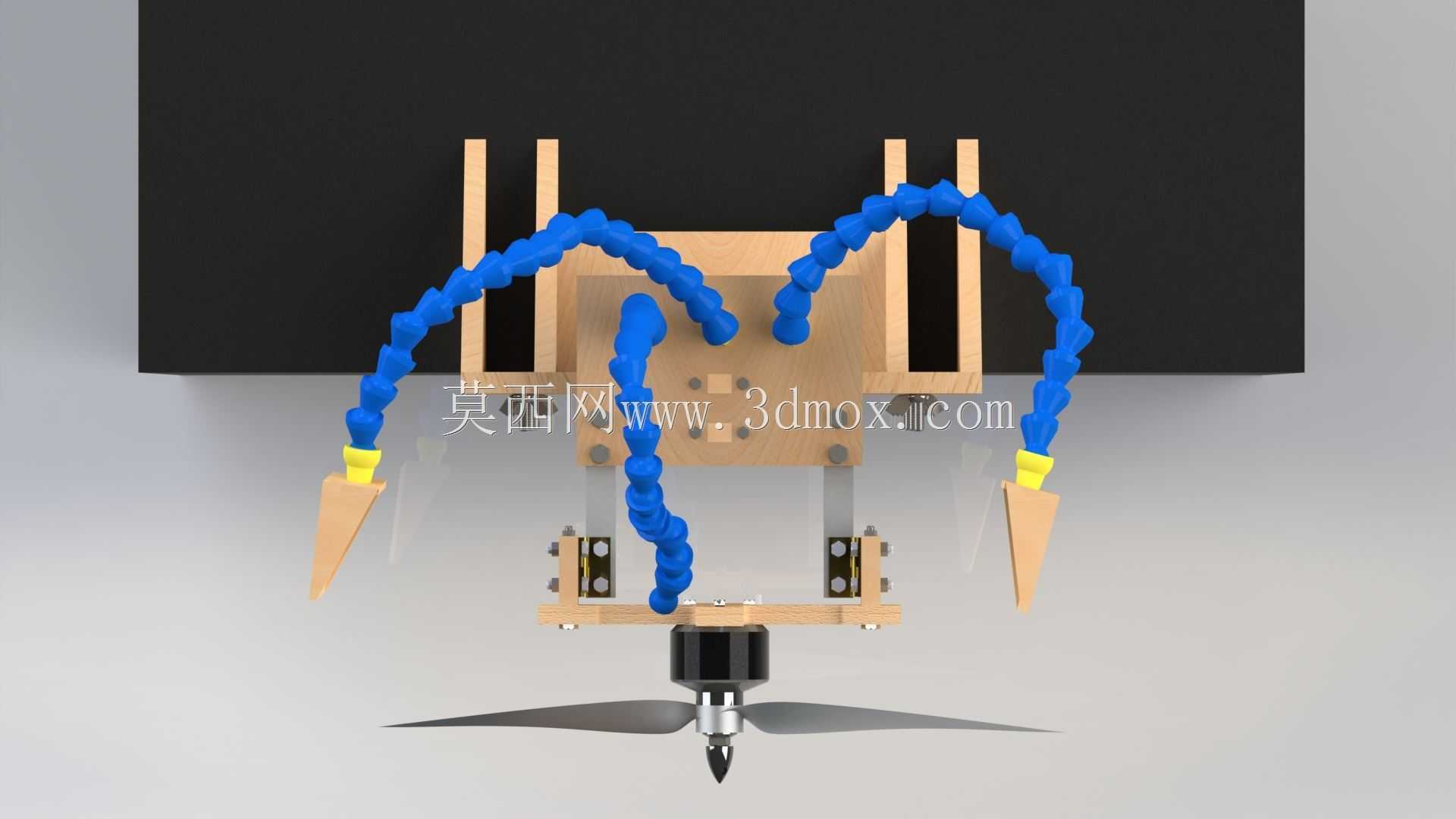

　　电压采集模块还能同步计算动力系统的整体效率，为螺旋桨与电机、电调的匹配提供量化数据支撑。装置上方配置的三根可任意弯曲定型的蓝色万向竹节管，是专门针对测试过程中的散热需求设计的，可根据电机、电调的发热位置灵活调整出风口方向，连接外部气源后就能对持续高负荷运转的动力部件进行定向冷却，避免长时间测试过程中动力部件过热导致参数漂移甚至烧毁，这一设计在低成本测试装置中很少见，却能大幅提升连续测试的稳定性。整个装置的基座采用高密度实心结构，自重足够抵消螺旋桨高速运转时产生的反扭矩和振动，无需额外将装置固定在工作台面上就能完成测试，移动和布置都十分灵活，适合在不同的测试场地快速搭建测试环境。安装板与基座之间采用可拆卸的连接结构，

　　可根据测试需求更换不同长度、不同孔位的安装板，适配更大尺寸的螺旋桨测试需求，扩展装置的测试覆盖范围。从建模细节来看，所有安装孔位的位置、孔径都严格按照常用航模配件的安装标准绘制，万向竹节管的弯曲形态、螺旋桨的翼型细节都做了还原，结构件之间的连接关系清晰，没有多余的冗余结构，完全按照实际加工装配的逻辑完成建模，可直接作为加工制作该测试装置的结构参考，也能用于测试流程的虚拟仿真验证，提前排查安装干涉、测试盲区等问题。在实际使用过程中，这套装置不需要复杂的校准流程，只需将待测动力总成固定在安装板上，连接好测试采集设备就能开展测试，相比专业级测试台动辄数万元的成本，这套装置的加工制作成本极低，非常适合预算有限的研发团队使用，

　　能够满足小型电动无人机研发初期的螺旋桨特性对比、动力系统匹配验证等基础测试需求，为后续的飞行测试提供可靠的地面基准数据，减少空中试飞的调试次数，降低研发过程中的坠机风险。装置的结构设计充分考虑了加工便利性，所有结构件都可采用常见的亚克力、电木板或者铝合金板材通过激光切割、钻孔等简单工艺加工完成，不需要复杂的机加工工序，普通的五金加工店就能完成所有零件的制作，用户拿到零件后只需按照装配关系拧紧紧固件就能完成组装，不需要专业的装配技能。
