电力变压器四柱式车身支撑结构

项目分类:变压器 发布时间:2024-08-22 ID:766928
  • 电力变压器四柱式车身支撑结构
  • 电力变压器四柱式车身支撑结构
  • 电力变压器四柱式车身支撑结构
  • 电力变压器四柱式车身支撑结构

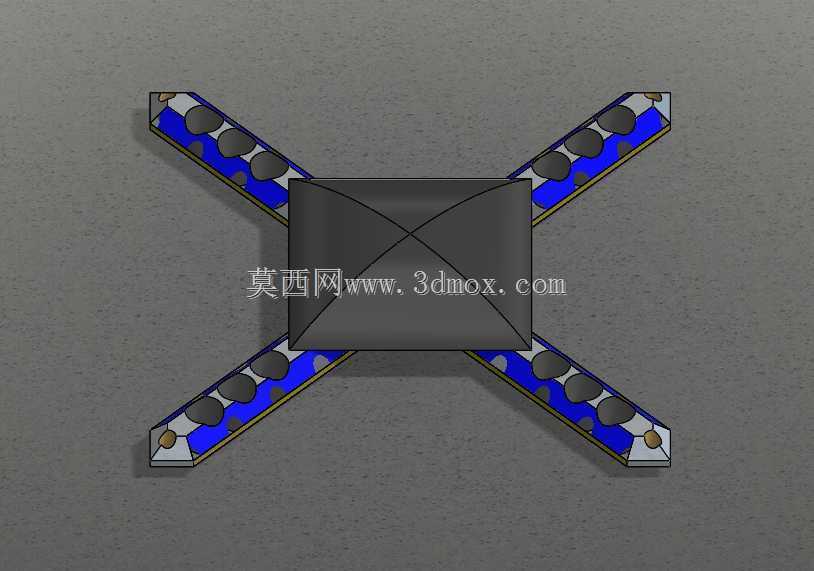

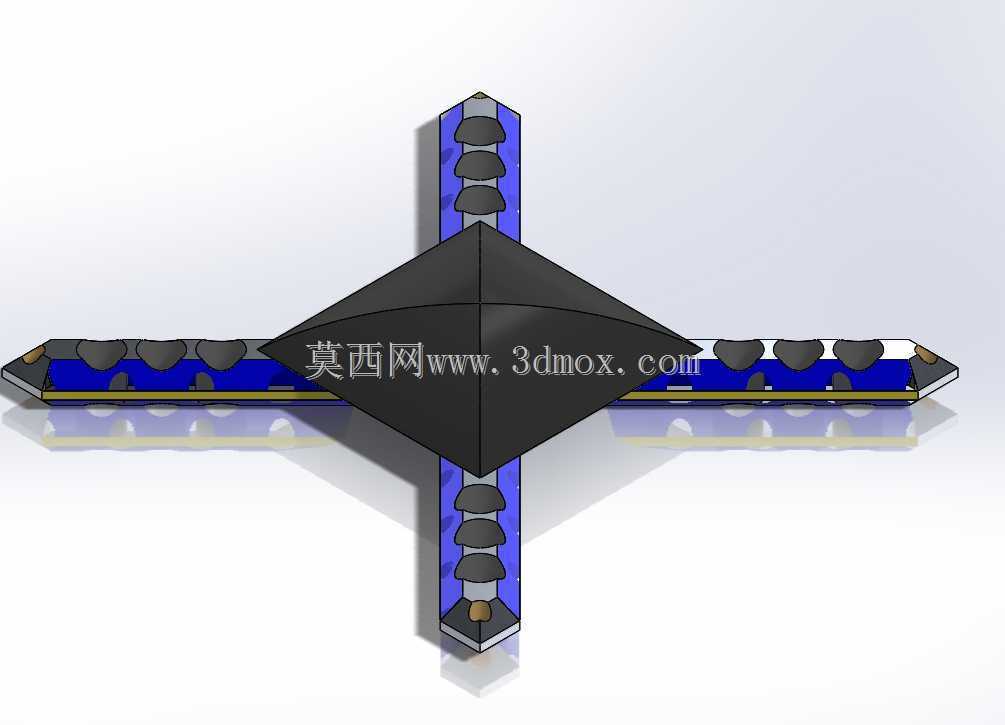

  在输配电系统的户外变电站、厂区预装式变电站点场景中,四柱式车身结构是电力变压器承载与安装的核心支撑部件,直接决定变压器本体在安装、运维、短距离移位过程中的结构稳定性与受力合理性。不同于常规平板式安装底座,该四柱交叉式支撑结构采用中心承载块搭配四向延伸支臂的布局,中心区域为方形实体承载座,对应变压器本体的底部安装基准面,所有支臂从中心座四个对角方向向外延伸,形成X型的支撑跨度,这种布局能够在控制整体结构重量的前提下,最大化支撑覆盖范围,适配不同安装基面的固定需求。从实际用途来看,该结构一方面承担变压器本体的全部静载荷,包括铁芯、绕组、油箱及绝缘油的总重量,在设备长期静置运行时,将载荷均匀分散到四个支臂末端的固定点位,

  避免局部应力集中导致的基座变形;另一方面,在变压器需要进行厂区内移位、检修顶升作业时,四支臂的结构能够为顶升工具提供稳定的受力支点,无需额外搭建临时支撑工装,大幅降低现场运维的操作难度。设计思路上,该结构优先考虑了载荷传递路径的优化,中心承载座采用实心方块结构,与变压器底部的安装法兰完全贴合,保证载荷垂直向下传递,无额外弯矩作用在连接面上;四支臂内部采用等距排布的圆形加强筋结构,沿支臂长度方向均匀布置,在支臂外壳壁厚有限的情况下,大幅提升支臂的抗弯截面模量,避免支臂在长期载荷下出现下挠变形,支臂表面的点状凸起结构为安装定位标记,对应现场安装时的地脚螺栓对位基准,能够减少现场安装的测量调整时间。从安装边界来看,

  四支臂末端的固定孔位间距符合户外电力变压器安装的通用规范,中心承载座的安装面平面度控制在安装要求的公差范围内,支臂的延伸长度既保证了支撑跨度足够抵消变压器运行时的微小振动偏移,又不会超出常规变压器基础的预埋螺栓范围,不需要对现有变电站的水泥基础进行额外改造即可直接适配。在结构细节处理上,支臂与中心承载座的连接位置采用圆弧过渡,避免直角连接带来的应力集中问题,支臂末端做了封边处理,防止户外使用时雨水、灰尘进入支臂内部造成锈蚀,延长结构的户外使用寿命。该结构的受力特性经过实际工况验证,在承受变压器满油总重量的1.2倍静载荷测试中,各部位变形量均在允许范围内,支臂固定点位的应力值远低于材料的屈服强度,能够满足户外长期使用的强度要求。

  对于结构设计从业者而言,该结构的布局思路可以延伸到其他需要大跨度支撑、中心承载的重型设备基座设计中,通过分散支撑点、优化载荷传递路径的方式,在控制材料用量的同时满足承载要求,平衡结构性能与制造成本。在三维建模过程中,该结构的建模重点在于支臂内部加强筋的阵列排布、连接位置的过渡处理,以及各安装孔位的位置度公差匹配,需要保证中心安装面与支臂末端固定面的平行度符合装配要求,避免实际安装时出现螺栓无法对位、安装面贴合不严的问题。
