黄铜材质简易吊装导向滑轮结构

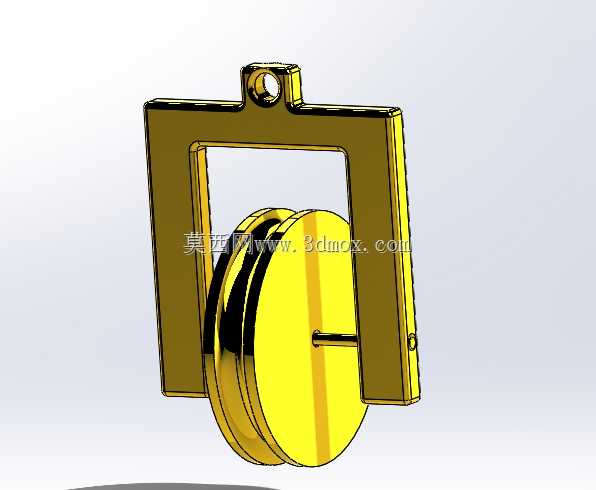

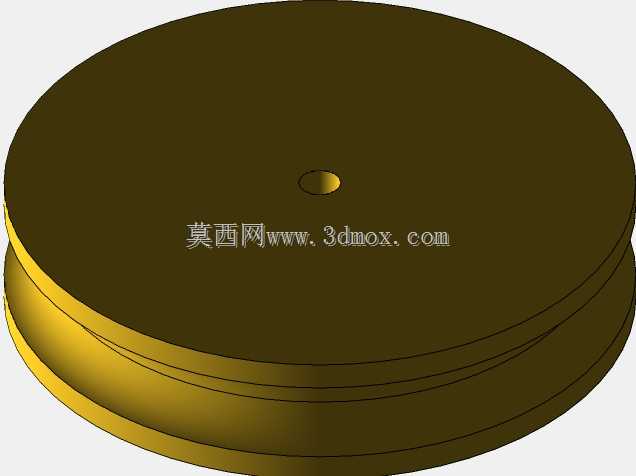

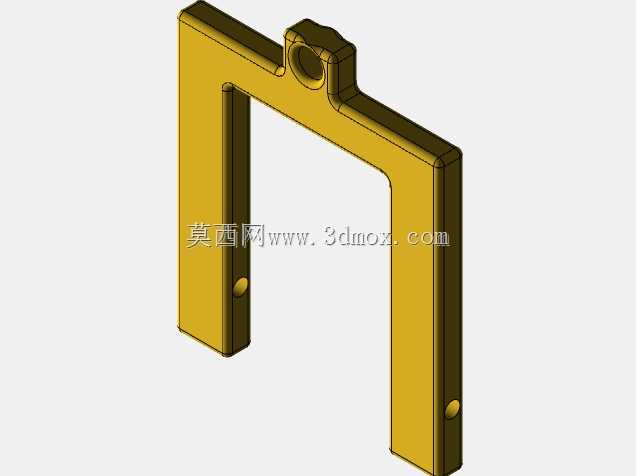

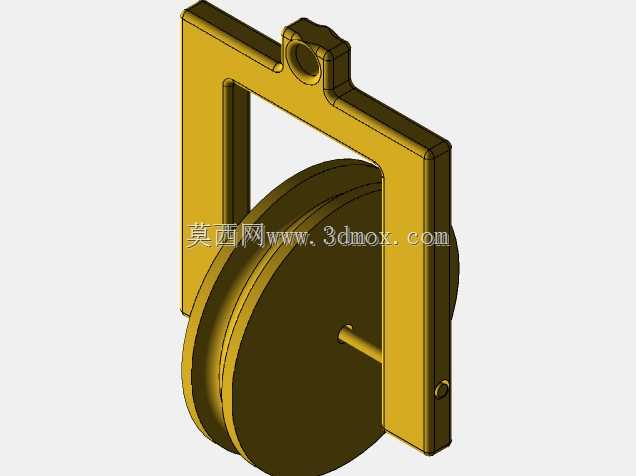

　　这款黄铜材质的简易滑轮结构，常被应用在小型起重导向、轻工设备张紧、实验室小型传动机构等场景中，区别于大载荷工业滑轮的厚重结构，该构件主打小载荷下的低摩擦导向需求，整体采用全黄铜切削加工成型，无需额外表面处理即可具备不错的耐磨与抗锈蚀能力，在潮湿工况或者无频繁润滑维护的场景下也能保持稳定运行。从结构设计来看，整体采用框架式挂装结构，顶部设置一体化的吊装挂耳，挂耳中心加工有贯通的安装孔，可直接穿装销轴或者螺栓完成上部固定，不需要额外设计连接支座，大幅简化了安装端的结构复杂度。框架两侧为平行的立式支撑板，两块支撑板之间通过销轴固定滑轮本体，滑轮轮体中心加工有与销轴匹配的通孔，轮体外缘开设有半圆截面的绳槽，适配直径3-5mm的棉绳、尼龙绳或者细钢丝绳，绳槽的圆弧半径经过匹配设计，能够避免绳索在运行过程中出现卡滞、偏磨的问题，同时轮体与两侧支撑板之间预留了0.2mm的装配间隙，既可以防止轮体转动时与侧板发生摩擦，也能避免间隙过大导致绳索嵌入轮侧缝隙。

　　在设计思路上，该滑轮没有采用复杂的轴承结构，而是依靠黄铜自身的低摩擦特性实现轮体与销轴的直接滑动配合，这种设计大幅压缩了整体结构尺寸，整体外轮廓宽度不超过40mm，框架高度控制在60mm以内，挂耳孔中心到滑轮绳槽最低点的距离为35mm，安装时只需要保证上部挂接点的承载能力满足载荷要求即可，不需要预留过多的周边操作空间，非常适合在紧凑安装空间内使用。从安装边界来看，两侧支撑板的厚度为3mm，外缘做了R1的圆角处理，避免安装过程中锐边划伤操作人员或者绳索，滑轮轮体的直径为30mm，轮缘厚度为8mm，销轴两端采用铆压方式固定在两侧支撑板上，装配完成后销轴端面与支撑板外表面齐平，没有突出的结构，不会与周边安装构件发生干涉。

　　实际使用过程中，该滑轮可以实现绳索的90度转向导向，也可以作为小型配重系统的导向轮使用，在小型教具、装饰性吊装结构、轻工生产线的细线材导向工位都能适配，黄铜材质的外观也让其可以直接外露使用，不需要额外加装装饰外罩。结构建模过程中，需要重点保证两侧支撑板的平行度公差，控制在0.05mm以内，避免轮体安装后出现倾斜导致绳索跑偏，绳槽的表面粗糙度需要达到Ra1.6以下，降低绳索运行过程中的磨损速率，挂耳处的安装孔需要与框架中心平面保持同轴，防止吊装后整体出现偏斜导致载荷集中在单侧支撑板上。

　　不同于冲压成型的钢制滑轮，该黄铜滑轮的整体结构没有焊接工序，所有部件均为切削加工成型，装配环节仅需要完成销轴的铆压固定，生产流程短，加工精度容易保证，小批量生产时不需要开制冲压模具，适合定制化的小载荷导向场景使用。在载荷适配方面，该结构的额定静载荷不超过5kg，动载荷工况下建议不超过2kg，避免大载荷下支撑板出现变形导致轮体卡滞，日常使用时仅需要定期在销轴位置涂抹少量润滑脂即可长期稳定运行，维护成本极低。
