自推进式等离子通道机翼结构设计

项目分类:通用机械零部件 发布时间:2024-08-22 ID:766935
  • 自推进式等离子通道机翼结构设计
  • 自推进式等离子通道机翼结构设计
  • 自推进式等离子通道机翼结构设计
  • 自推进式等离子通道机翼结构设计
  • 自推进式等离子通道机翼结构设计
  • 自推进式等离子通道机翼结构设计

  这款翼型构件的设计初衷,是适配等离子体通道推进的低空低速飞行器翼段需求,区别于传统依赖燃油发动机或者外置螺旋桨提供推力的机翼结构,它将离子推进的电极排布与翼型承力结构做了一体化整合,不需要在机翼表面额外外挂推进装置,能最大程度降低翼面的气动干扰阻力。从实际应用场景来看,这类结构可适配小型近地无人飞行器、低速临近空间探测浮空器的翼面单元,也能作为小型验证机型的主翼段测试件,用来验证无活动推进部件的翼面推进效率,相比传统带螺旋桨的翼段,它没有高速旋转的外露构件,不会出现桨叶缠绕线缆、击打障碍物的风险,在复杂低空环境、近建筑巡检场景下的适配性更强。

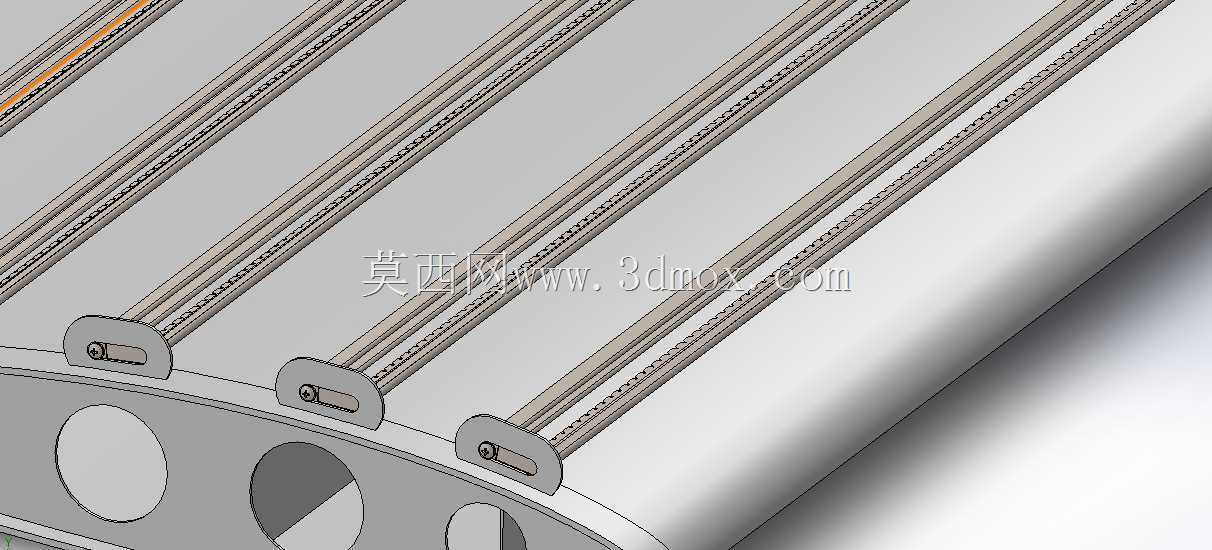

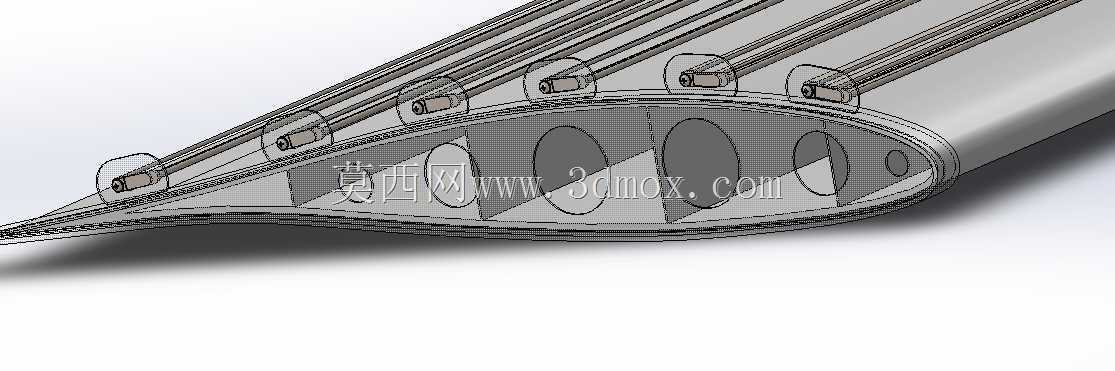

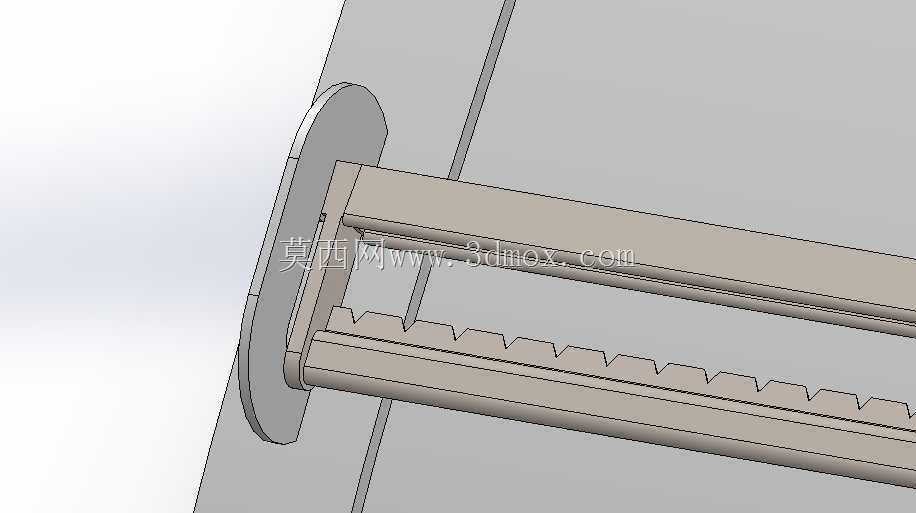

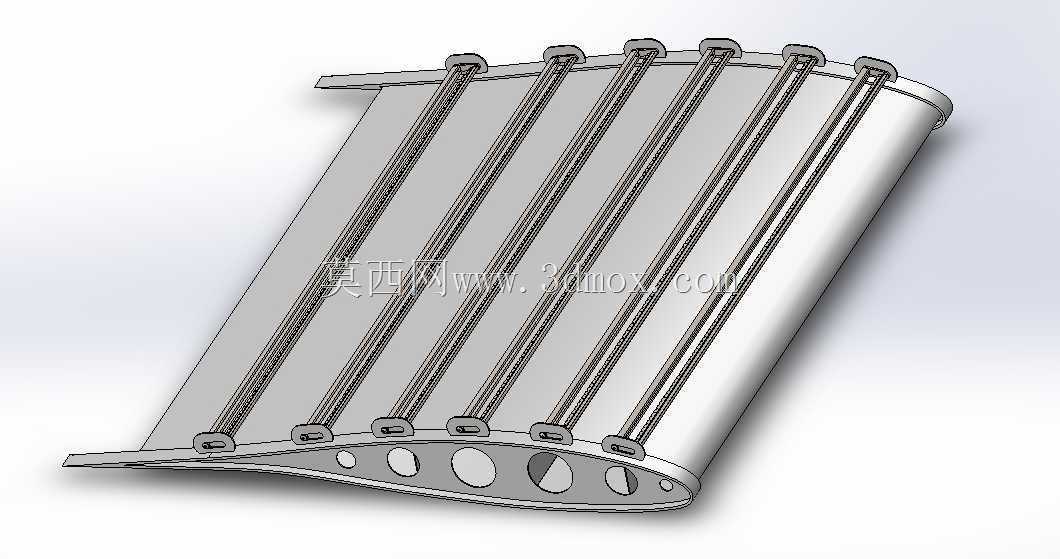

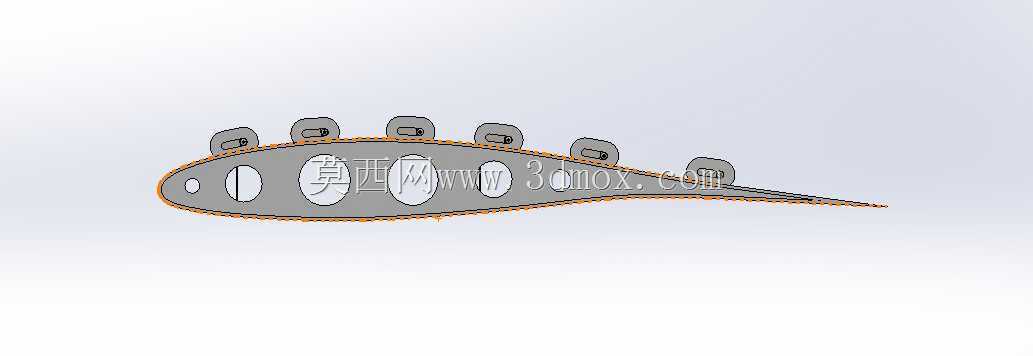

  从功能特性上看,整个翼段采用了弯度适中的低速翼型剖面,前缘做了圆滑过渡处理,能在低雷诺数飞行状态下保持较好的升阻比,翼面沿展向均匀排布了六道平行的电极安装槽,槽体与翼面蒙皮为一体化结构,不需要额外做电极固定支架,安装时直接将条状离子发生电极嵌入槽内即可,槽体边缘的凸起限位结构能保证电极与翼面的齐平度,避免电极突出或者凹陷打乱翼面的附面层流动。翼根位置设置了一排等距的减重孔,孔位经过受力排布优化,避开了翼段的主承力传力路径,在保证翼段弯曲刚度、扭转刚度满足飞行载荷要求的前提下,尽可能降低了结构自重,减重孔的边缘都做了圆角过渡处理,避免应力集中导致的结构疲劳问题。翼段的前后缘都设置了连接凸台,凸台上预留了标准的紧固件安装位,既可以多段同规格翼段沿展向拼接组成更长的主翼,也能在翼段端部连接翼梢小翼或者端板,进一步降低翼尖诱导阻力。

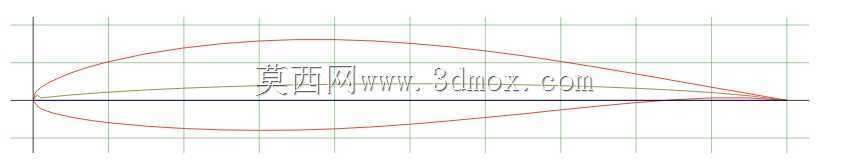

  设计过程中首先敲定的是翼型的基本参数,弦长尺寸适配小型验证机的安装边界,展向长度按照单组电极的有效作用长度做等分,保证每两道电极之间的间距符合等离子体推进的电场作用范围,不会因为间距过大导致推力损失,也不会因为间距过小增加不必要的结构重量和电极耗材用量。安装边界方面,翼根的连接接口采用了通用的型材连接尺寸,能直接适配市面上常见的碳纤维机身连接杆、铝合金翼梁的安装规格,不需要额外做转接件,翼面的蒙皮厚度按照低速飞行的气动载荷计算取值,既不会因为厚度过大增加自重,也不会因为厚度过薄导致翼面在气动力作用下产生鼓胀变形,影响翼型精度。

  考虑到离子推进装置的高压走线需求,翼段内部预留了沿展向的走线空腔,电极的连接线可以直接从空腔内排布到翼根位置的接线端,不会在翼面外露走线破坏气动外形,空腔的内壁做了绝缘间隙预留,避免高压线路与金属承力结构接触产生漏电问题。翼面的电极安装槽深度经过精确计算,电极嵌入后表面与翼面的阶差控制在气动允许的范围内,不会在翼面产生额外的寄生阻力。整个翼段的结构没有复杂的异形曲面,所有的加强筋、安装位都沿翼型的法向或者展向排布,不管是采用3D打印做原型验证,还是采用复合材料模压做小批量生产,都能有较好的工艺性,不需要设计复杂的模具抽芯结构,生产制造成本更低,后期维护时如果某一组电极出现损坏,只需要单独更换对应槽位的电极即可,不需要拆解整个翼段结构,维护效率更高。

  在实际飞行过程中,翼面的等离子电极工作时,一方面能沿翼面方向产生向后的离子射流提供直接推力,另一方面还能主动干预翼面的附面层流动,推迟低雷诺数下的翼面气流分离,提升翼段的失速迎角,让飞行器在大迎角低速飞行状态下依然能保持足够的升力,相比传统机翼加外置推进装置的组合,这种一体化设计的翼段能同时实现推进和流动控制的双重功能,不需要额外在翼面加装流动控制的激励装置,进一步简化了整机的结构复杂度。
