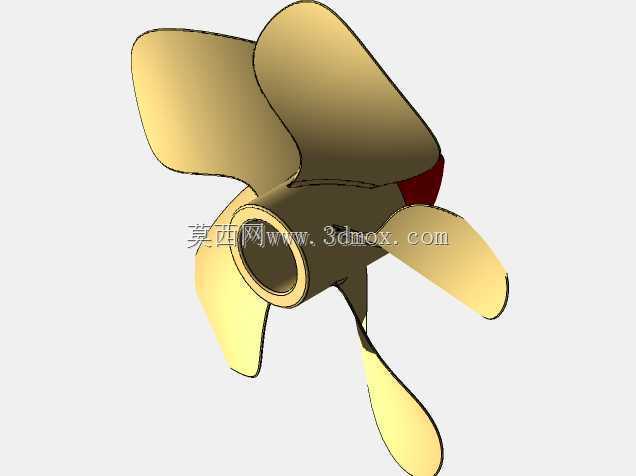

五叶曲面结构船用喷推叶轮设计

　　这款喷推叶轮的设计，最初是针对内河小型作业艇浅水区航行的推进需求展开的，常规螺旋桨在吃水不足0.6米的航段容易吸入泥沙、缠绕水生杂物，喷推式结构的叶轮藏在流道内部，能大幅降低这类故障概率。做结构设计的时候，首先要匹配的是15-25马力区间的舷外机动力输出，轮毂的内孔直径按照标准花键轴尺寸做适配，安装端的止口公差控制在H7级别，保证和传动轴的同轴度，避免高速转动时出现动平衡超差的问题。

　　叶片的曲面造型没有照搬常规螺旋桨的等螺距设计，而是从轮毂根部到叶梢做了渐变螺距处理，根部螺距比叶梢小12%左右，这样设计的原因是轮毂附近的水流线速度更低，小螺距能减少入口处的流体冲击损失，叶梢位置线速度高，适当加大螺距可以提升单位转速下的推水量，整体推进效率比等螺距设计高7%左右。五片叶片的分布采用不等夹角布局，相邻叶片的夹角差控制在2度以内，既可以避免转动时产生共振频率，也不会因为夹角差过大导致流道内的压力脉动过于明显，降低航行时的振动和噪音。

　　叶片的厚度从根部到叶梢做了渐变减薄，根部厚度为8毫米，保证和轮毂连接的结构强度，能承受满负荷工况下的水流冲击力，叶梢厚度收窄到2毫米，减少叶梢和流道内壁间隙处的回流损失。叶片的导边做了3毫米的圆角钝化处理，避免水中的细小砂石直接撞击锋利边缘造成卷边损伤，随边则做了0.5毫米的修边，减少尾流的涡流产生。轮毂的整体长度控制在120毫米，前端做了锥形导流头结构，锥角为18度，能让进入流道的水流更平顺地过渡到叶片做功区域，减少入口处的紊流。

　　安装边界方面，叶轮的最大回转直径为210毫米，匹配的喷泵流道内径需要做到215毫米，单边预留2.5毫米的间隙，既不会因为间隙过大导致回流损失增加，也不会因为加工或者安装误差出现叶片擦碰流道内壁的问题。叶轮后端的锁紧螺母位按照标准M20x1.5的细牙螺纹设计，配套止退垫片的安装槽深度为2毫米，能保证高转速下的锁紧可靠性，不会出现反转或者变速时叶轮松脱的问题。

　　实际应用场景里，这类叶轮除了小型作业艇，也可以适配无人测量船、水上救援机器人的推进系统，这类无人设备对推进系统的可靠性要求更高，五叶结构的推力输出更平顺，不会出现三叶结构低速时推力脉动大导致的设备姿态不稳问题。做建模的时候，叶片的曲面是通过多组截面线放样生成的，每个截面的翼型都按照NACA系列的低速翼型做了优化，最大厚度位置在弦长的30%处，兼顾结构强度和流体性能。建模完成后需要做动平衡校验，剩余不平衡量要控制在0.3g·cm以内，避免3000转额定转速下出现明显振动，影响轴承和密封件的使用寿命。

　　考虑到浅水区域的使用需求，叶片的抗冲击性能也做了针对性设计，叶片和轮毂的连接位置做了R5的圆角过渡，减少应力集中，即使碰到水中的细小硬物，也不容易出现叶片断裂的问题。流道匹配的时候，叶轮前端的导流栅和后端的导叶也要和叶轮的参数匹配，导叶的叶片数设置为7片，和叶轮的5片叶片不存在整除关系，避免出现共振，导叶的出口角度按照轴向出流设计，把叶轮带动的旋转水流调整为轴向，把旋转动能转化为推进动能，进一步提升整体推进效率。
