回流式航空试验风洞结构设计方案

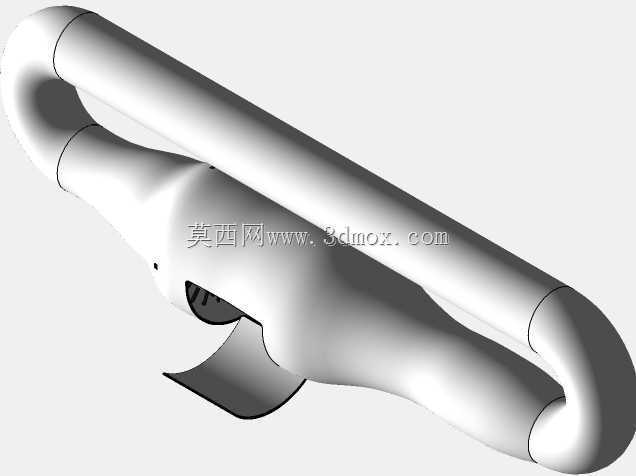

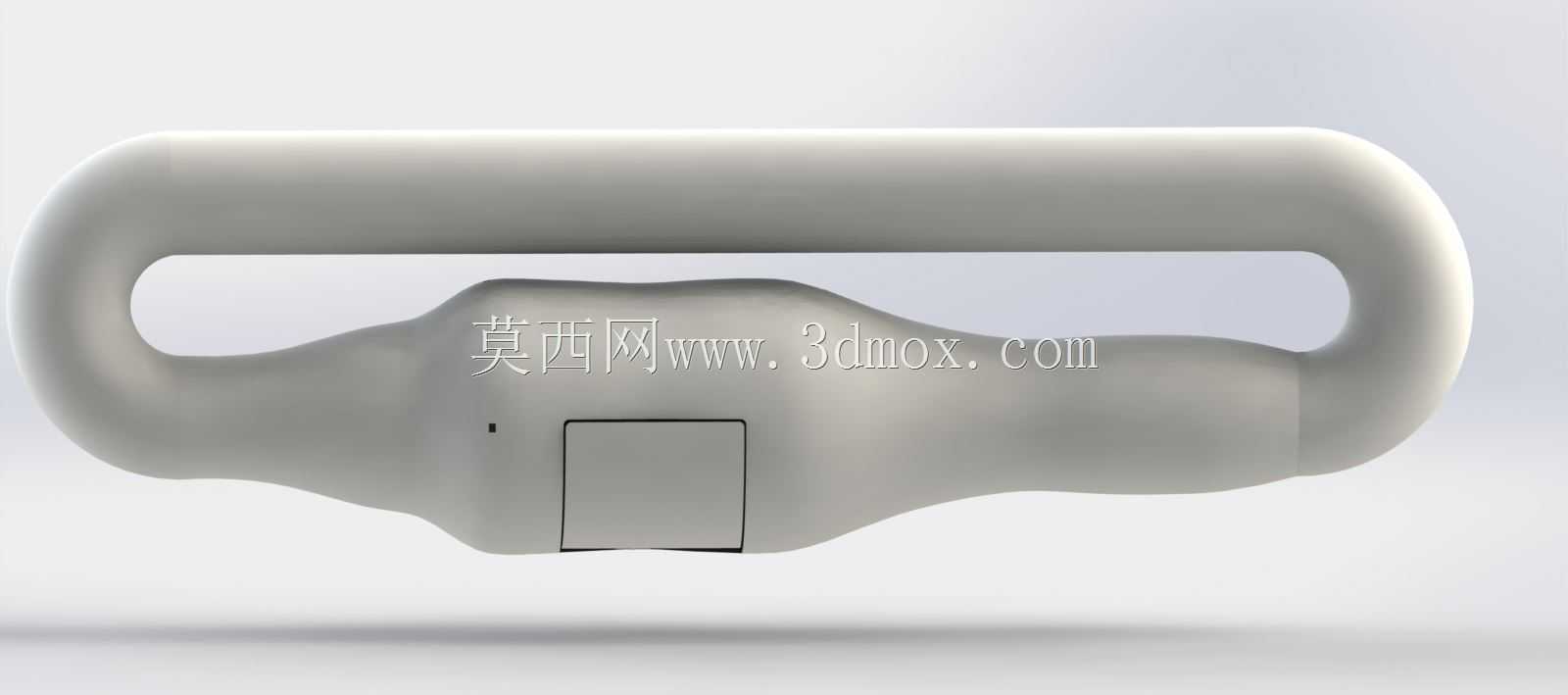

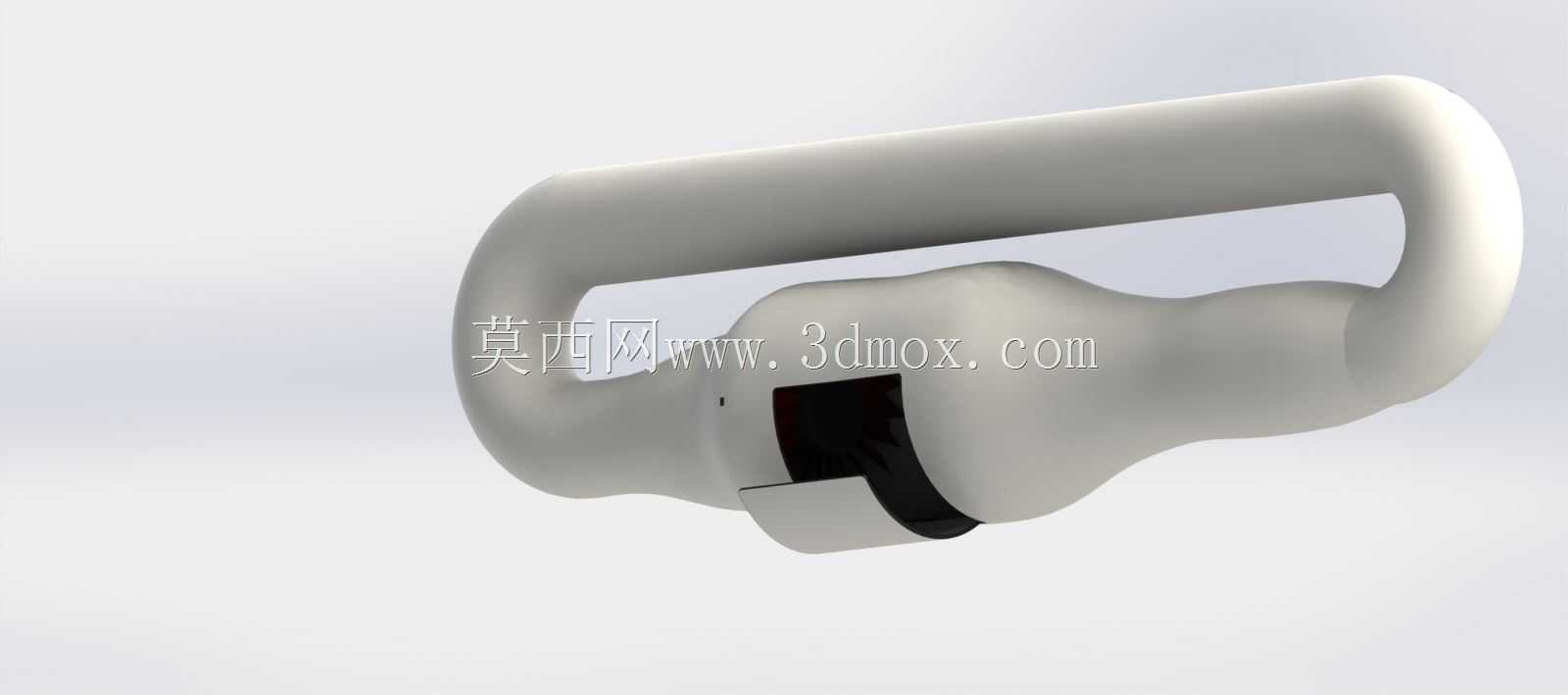

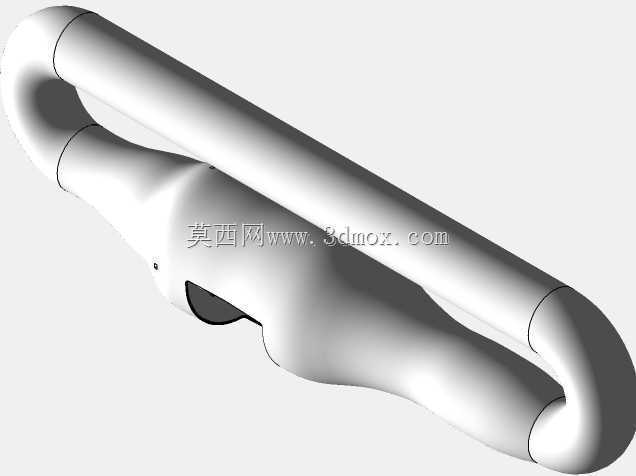

　　该结构为回流式流体试验风洞，核心应用场景覆盖航空航天领域的翼型气动性能验证、小型飞行器缩比模型流场测试、流体动力学教学试验等场景，可在封闭回路内完成可控流速的气流模拟，避免开式风洞的气流能耗损失与外界环境干扰。整套结构采用闭环回流布局，气流在环形风道内循环流动，试验段设置在风道直段区域，可搭载测试件完成不同迎角下的升阻特性、流场分布、压力梯度测试，配套的涡轮驱动组件布置在风道弯道下游位置，避免驱动段紊流直接进入试验段影响测试精度。

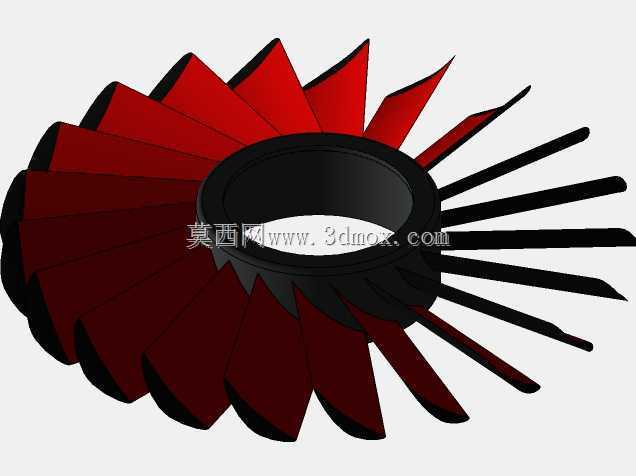

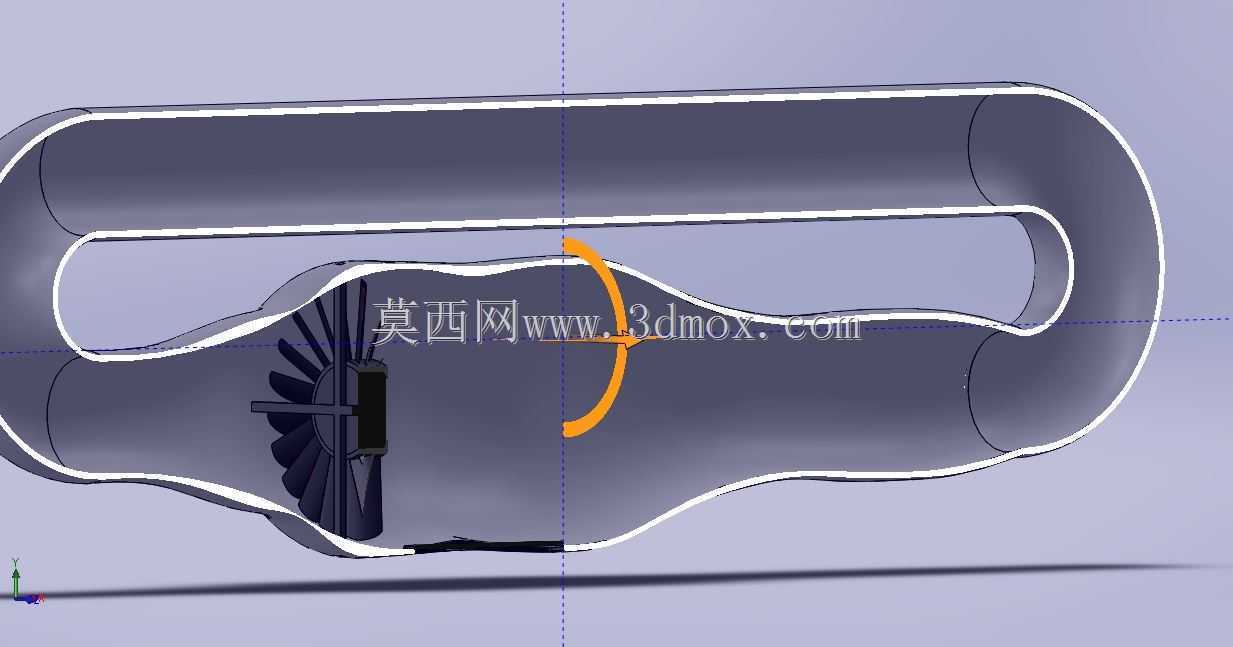

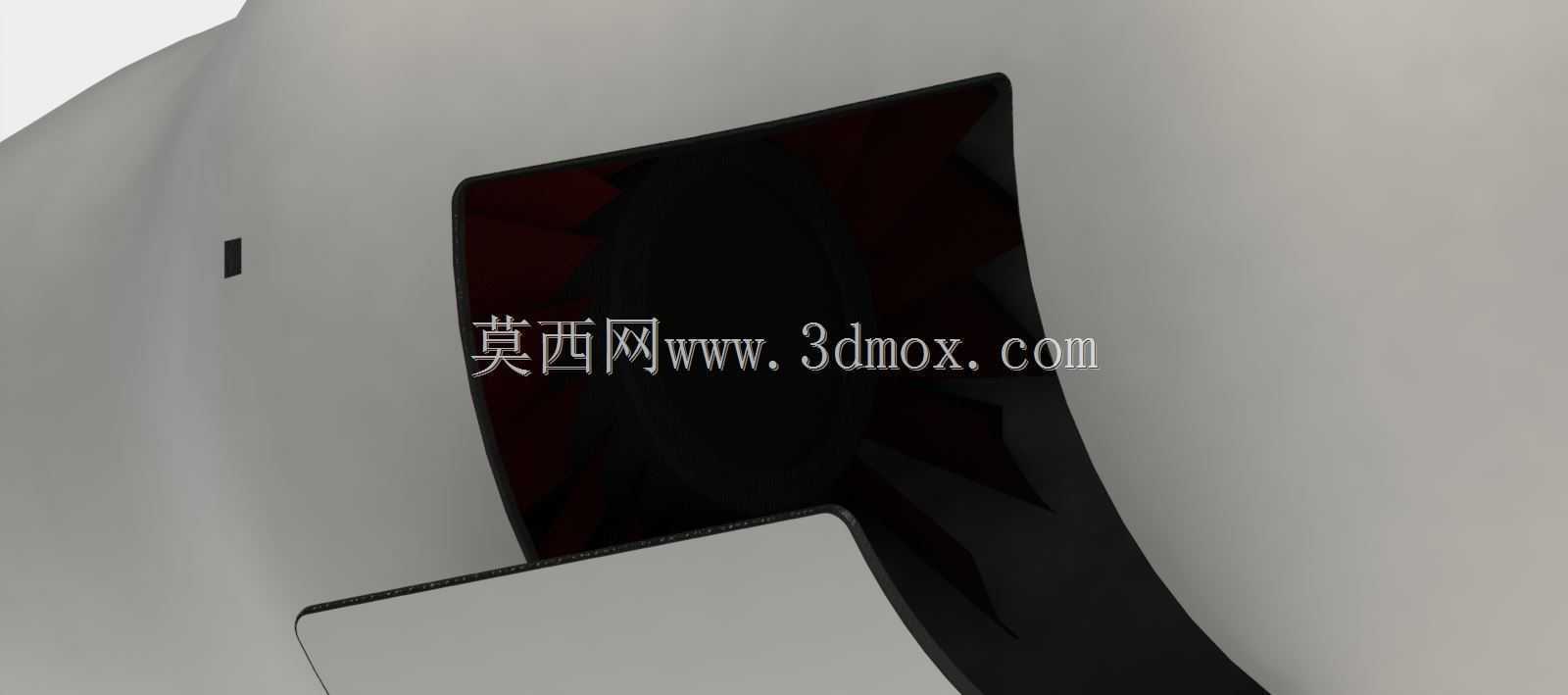

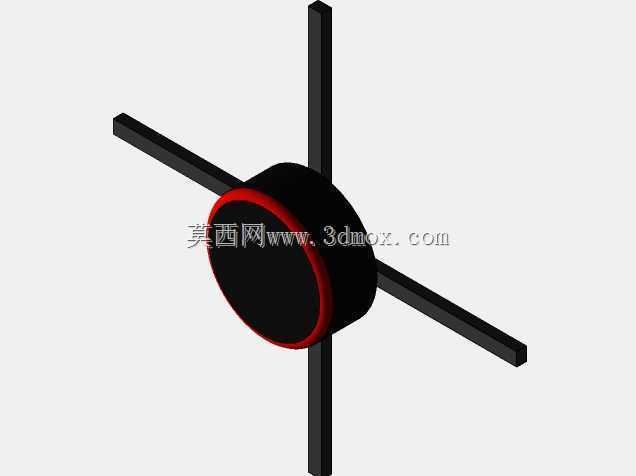

　　从功能特性来看，风道内壁采用连续顺滑过渡设计，所有弯道位置均做圆弧导流处理，减少气流在拐角处的涡流损失与压力脉动，弯道处的导流型线经过曲率优化，可将气流转向过程中的能量损耗控制在较低水平，保证试验段内的气流均匀度与湍流度满足测试要求。驱动段采用轴流式涡轮结构，叶片翼型经过气动优化，可在较低转速下提供稳定的气流推力，叶片与风道内壁的间隙控制在合理范围，减少叶尖漏流带来的效率损失，涡轮安装位置预留了检修拆卸空间，可单独拆解完成叶片维护与动平衡校准。

　　设计过程中优先考虑流场均匀性控制，试验段截面采用等截面设计，直段长度满足气流充分发展的要求，避免入口段紊流影响测试区域的流场品质；风道的壁厚根据内部风压载荷做了梯度设计，直段区域采用等壁厚结构，弯道承压区域适当增加壁厚，减少风道在风压作用下的形变，避免壁面振动带来的流场扰动。整套结构的安装边界需匹配实验室场地尺寸，环形回流布局相比同流量开式风洞占地更小，风道底部预留了支撑安装位，可通过减震支座与地面固定，隔绝涡轮运行带来的振动传递到试验段测试平台。

　　结构细节上，风道各段采用法兰拼接设计，拼接面设置密封槽，可配合密封件实现风道内部的气密性要求，减少循环过程中的气流泄漏损失；试验段位置预留了观察窗安装位与测试传感器走线孔，可根据测试需求加装透明观察窗、压力传感器、流速测试探头，不破坏风道整体的流道连续性。风道的转弯处设置了导流片安装槽，可根据测试流速范围更换不同型线的导流片，适配从低速到亚音速的不同测试工况需求，涡轮驱动端预留了电机安装接口，可匹配不同功率的驱动电机实现风速的无级调节，覆盖不同测试件的流速测试要求。

　　在实际使用场景中，该风洞结构可完成基础流体力学试验、小型无人机翼型验证、建筑构件风阻测试等多类试验任务，闭环结构的设计可大幅降低试验过程中的气流噪音与能耗，长时间运行时的气流稳定性优于同规格开式风洞；结构的模块化分段设计方便运输与现场组装，各段风道的拼接公差控制在毫米级，保证组装后内壁的顺滑度，避免台阶处产生的附加紊流。风道内部的流道表面做了光滑处理要求，减少壁面摩擦带来的气流能量损失，同时避免壁面粗糙度过高诱发的附面层分离，保证试验段核心区域的流场品质满足高精度测试的要求。
