公制螺纹六角螺母螺栓垫片组设计

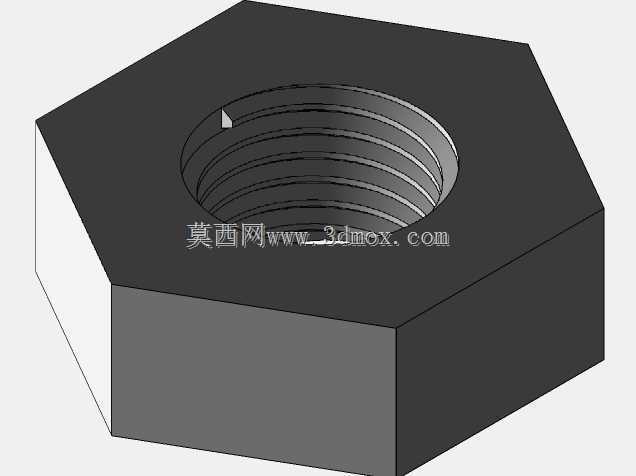

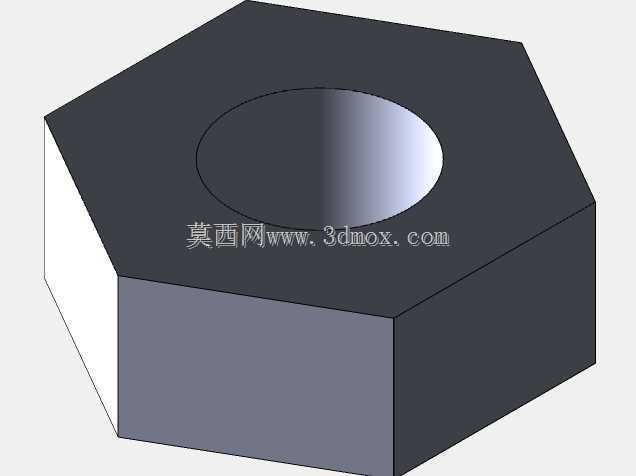

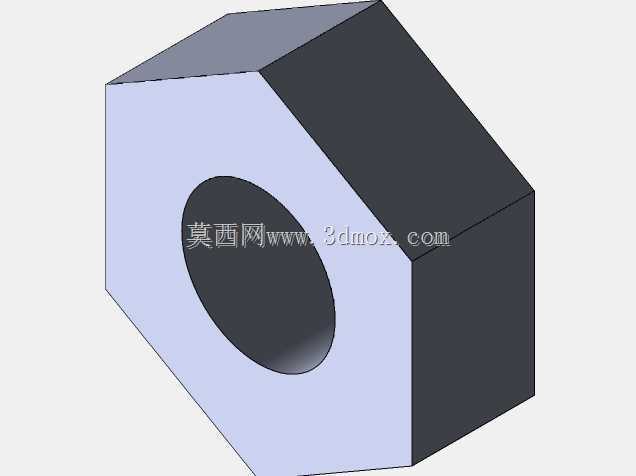

　　在电力变压器装配、低压电控柜内部构件固定、小型机电设备模组拼接等场景中，螺纹紧固件是最基础也最核心的连接单元，这套公制规格的六角螺母、螺栓、垫片组，正是针对小规格紧固需求开发的标准化连接组件。日常做结构设计时，很多新手容易忽略小规格紧固件的安装边界问题，这套模型在建模阶段就把实际装配的干涉风险提前做了规避，比如六角螺母的对边尺寸严格遵循公制螺纹紧固件的通用公差要求，M2、M2.5、M3三个常用小规格的螺母厚度、螺栓头部尺寸都做了对应匹配，不需要设计人员再额外核对标准件手册的基础参数，能直接调取用于装配体的干涉检查。从功能特性来看，这套紧固件覆盖了薄板件叠装、电子元器件固定、小型结构件锁附三类最常见的小载荷紧固场景，

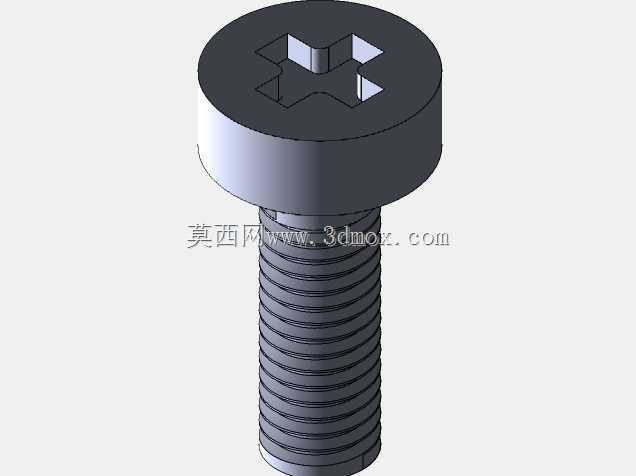

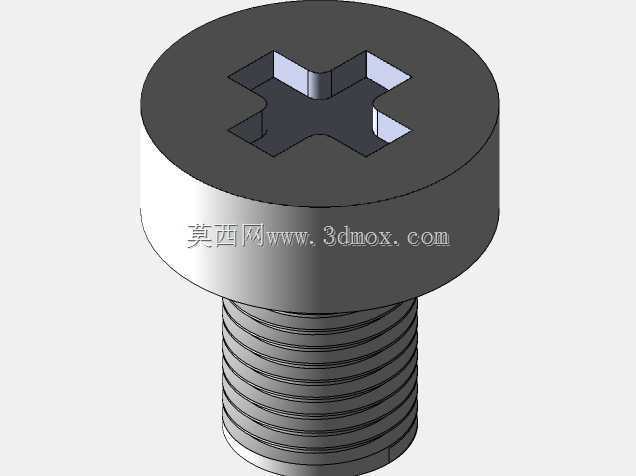

　　配套的平垫片能有效分散螺母与被连接件表面的压应力，避免软质板材、喷塑表面在锁紧过程中出现压痕或者应力集中开裂的问题，螺栓的螺纹段长度做了合理冗余，既不会因为螺纹过短导致锁附深度不足，也不会因为螺杆伸出过长占用设备内部的走线空间。做三维建模的时候，很多人画标准件容易忽略螺纹收尾的退刀槽结构，这套模型里螺栓的螺纹末端、螺母的螺纹入口都做了符合加工工艺的倒角处理，实际生产时不需要二次修改就能直接导出工程图用于机加工或者采购核对，六角头部的棱角也做了微小的倒钝处理，和实际量产的标准件外观完全一致，不会出现渲染或者装配仿真时棱角过于锐利导致的视觉失真。在安装边界的考量上，这套模型预留了标准扳手的操作空间，

　　比如M3规格螺母的对边尺寸对应的扳手活动半径，在装配体里可以直接作为周边结构避让的参考尺寸，不需要设计人员再单独计算扳手操作的安全距离，对于做紧凑化设计的小型电力设备、消费电子结构件来说，能有效减少后期打样时出现的扳手无法就位、锁附操作空间不足的问题。实际工程应用里，小规格紧固件最容易出现的问题就是螺纹滑牙、锁紧时螺母跟转，这套模型在螺纹配合的公差设置上采用了中等精度的配合间隙，既保证了螺纹旋合的顺畅度，也能在额定锁紧力矩下保持足够的连接预紧力，配套垫片的内径比对应螺栓的大径大0.2mm左右，既能顺利穿入螺杆，也不会因为间隙过大导致压接面偏移。很多做变压器内部引线固定、小型端子排安装的场景，经常需要用到M2到M3这个区间的紧固件，

　　之前不少设计人员调取的标准件模型要么尺寸和实际量产件有偏差，导致装配仿真时出现假干涉，要么没有做工艺倒角，导出的工程图无法直接用于生产，这套组件在建模时就把量产加工的工艺细节融入进去，比如螺母的端面垂直度、螺栓头部与螺杆的同轴度都做了符合行业标准的几何公差约束，用于结构强度仿真时也能得到更贴近实际工况的计算结果。在设备运维场景中，这类标准化的公制紧固件通用性极强，不需要配备特殊规格的拆装工具，普通的公制内六角扳手、开口扳手就能完成拆装维护，垫片的厚度也做了标准化设置，当需要调整连接间隙时，可以直接叠加标准垫片来补偿尺寸公差，不需要单独加工定制调整垫片。做结构设计选型时，很多人会把不同标准的紧固件混装，比如把英制小规格螺母和公制螺栓搭配，导致螺纹乱牙，这套组件全部采用公制螺纹标准，螺距、牙型角都符合国标要求，和市面上流通的同规格标准件完全互换，不会出现维修时找不到替换件的问题。从建模思路上来说，这套模型没有做过度的细节冗余，比如螺纹牙型没有采用全细节建模，而是采用了符合工程制图规范的装饰螺纹线搭配关键尺寸约束，既保证了装配时的尺寸准确性，也不会因为模型面数过多导致大型装配体打开卡顿，对于包含上百个紧固件的小型设备装配体来说，能有效提升软件的运行流畅度，同时在导出BOM表时，能直接识别每个规格紧固件的参数，不需要人工手动录入物料信息。
