小米飞米A3无人机遥控器八木增益天线

　　这套适配飞米A3无人机遥控器的外置八木天线结构，核心瞄准户外复杂环境下的图传与操控信号增强需求，日常在城市楼宇间、山地林区、近郊开阔空域作业时，原厂内置天线的信号覆盖边界容易受遮挡、多径效应影响出现图传卡顿、操控延迟甚至断连的问题，加装定向增益天线后能有效压缩信号辐射瓣宽，把射频能量集中在无人机飞行的轴向区域，大幅提升有效操控距离与复杂遮挡环境下的信号稳定性。

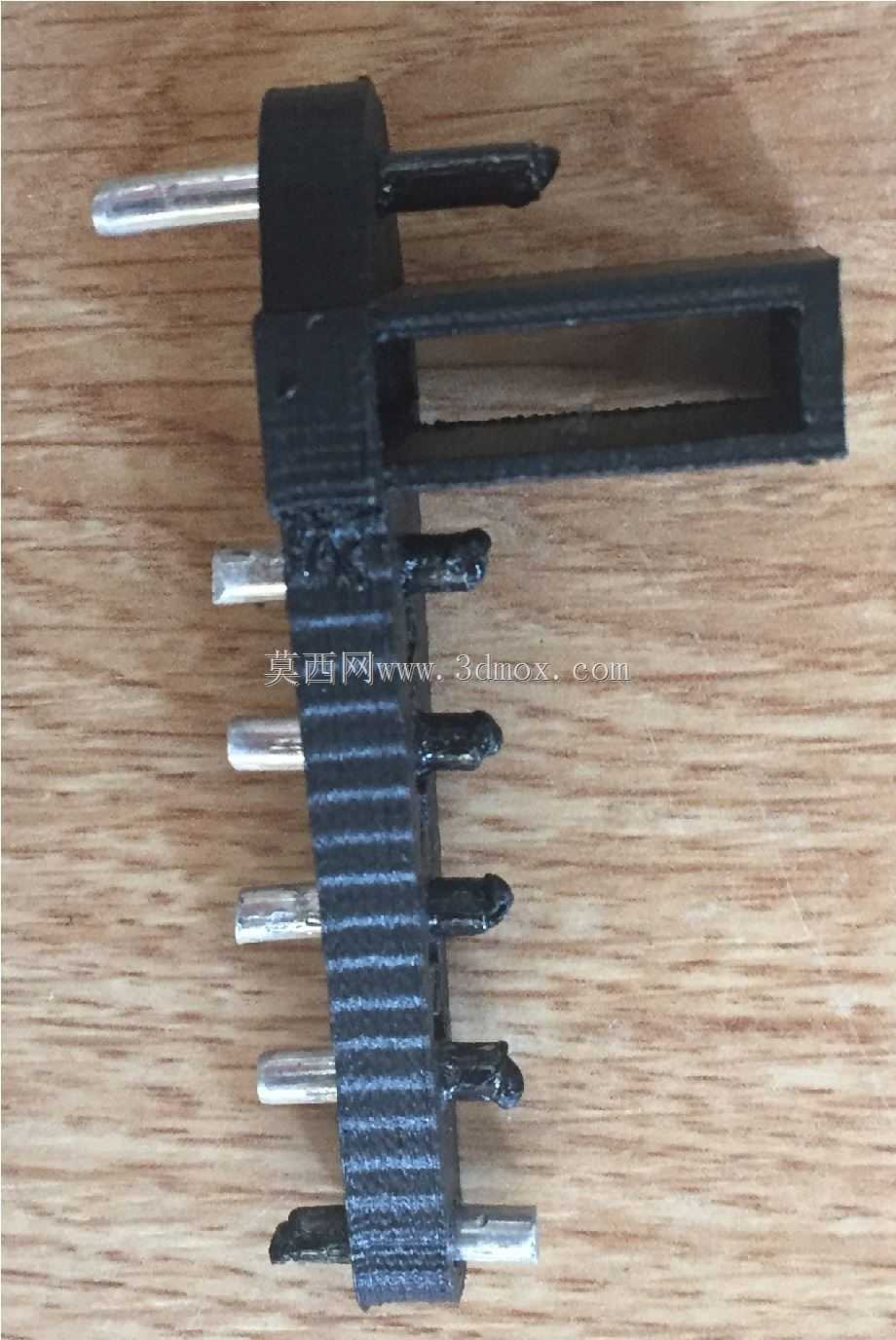

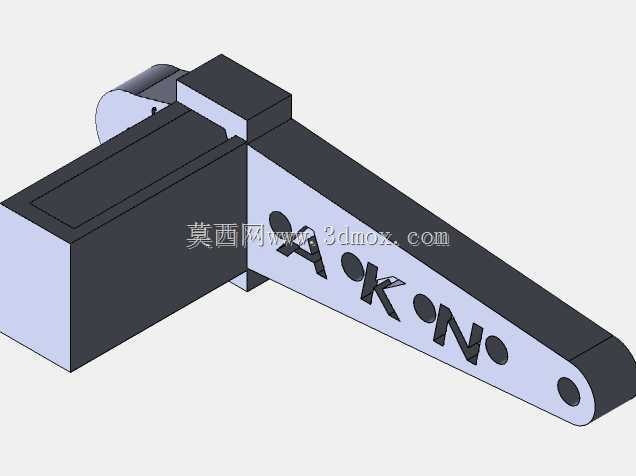

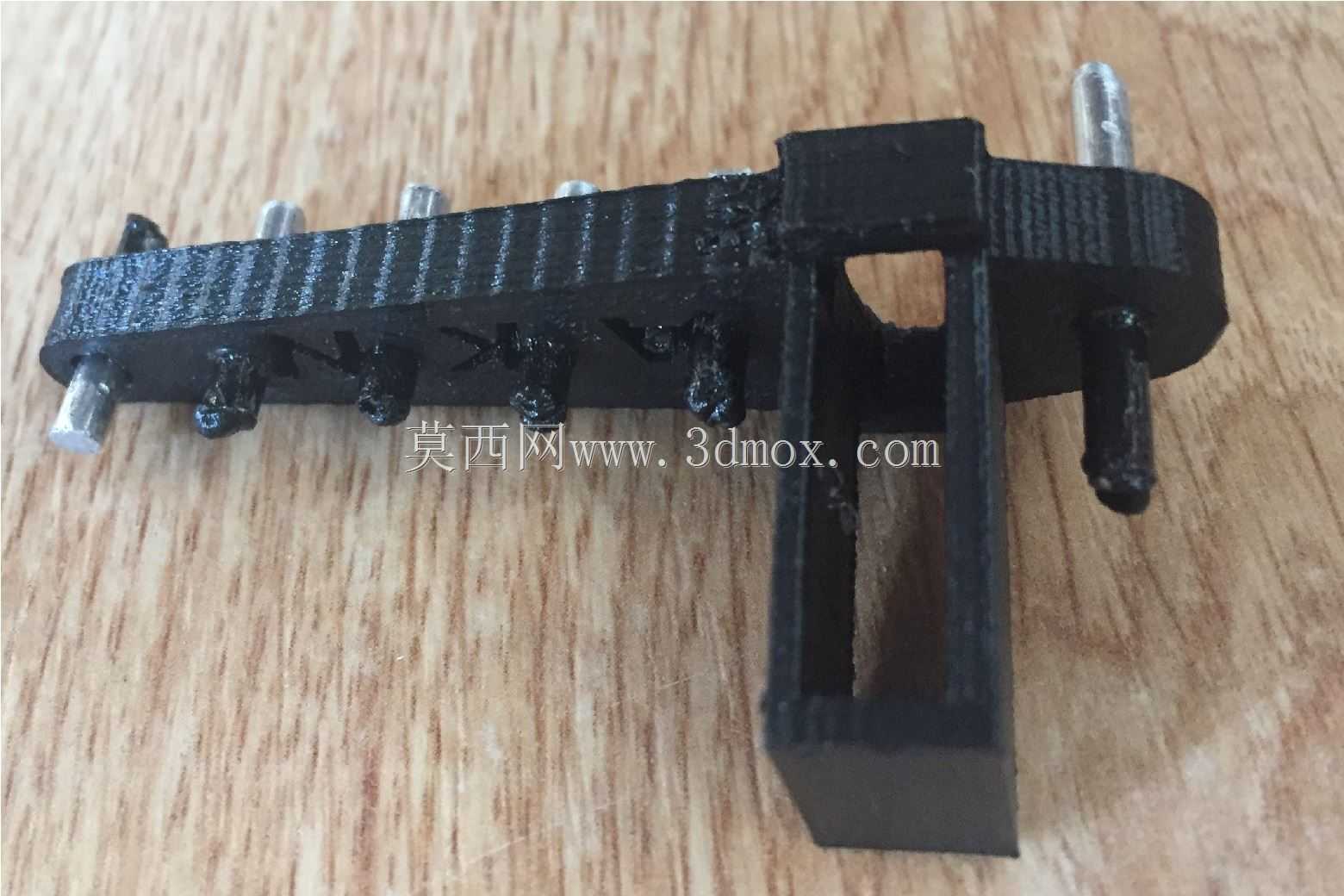

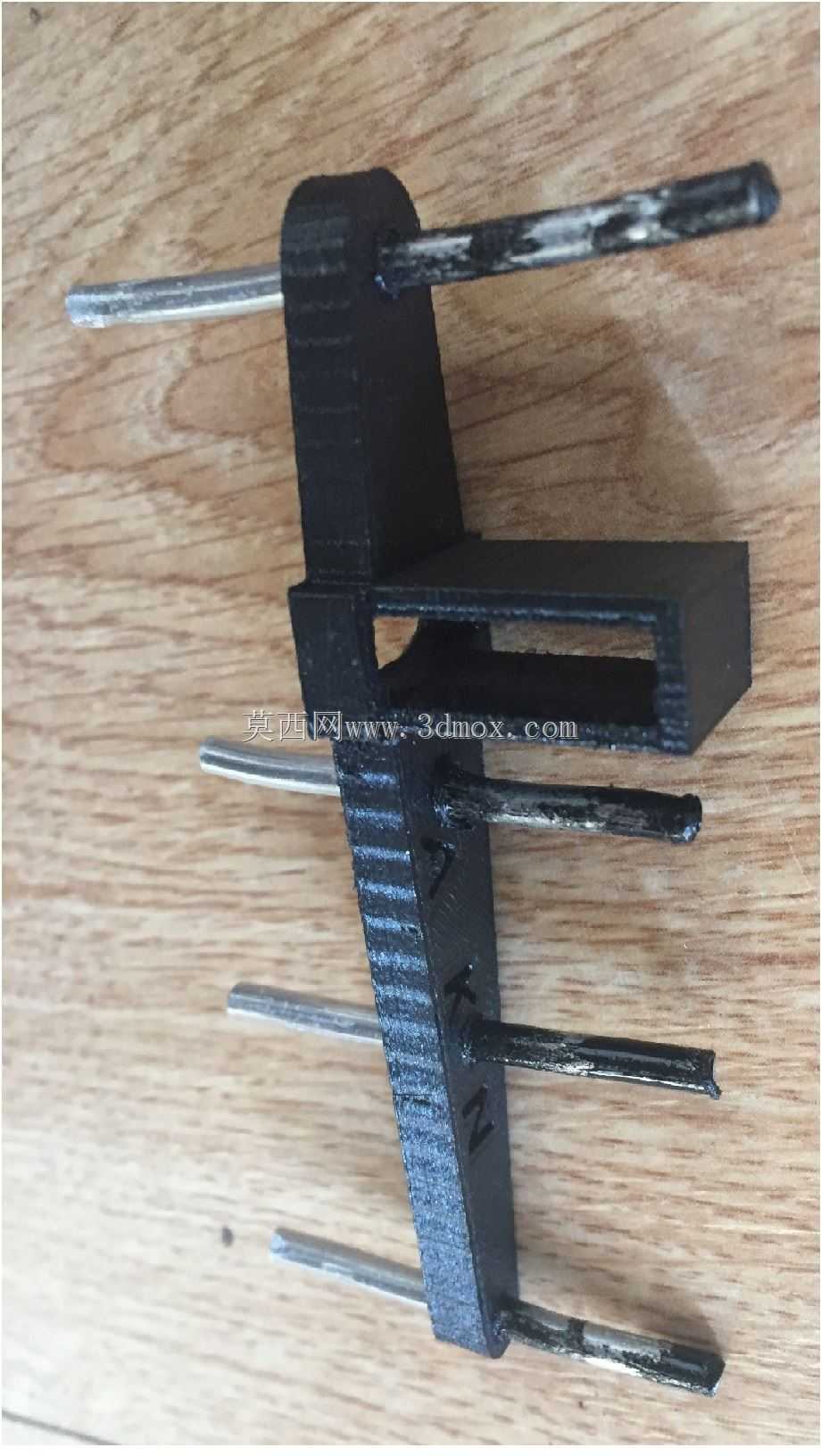

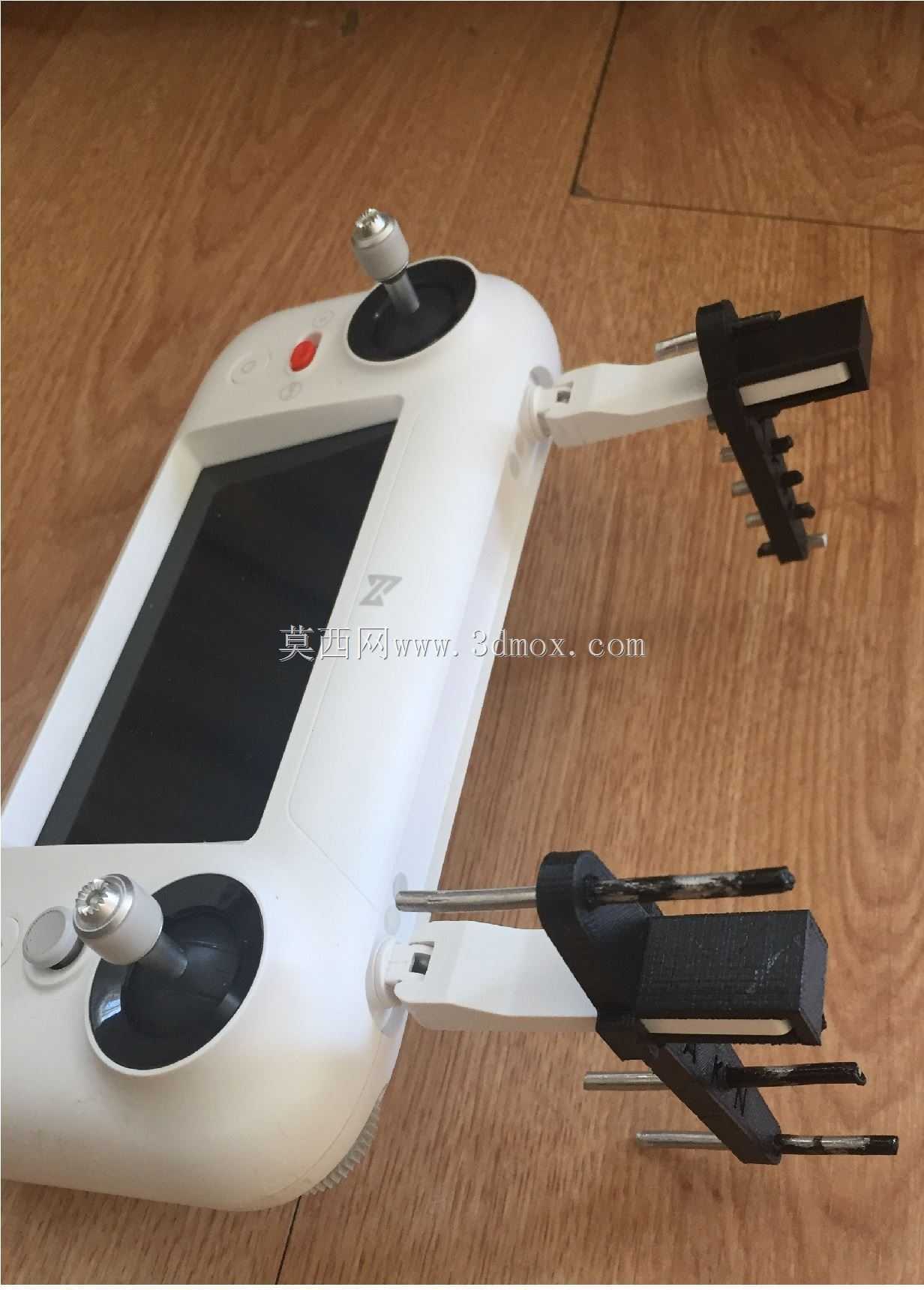

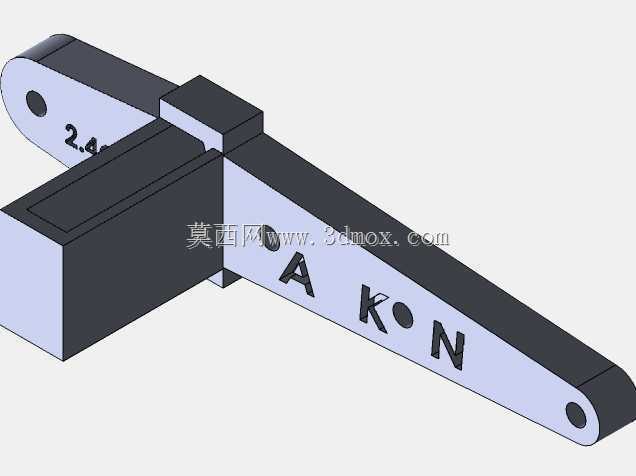

　　从结构设计逻辑来看，整套天线采用夹装式快装结构，不需要对原厂遥控器外壳做打孔、拆解等破坏性改动，夹持基座直接卡在遥控器原有的内置天线伸出位，依靠卡扣与橡胶防滑垫的预紧力固定，拆装过程不需要额外工具，外出作业时可以根据飞行场景快速切换原厂全向天线与外置定向天线的使用状态。天线的辐射振子与反射振子全部采用硬质铝合金圆棒加工，兼顾结构强度与射频导电性能，相比铜质振子重量更轻，长时间握持遥控器作业不会增加过多手部负担，同时铝合金材质的抗锈蚀性能更适配户外多尘、潮湿的使用环境。

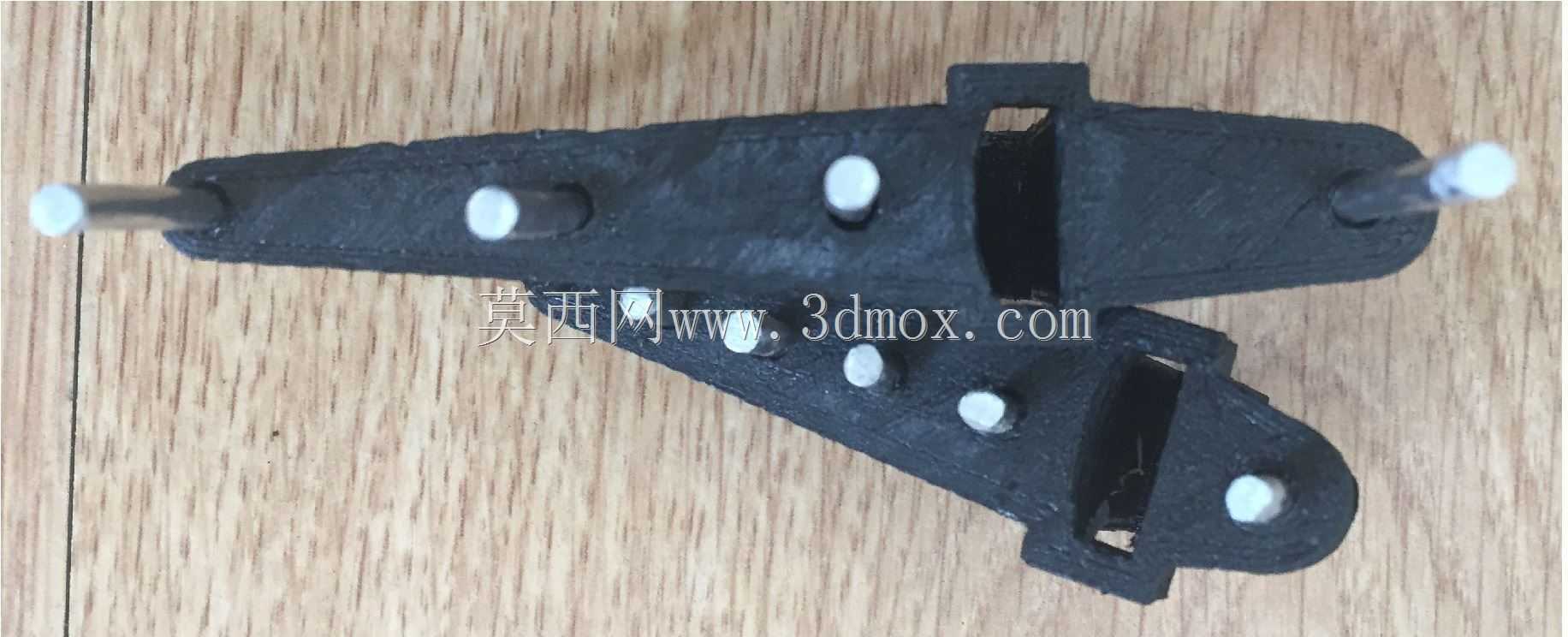

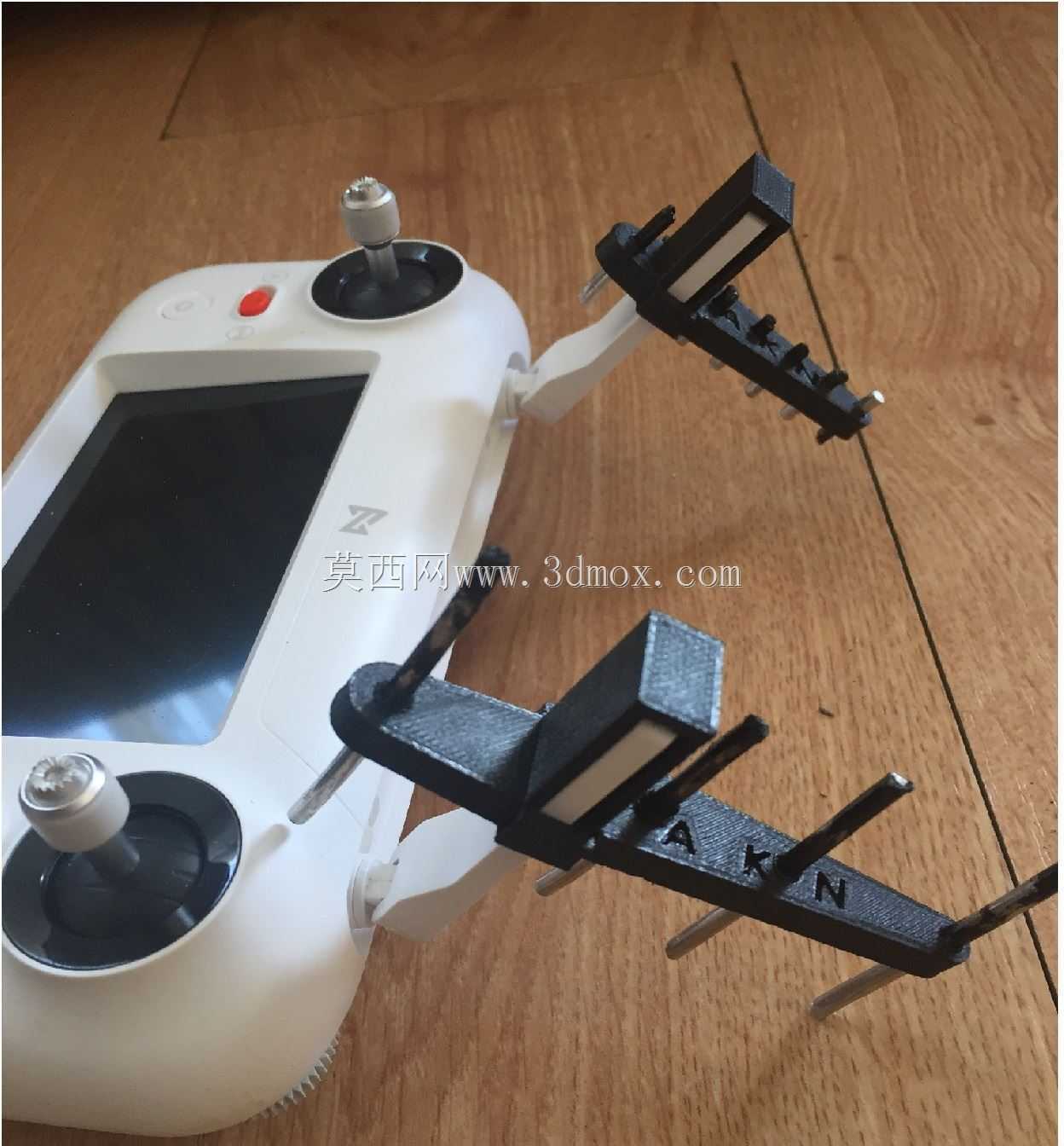

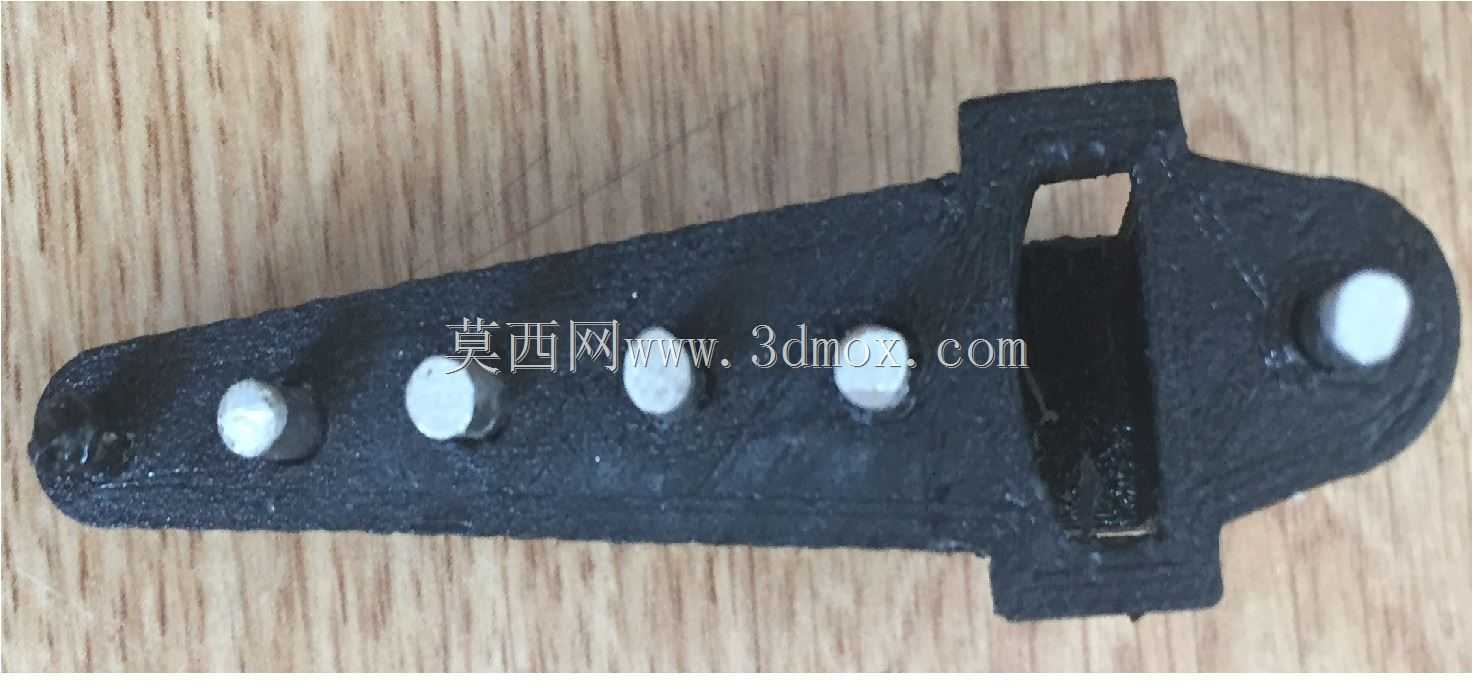

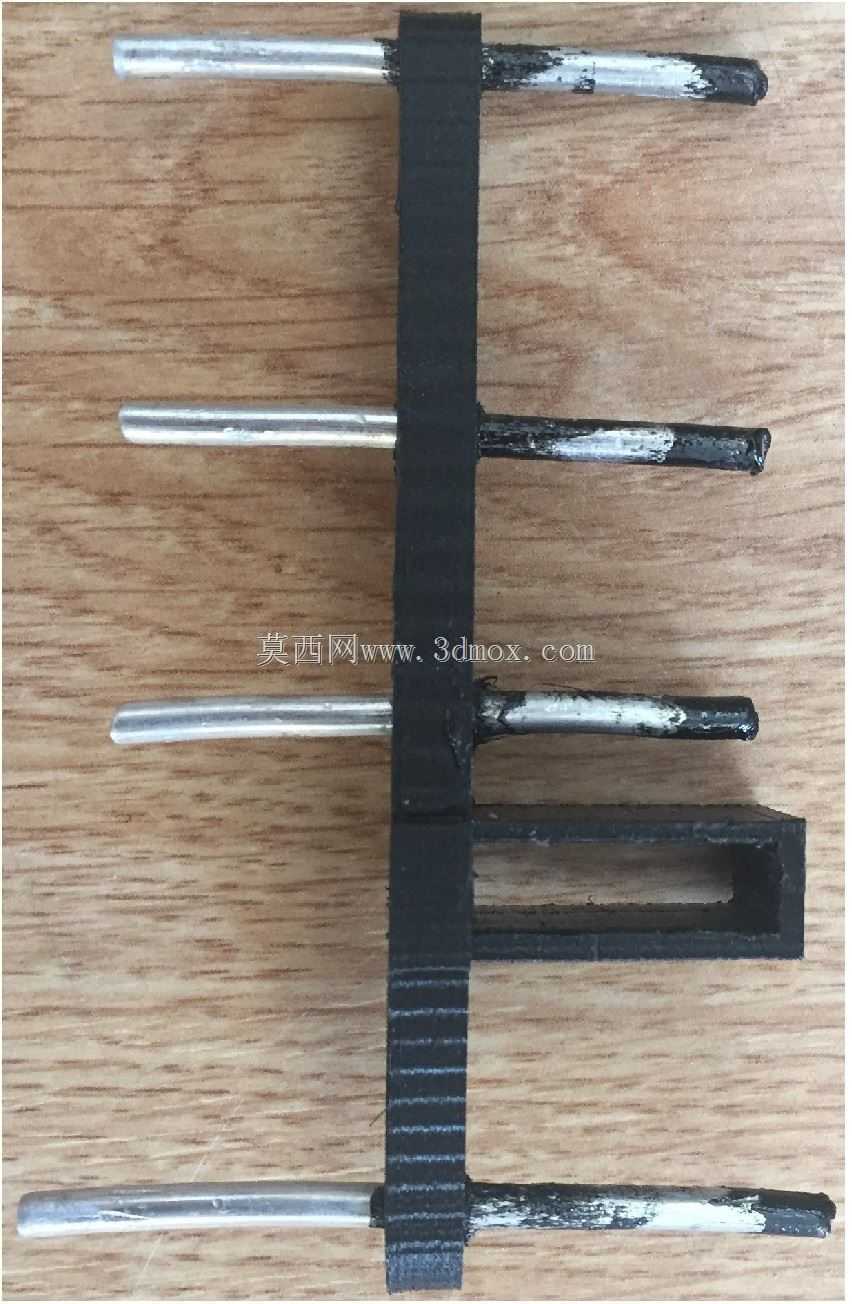

　　尺寸设计上充分考虑了手持操作的边界限制，2.4GHz频段对应的振子组整体外伸长度控制在60mm范围内，单根振子直径3mm，其中最长的反射振子长度48mm，相邻引向振子长度依次递减3mm，振子间距严格按照八木天线的设计规范匹配2.4G频段的波长参数，保证增益区间覆盖无人机常用的2.4G操控频段；5.8GHz频段对应的振子组整体外伸长度控制在24.5mm范围内，同样采用3mm直径铝合金棒材，反射振子长度14.5mm，引向振子依次按3mm梯度递减长度，匹配5.8G图传频段的增益需求。两组振子分别对应遥控器的两个频段天线输出位，安装后不会遮挡遥控器的屏幕、操控摇杆与功能按键，手部握持遥控器时不会碰到外伸的振子结构，不会干扰正常的打杆操作。

　　实际使用场景中，这类定向八木天线的增益区间集中在轴向30度到50度的锥形范围内，飞行作业时只需要将天线轴向大致对准无人机的飞行方向，就能获得比原厂全向天线高3到5dB的信号增益，在无明显遮挡的开阔环境下能将有效操控与图传距离提升40%左右，在有树木、低层建筑遮挡的环境下，能明显降低信号丢包率，减少图传马赛克、操控指令延迟的问题。结构上振子与夹持基座之间采用过盈压装配合，没有额外的粘接或螺丝固定，日常收纳时可以直接将振子组向上翻折贴靠遥控器侧面，不会额外增加收纳体积，能和遥控器一起放进常规的无人机收纳包中，不需要单独准备天线的收纳空间。

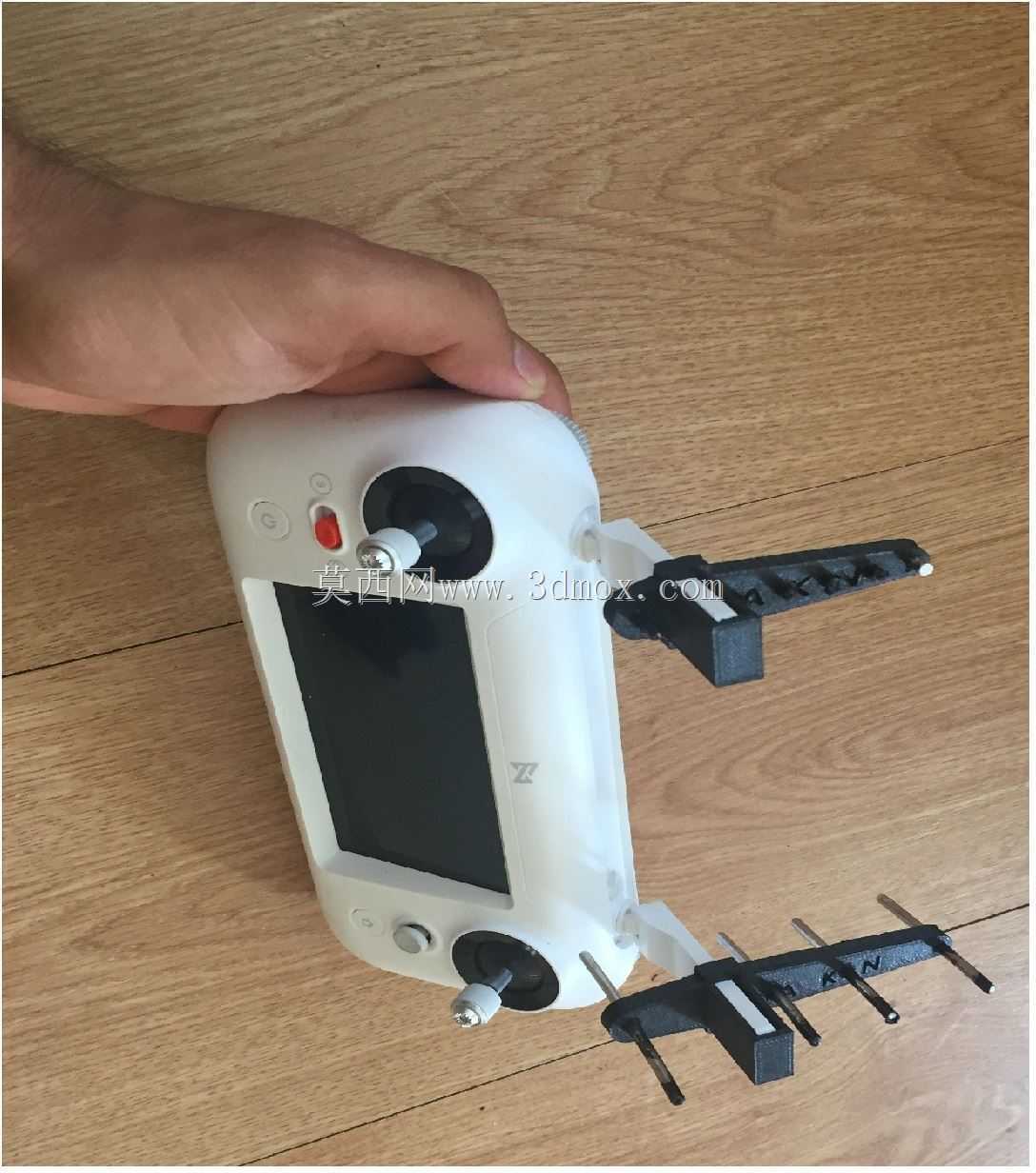

　　设计过程中也充分考虑了不同握持习惯的使用边界，天线外伸的位置避开了左右手的握持区域，不管是习惯双手拇指操控还是食指捏杆操控的用户，安装天线后都不会出现手部触碰振子导致天线角度偏移的问题。夹持基座的内侧做了1.5mm的橡胶垫层，夹紧时不会刮花遥控器原有的塑料外壳，同时橡胶层的摩擦力能保证在户外大风环境、快速移动跟飞的场景下，天线不会因为晃动出现角度偏移或者滑落的情况。振子的末端做了圆角钝化处理，不会因为尖锐的金属端面划伤手部或者刮坏收纳包的内衬布料，细节处理完全适配户外作业的使用需求。
