轴流式喷气发动机结构三维设计作品

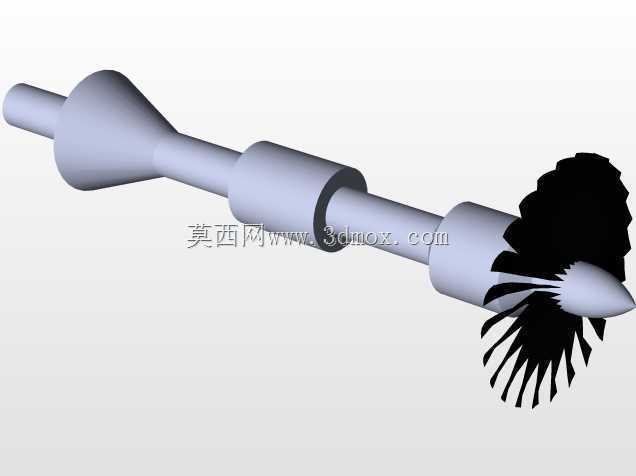

　　做航空动力相关结构设计的时候，很多刚接触动力系统建模的工程师容易把喷气发动机的流道衔接做的生硬，要么是进气锥和压气机段的同轴度公差留的不合理，要么是涡轮段和尾喷管的过渡段出现截面突变，直接影响后续做流体仿真时的边界层计算精度。这次的结构设计先从核心流道的中心线开始定基准，整根转子的同轴度基准统一取进气道前端的安装轴颈，所有回转段的形位公差都围绕这个基准标注，避免后续装配时出现转子动平衡超差的问题。

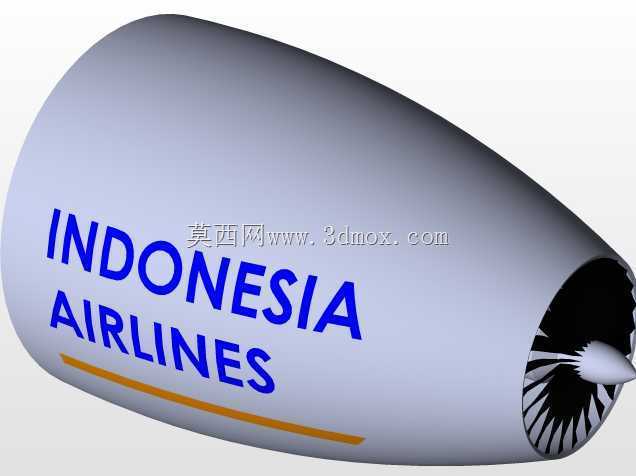

　　从实际应用场景来看，这类小尺寸轴流喷气结构常作为小型靶机、航改型辅助动力单元的核心动力段，也可作为高校航空发动机原理课程的具象教学演示结构，帮助学习者直观理解进气压缩、燃烧做功、排气推进的完整流程。实际作业中，进气道的收敛段型线采用了缓变的锥面过渡，没有采用大角度的急收结构，就是为了降低低速进气时的气流畸变率，避免压气机入口出现气流分离，这一点在实际装机测试时，直接关系到发动机的喘振边界宽度，要是进气段型线设计不合理，地面台架测试时很容易在中低转速段出现喘振报警。

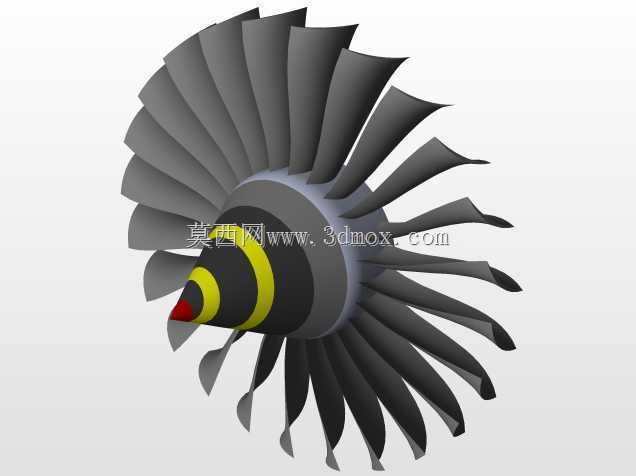

　　压气机段采用了多级轴流的筒式结构，每级轮盘的安装止口都做了同轴度定位，相邻轮盘之间的轴向间隙留了0.2mm的热膨胀余量，毕竟发动机工作时轮盘温度会快速升高，要是间隙留的不足，热态下会出现轮盘碰磨的故障。燃烧室段的机匣采用了等直径的筒身设计，和前后段的连接都采用了止口定位加周向紧固的结构，方便后续拆解维护时的对位，不用反复调整同轴度。

　　涡轮段的叶片采用了带叶冠的结构设计，叶冠之间的预留间隙可以在工作时靠离心力实现自密封，减少叶尖漏气损失，这部分建模的时候特意把叶片的扭角做了沿叶高的渐变，从叶根到叶尖的安装角逐渐减小，符合轴流涡轮的气流流动规律，避免气流在叶道内出现二次流损失。尾喷管采用了收敛型的结构，出口截面的直径根据整机的流量匹配做了核算，保证排气速度能够达到设计推力对应的要求，喷管和涡轮后机匣的连接采用了法兰结构，安装边的螺栓孔做了等距分布，方便不同喷管构型的快速换装测试。

　　安装边界方面，整台发动机的主安装节布置在压气机机匣的两侧位置，采用凸耳式的安装结构，安装孔的中心高统一基准，辅安装节布置在尾喷管前段，采用带间隙的铰接结构，用来吸收发动机工作时的热膨胀伸长量，避免机匣因为热应力出现变形。整机的轴向尺寸从进气道前端到尾喷口出口控制在适配小型飞行器动力舱的长度范围内，最大直径出现在压气机机匣位置，径向尺寸不会超出小型飞行器的机身截面边界，安装时不需要对机身做额外的修型处理。

　　建模过程中所有回转面都采用了连续的曲率过渡，没有出现硬棱边，一方面是减少流道内的气流阻力，另一方面也避免机匣位置出现应力集中，在承受振动载荷时出现疲劳裂纹。转子部分的所有零件都做了动平衡去重的结构预留，在压气机轮盘和涡轮轮盘的端面都留了去重环带，方便实际做动平衡测试时进行重量调整，不需要额外焊接配重块，减少转子的附加不平衡量。

　　实际做结构校核的时候，要注意机匣的壁厚选取，既不能太厚增加整机重量，也不能太薄导致机匣刚性不足，工作时出现振动变形，这次设计里机匣壁厚根据不同段的工作压力做了差异化选取，高压段的机匣壁厚略大于进气段和尾喷段，在保证强度的前提下尽可能控制整机重量。另外，燃油喷嘴的安装座布置在燃烧室机匣的周向位置，安装孔的角度做了倾斜设计，保证燃油能够直接喷入燃烧区的核心位置，提高雾化混合效率，这部分的安装座位置和角度都经过了流道走向的匹配，不会出现喷嘴伸入流道过多干扰气流的问题。
