发动机法兰连接式管路接头结构

　　该部件属于发动机外围流体管路系统的核心连接构件，主要应用在中小型内燃发动机的润滑油路、燃油输送回路以及冷却系统旁通管路的终端对接场景，承担管路通断衔接、密封承压、安装定位的核心作用，在通用动力机械、小型工程机械、农用机械的动力单元中都有广泛的适配空间。从结构设计逻辑来看，主体采用一体化铸造后机加工的成型思路，方形安装法兰盘作为整个部件的安装基准面，盘面上开设三个均布的安装通孔，孔位做了沉孔倒角处理，能够适配内六角圆柱头螺栓的沉头安装需求，安装后螺栓头部不会突出法兰端面，避免和周边其他管路、线束部件产生运动干涉，法兰盘的厚度经过受力校核，在1.2MPa的常规工作油压下不会产生翘曲变形，保证密封面的平面度要求。

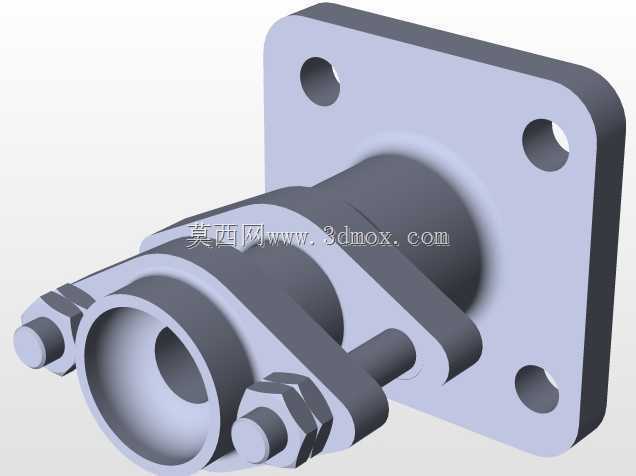

　　法兰盘和中间的管路主体采用大圆角过渡结构，避免直角位置的应力集中问题，在发动机运行产生持续振动的工况下，能够有效分散应力，降低连接部位的疲劳断裂风险。主体管路为中空等径通道，内壁粗糙度控制在Ra1.6以内，减少流体输送过程中的沿程阻力，避免油路中杂质在管壁位置沉积堵塞。管路侧面延伸出两个对称的带螺栓锁紧的支管接口，接口位置采用六角锁紧螺母配合卡套的密封结构，能够对接不同通径的分支管路，安装时只需拧紧锁紧螺母即可挤压卡套变形抱紧外接管路，无需额外焊接或者打密封胶，拆装维护效率较高，适合售后现场的快速检修更换。从安装边界尺寸来看，方形法兰盘的对角安装孔距适配主流发动机缸体、侧盖的预留安装位，安装后整个部件的轴向伸出长度控制在合理范围，

　　不会超出发动机外围的防护护板边界，侧面支管的朝向经过角度优化，外接管路后可以顺着发动机机体的走线方向布置，避免出现管路弯折角度过小导致的通流截面变小问题。设计阶段充分考虑了发动机舱内的复杂工况，部件的所有棱角位置都做了倒钝处理，避免安装过程中划伤操作人员或者周边的线束护套，外露的锁紧螺母采用标准件规格，市场上通用的维修工具即可完成拆装，无需专用工装，降低了后期维护的配件成本和工具要求。在密封结构的设计上，法兰盘和安装基体的接触面预留了环形密封槽，可以适配O型橡胶密封圈的安装，相比传统的纸质密封垫，O型圈的密封可靠性更高，在发动机冷热交变的温度变化下，能够持续保持密封性能，减少漏油、渗油的故障概率。

　　整个部件的建模过程严格按照机械加工的工艺顺序进行特征搭建，先完成主体回转结构的建模，再添加法兰安装盘、支管接口、锁紧结构等附加特征，所有安装孔位、配合面的尺寸都标注了公差要求，能够直接导出工程图用于生产加工，也可以导入有限元分析软件进行振动模态、承压强度的仿真校核，为后续的结构优化提供基础模型支撑。
