星型布局活塞连杆组径向动力装置结构

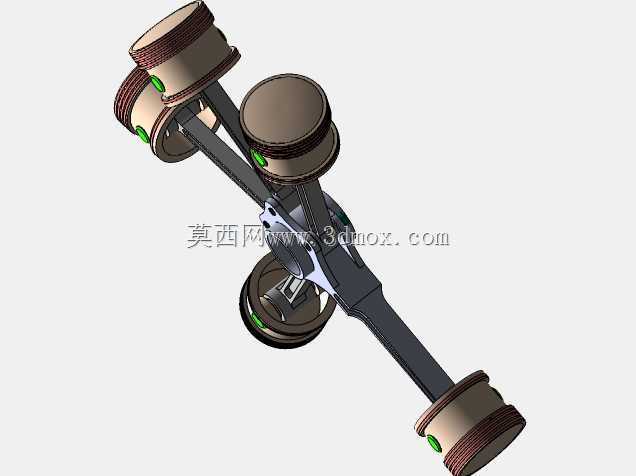

　　这套径向布置的活塞连杆动力结构，是往复式内燃机里辨识度极高的一类构型，最早在航空活塞动力领域大规模应用，早年的螺旋桨通航飞机、小型通航飞行器大量采用这类布局，核心优势是可以在较短的轴向尺寸内布置更多气缸，相比直列、V型布局，同排量下的整机轴向长度能压缩40%以上，非常适合对机头截面尺寸、轴向安装长度有严格限制的轻型动力场景，除了航空领域，部分小型固定式动力机组、摩托竞速改装动力、甚至早期的装甲车辆辅助动力单元，也能看到这类径向布局动力结构的应用。从结构功能来看，这套模型完整还原了径向动力的核心传动逻辑：所有气缸的活塞通过各自的连杆，共同铰接在中心曲轴的曲柄销上，和常规直列发动机每个气缸对应独立曲柄销的设计完全不同，

　　这种共用曲柄销的设计，让曲轴的结构大幅简化，整根曲轴只需要设置主轴承支撑位与单个曲柄销结构，曲轴的加工难度、整体重量都能得到有效控制，同时动力输出端的扭矩输出更平顺，多缸交替做功的脉冲可以通过星型布置的活塞相互抵消，不需要额外加装大尺寸的平衡轴结构就能实现不错的运转平稳性。做这套结构的三维建模时，首先要确定的是曲柄的回转半径，这个参数直接决定了活塞的行程，而活塞行程和缸径的比值，会直接影响整机的动力输出特性——长行程设计偏向低转速大扭矩，适合固定机组带载运行，短行程设计可以支持更高的运转转速，适配航空类需要高功率密度的场景。建模过程中需要重点关注连杆的运动干涉问题：因为所有连杆都铰接在同一个曲柄销上，

　　不同角度位置的连杆在曲轴回转过程中，会存在空间位置的交错，需要提前通过运动仿真校核每个连杆在上下止点、整个做功循环中的摆动角度，避免相邻连杆、连杆和曲轴箱壁、连杆和气缸下沿出现运动碰擦。从安装边界来看，这类径向动力的所有气缸都围绕中心曲轴呈放射状均匀分布，安装时的核心定位基准是曲轴的主轴承安装轴线，所有气缸的中心轴线都需要垂直交汇于曲轴的回转中心，角度偏差需要控制在0.1度以内，否则会出现活塞偏磨、连杆侧向受力异常的问题，直接缩短整机的使用寿命。外形尺寸上，这类结构的最大外轮廓尺寸由气缸数量、单缸缸径、活塞行程共同决定，以常见的5缸径向结构为例，整机最大径向尺寸约为单缸长度的2.2倍，

　　轴向尺寸仅相当于单缸的缸体长度加曲轴输出端的连接长度，相比同排量的直列四缸结构，轴向安装空间可以节省近一半，这也是这类结构在空间受限场景下不可替代的核心优势。实际结构设计中，活塞部分采用了常规的内燃机活塞结构，带有活塞环安装槽，用来保证气缸的密封性能，连杆采用了剖分式的大头设计，方便装配到共用的曲柄销上，每个连杆的小头通过活塞销和对应活塞连接，运动过程中活塞沿气缸轴线做往复直线运动，通过连杆将推力传递到曲柄销，带动曲轴做连续回转运动，将燃料燃烧的热能转化为旋转的机械能输出。需要注意的是，这类径向结构的润滑系统设计和常规直列发动机有明显区别，因为气缸呈放射状布置，部分气缸在运转过程中会处于倒置、侧置状态，不能依靠重力实现机油回流，建模时需要预留对应的润滑油道布置空间，在曲轴中心设置贯通的机油通道，通过压力润滑的方式给每个连杆大头、活塞销提供润滑，避免出现干磨故障。另外这类结构的进气、排气支管布置也需要围绕放射状的缸体做环形布局，保证每个气缸的进排气路径长度尽量一致，让各缸的进气效率、排气背压保持均匀，避免出现各缸动力输出偏差过大的问题。
