航空航天课程用罐状卫星教学演示结构件

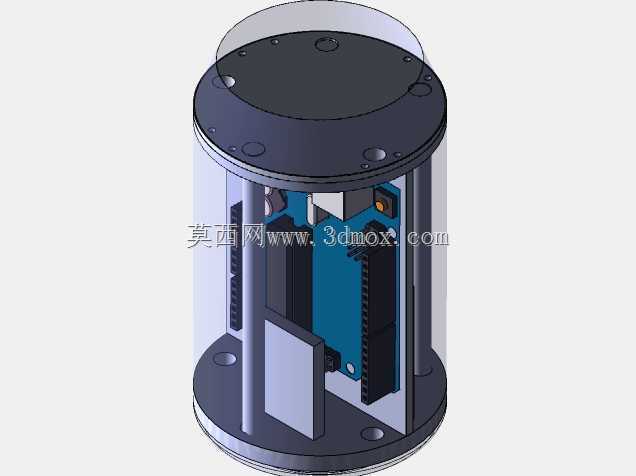

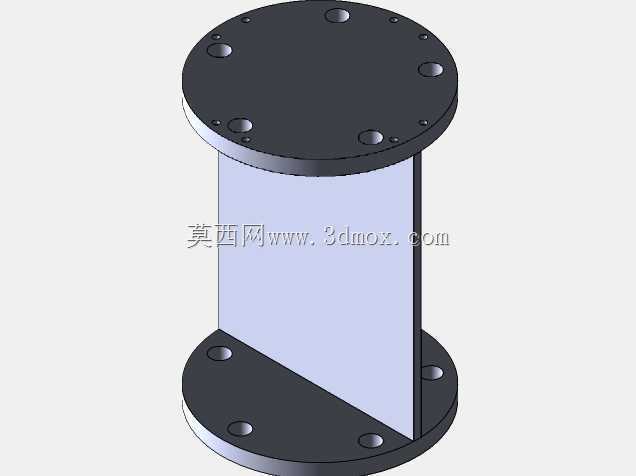

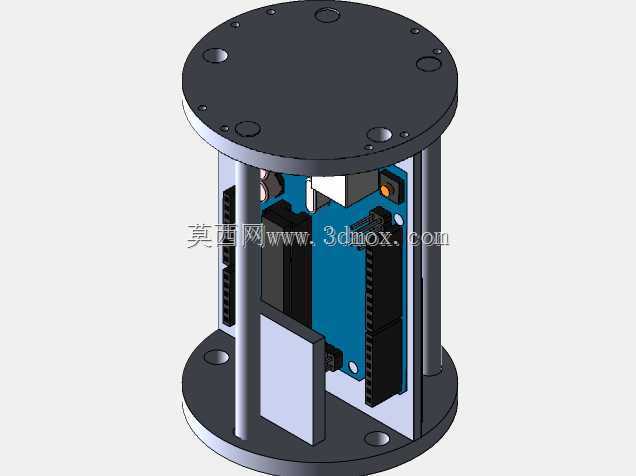

　　在航空航天工程专业的本科教学环节中，系统分析与控制类课程往往需要具象化的载体来承载抽象的控制逻辑、姿态调整算法、载荷布局设计等知识点，这款柱形结构件正是为这类教学场景开发的演示载体，对应课程中CanSat相关的演示文稿配套实体结构，能够让学生在三维建模、结构装配、控制仿真的全流程中，建立从理论到实体的认知衔接。不同于航天工程中实际入轨的星载设备，教学演示用的结构件不需要承受极端的发射过载与空间环境辐照，但需要在结构逻辑上完全还原小型罐状卫星的布局特征，让学生在建模与装配过程中理解星载设备的舱段划分、载荷安装基准、接口预留逻辑。从结构形态来看，该构件采用上下对称的圆形法兰端盖搭配中间柱形舱段的布局，上下端盖均预留了均匀分布的安装孔位，

　　这类孔位一方面用于端盖与中间舱段的紧固连接，另一方面可作为外部挂载实验载荷、传感器模块的安装基准，孔位的排布采用圆周均布设计，能够保证装配后整体结构的质心落在柱体中心轴线上，避免后续姿态控制实验中因质心偏移带来的额外误差干扰。中间舱段采用薄壁柱形结构，在保证足够结构刚度支撑上下端盖及挂载载荷的前提下，尽可能降低整体结构的自重，适配教学场景中跌落测试、姿态调整模拟等低载荷实验的需求，舱段的内壁预留了凸台结构，可用于固定内部的控制电路板、电池模块、传感单元等教学用电子元器件，凸台的高度经过匹配设计，能够保证不同尺寸的标准教学模块都能找到对应的安装位置，不需要额外制作转接件。在设计思路上，该结构件完全遵循教学演示场景的需求优先级，

　　首先保证装配逻辑与真实罐状卫星的一致性，上下端盖的拆卸流程、内部载荷的安装顺序、外部接口的排布方式都与实际工程中的小型卫星结构保持同逻辑，让学生在拆装、建模的过程中就能熟悉航天结构的装配规范；其次兼顾加工与建模的便捷性，所有特征均采用规则的回转体与平面特征组合，没有复杂的曲面结构，既方便学生在三维建模练习时快速掌握特征建模、装配约束、工程图导出的全流程操作，也能够通过3D打印、简易数控铣削等低成本加工方式快速制作出实体样件，降低教学实验的物料成本。从安装边界来看，上下法兰端盖的外径大于中间柱形舱段的外径，形成的台阶面既可以作为端盖装配时的定位基准，也能够在堆叠放置、实验台固定时提供稳定的支撑面，端盖上的安装孔采用通孔设计，

　　既可以使用内六角螺栓完成端盖与舱段的紧固，也可以穿过扎带、固定销等连接件，将整个结构件固定在实验台架、跌落测试装置、旋转实验平台等教学设备上，适配不同实验场景的安装需求。在实际教学应用中，该结构件可以承载多类课程实验：在系统分析课程中，学生可以基于该三维模型完成质心计算、模态分析、结构刚度仿真等练习，理解结构参数对整体动态特性的影响；在控制工程课程中，学生可以在结构件上加装陀螺仪、加速度计等传感器，配合开源控制板完成姿态识别、调整控制的算法验证，把抽象的控制理论转化为可观测的实体运动效果；在三维建模课程中，该模型可以作为自顶向下设计的练习案例，让学生从整体布局出发，逐步拆分端盖、舱段、安装孔等特征，掌握装配体建模的层级逻辑。不同于工业级航天结构对重量、强度的极致追求，教学用结构件的设计更注重特征的典型性与装配的容错性，比如安装孔的孔径预留了足够的装配公差，即使学生使用3D打印制作的样件存在一定的尺寸误差，也能够顺利完成螺栓装配；中间舱段的壁厚设置在合理区间，既不会因为壁厚过薄导致打印时出现结构变形，也不会因为壁厚过厚造成材料浪费与自重过大。端盖上的孔位排布特意避开了内部舱段的元器件安装区域，保证外部螺栓穿入时不会与内部的电路板、电池等部件发生干涉，这类细节设计都是从教学实操的场景出发，减少学生实验过程中不必要的装配障碍，让课程的重心能够落在系统分析与控制逻辑的学习上，而不是卡在结构装配的环节。
