电力变压器用多向连接蜘蛛支架结构

　　该构件为电力变压器内部配套的多向连接支撑结构，因六向延伸的连接臂形态类似蜘蛛肢体得名，主要应用于油浸式或干式电力变压器的绕组端部固定、引线分接连接场景，承担绕组轴向压紧定位、多组分接引线汇流连接的双重作用，可替代传统分散式压钉与引线支架组合结构，减少变压器内部装配零件数量，降低器身装配的累计公差。从结构设计逻辑来看，主体采用环形基体作为核心承载结构，环形内孔可直接套装在变压器铁芯的上轭端部定位柱上，安装时无需额外加工定位销孔，依靠内孔与铁芯柱的间隙配合实现初定位，环形基体的厚度根据变压器容量等级对应的压紧力核算，常规适配10kV级配电变压器的版本基体厚度为8mm，可承受绕组短路时产生的最大12kN轴向冲击力，不会出现塑性变形。

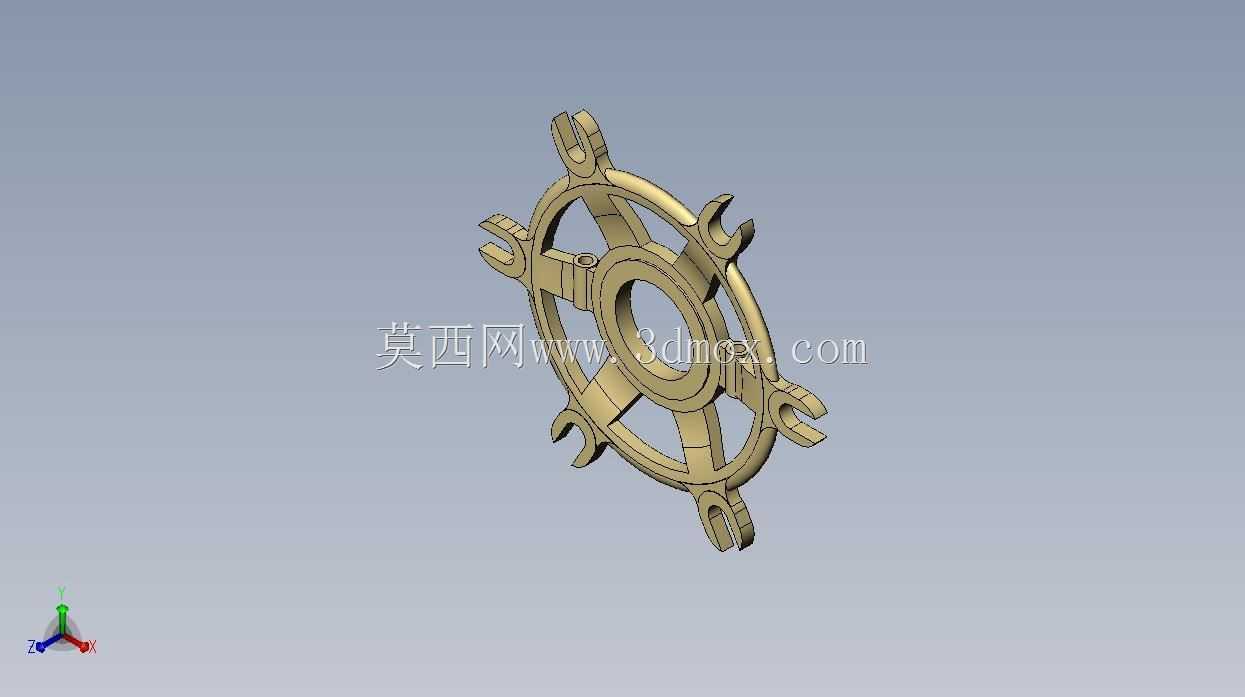

　　六个沿环形基体周向均匀分布的连接臂，每个臂端都设计为开口叉型结构，叉口的开口宽度匹配变压器常用的扁引线宽度，臂身设置有贯通的螺栓安装孔，既可以通过叉口卡装绕组端部的绝缘压条，实现周向六点位的均匀压紧，避免绕组受电动力作用出现轴向位移，也可以直接卡装分接引线的接线端子，通过螺栓紧固实现引线与支架的等电位连接，省去额外的引线固定线夹。每个连接臂与环形基体的衔接位置都做了R3的圆弧过渡处理，避免尖角位置在变压器高电场环境下产生局部放电，同时衔接处的截面做了渐变加厚设计，从臂端的6mm厚度平滑过渡到基体处的10mm，既保证连接臂的抗弯强度，也减少了不必要的材料冗余，控制构件整体重量。设计过程中优先考虑了安装边界的适配性，

　　构件整体外轮廓直径根据适配的变压器绕组直径确定，常规100kVA配电变压器适配版本的外轮廓直径为180mm，安装后与变压器油箱内壁的最小安全距离不小于20mm，满足高压带电部分的绝缘距离要求，所有外露棱边都做了倒钝处理，不会刺破绕组外层的绝缘纸或引线绝缘层。构件采用与变压器引线相同的黄铜材质加工，表面做钝化处理，既保证优良的导电性能实现等电位连接，也具备足够的结构强度承担压紧载荷，装配时无需额外做绝缘处理，直接与铁芯接地端连接即可，可有效降低变压器内部的局部放电风险。在实际装配场景中，该结构可同时完成绕组压紧、引线固定、等电位连接三个装配工序，相比传统采用分散压钉、支架、线夹的装配方案，可减少60%的相关零件数量，

　　装配工时缩短40%左右，同时六个连接臂的均匀分布设计，可让绕组承受的压紧力更均匀，避免局部压力过大导致绕组绝缘破损，也能在变压器发生出口短路时，更好地抵消绕组产生的轴向电动力，降低绕组变形的概率。连接臂的叉型开口设计还预留了一定的调节余量，当绕组高度存在±2mm的加工公差时，可通过叉口内的螺栓位置微调压紧行程，无需额外加装调整垫片，提升了装配的容错性。环形基体上还预留了一个直径5mm的细小工艺孔，可用于穿装接地引线，保证构件与铁芯接地点的可靠连接，避免悬浮电位产生。
