电力变压器用钣金壳体结构设计方案

　　这款钣金壳体是面向电力变压器配套开发的防护承载构件，日常应用场景集中在户外配电台区、工业厂区变电节点、商用建筑配电间这类场景，核心作用是为变压器内部的铁芯、绕组、绝缘组件提供封闭的安装空间，同时隔绝外部粉尘、水汽、意外触碰对内部带电部件的干扰，也能在设备运行过程中对内部构件形成刚性支撑，避免运输、安装、运维过程中的外力磕碰损伤核心部件。

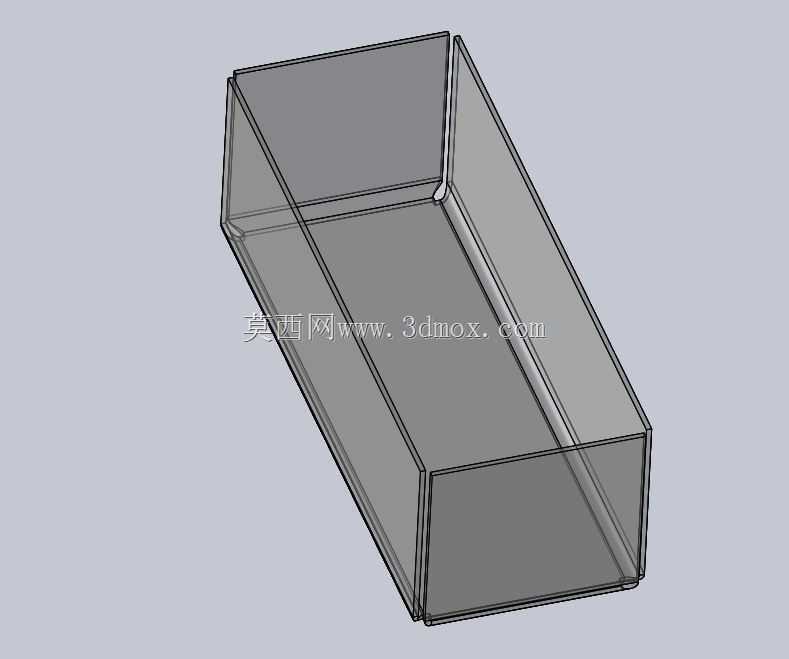

　　从实际使用的功能特性来看，该壳体采用一体化折弯成型的槽型结构，侧壁与底板的衔接位置采用钣金工艺常用的压合拼接设计，没有额外的外置拼接焊缝，一方面减少了焊接变形带来的尺寸公差累积，另一方面也降低了拼接缝隙的渗漏风险，在户外使用时能更好阻挡雨水顺着拼接缝渗入壳体内部。壳体的翻边位置预留了均匀的安装孔位，可直接与配套的上盖、侧封板通过紧固件完成装配，不需要现场二次打孔加工，能有效缩减现场安装的工时。壳体内部的转角位置做了圆弧过渡处理，既避免了钣金锐边在装配时划伤操作人员、破坏绕组外层绝缘层，也能在冲压折弯过程中减少应力集中，降低板材弯折处出现开裂的概率。

　　设计过程中优先考虑了钣金加工的工艺可行性，整体结构没有复杂的曲面造型，所有弯折位置的折弯半径都匹配常规冷轧钢板、镀锌钢板的最小折弯半径要求，不需要定制特殊的折弯模具，普通数控折弯设备就能完成全部弯折工序，冲压工序仅需要完成底板安装孔、侧壁走线孔的冲裁，不需要多道级进模工序，能有效控制单件的加工成本。板材厚度选型上适配中小容量电力变压器的承重需求，壳体侧壁的刚性足够支撑内部组件的重量，不会出现吊装过程中侧壁变形的问题，同时也不会因为板材过厚造成整体重量超标，增加运输和安装的负载。

　　安装边界方面，该壳体的外部长宽尺寸严格匹配对应容量变压器的内部组件安装尺寸，底板预留的安装螺孔位置与变压器底部安装支架的孔位完全对齐，装配时不需要额外调整位置，直接通过螺栓锁紧即可完成固定。壳体的敞口端预留的封板安装边宽度统一，不管是搭配金属封板还是绝缘封板都能实现贴合密封，侧壁预留的走线孔位置对应绕组接线端的引出位置，接线时不需要额外在壳体上开孔，避免现场开孔破坏壳体的防腐镀层。壳体的整体深度满足内部组件与壳体壁之间的安全绝缘距离要求，不会出现带电部件与壳体壁距离不足引发放电的安全隐患。

　　从制造落地的角度来看，该结构的展开图计算已经考虑了不同板材厚度的折弯扣除值，下料时直接按照展开尺寸进行激光切割或者数控冲裁即可，不需要反复试折调整尺寸，折弯工序的定位基准统一，操作人员只需要一次装夹定位就能完成大部分弯折作业，能有效减少加工过程中的定位误差。拼接位置的压合结构设计也降低了对焊接工人的技术要求，不需要满焊处理，仅需要在关键受力点做段焊加固就能满足结构强度要求，后续打磨、防腐喷涂的工作量也相应减少，能有效提升批量生产的效率。
