NACA2408翼型无人机机翼组件结构设计

　　这套翼型组件基于经典NACA2408低速翼型参数开发，核心应用场景覆盖小型固定翼无人机、轻型航模飞机、低速验证飞行器的机翼结构搭建，也可作为高校航空航天专业气动实验、结构设计课程的教学参考样件。实际使用中，该组件承担机翼外形维持、气动载荷传递的核心作用，翼肋按翼型坐标点阵列排布，通过贯穿的翼梁连接成整体骨架，外覆蒙皮后即可形成完整机翼结构，能够在低速飞行条件下提供稳定升力，同时保持较低的阻力系数，适配0.6-1.2m翼展的小型无人飞行器使用需求。

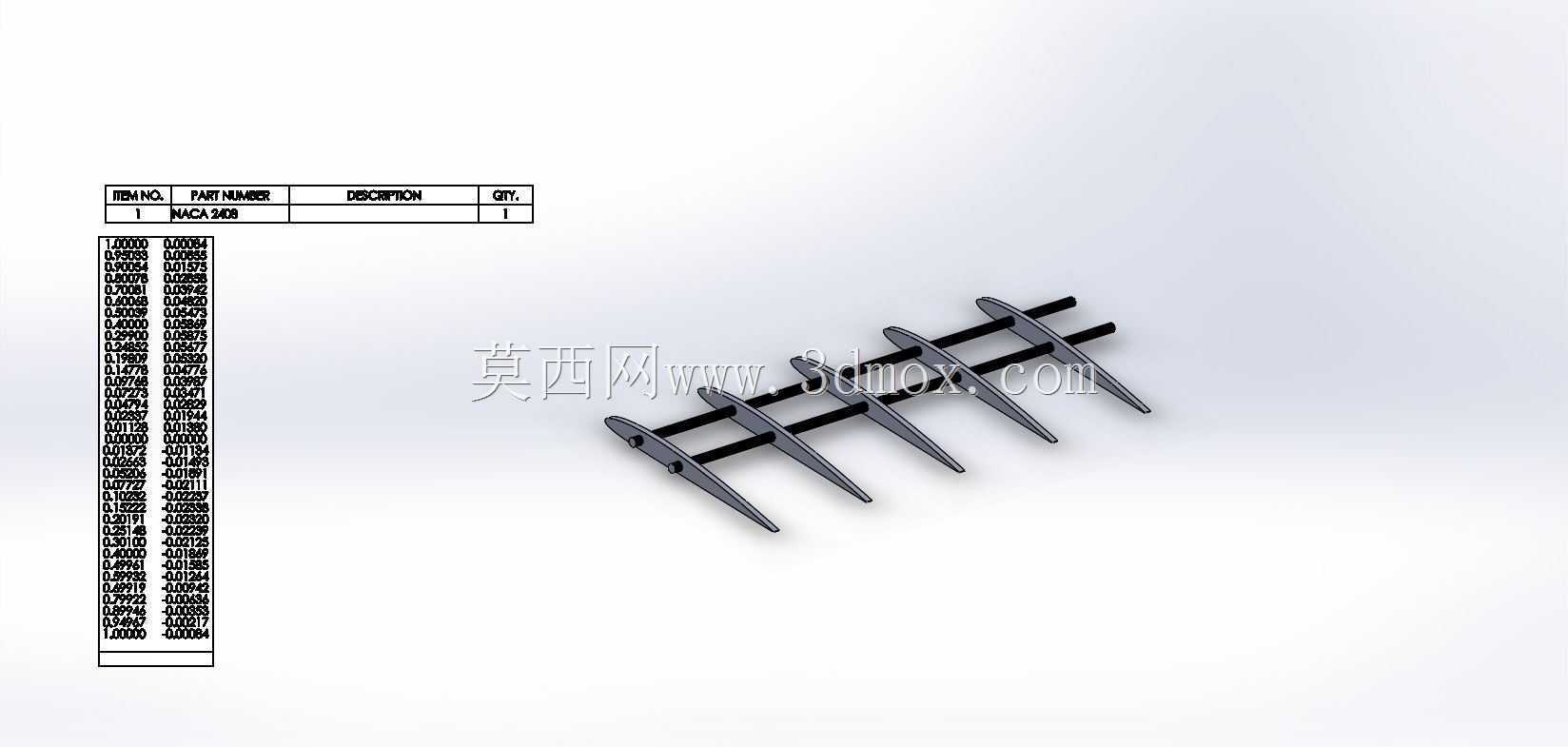

　　从设计思路来看，整套结构完全遵循NACA2408翼型的标准坐标参数生成，翼肋的轮廓曲线严格匹配翼型上下表面坐标点，保证成型后的机翼气动外形与理论计算值一致，避免因结构偏差导致气动效率下降。翼肋上预留的翼梁安装孔位采用等直径通孔设计，适配直径3mm的碳纤维杆或硬质塑料翼梁，安装时可直接将翼梁穿入对应孔位，通过点胶或顶丝固定即可完成骨架拼接，无需额外定制连接件，降低小型无人机的制作门槛。翼肋前缘位置做了微小倒角处理，避免蒙皮铺设时出现应力集中划破蒙皮的问题，后缘位置做了减薄处理，贴合翼型后缘的尖锐外形要求，减少尾部紊流产生。

　　安装边界方面，单组翼肋的弦长尺寸为100mm，相邻翼肋的排布间距建议控制在80-120mm区间，可根据机翼实际设计长度调整翼肋使用数量，翼梁伸出最外侧翼肋的长度预留10-15mm即可，用于和机身侧的机翼安装座对接。整套组件的结构重量控制在较低水平，单只翼肋厚度为2mm时，单组5片翼肋加翼梁的总重量不超过15g，不会给小型飞行器带来过多的结构重量负担。翼肋上还预留了可选的舵机安装位、走线槽位置，可根据实际飞行控制需求，在对应位置开孔安装副翼舵机、布设操纵线缆，无需对翼肋结构做二次大规模修改。

　　实际工程应用中，这类标准化翼型骨架组件能够大幅缩短小型无人机的机翼开发周期，设计人员无需从零开始绘制翼型曲线、排布翼肋结构，可直接基于该组件调整翼肋数量、翼梁长度，快速适配不同翼展、不同载荷需求的飞行器设计。翼肋的结构强度经过校核，在常规低速飞行的气动载荷下不会出现形变，能够长期维持机翼气动外形的稳定性，即使在小幅机动飞行的载荷条件下，翼肋与翼梁的连接结构也不会出现松脱问题。对于航模爱好者、小型无人机研发团队而言，这类标准化翼型组件能够有效降低结构设计的重复工作量，把更多精力投入到气动优化、飞控调试等核心环节中。同时该组件也可用于翼型气动特性的验证实验，通过3D打印制作不同厚度、不同排布密度的翼肋骨架，包覆不同材质的蒙皮后，可在风洞实验中对比不同结构方案的气动表现，为低速飞行器的机翼结构优化提供实测数据支撑。
