四旋翼折叠式航拍作业无人机结构设计

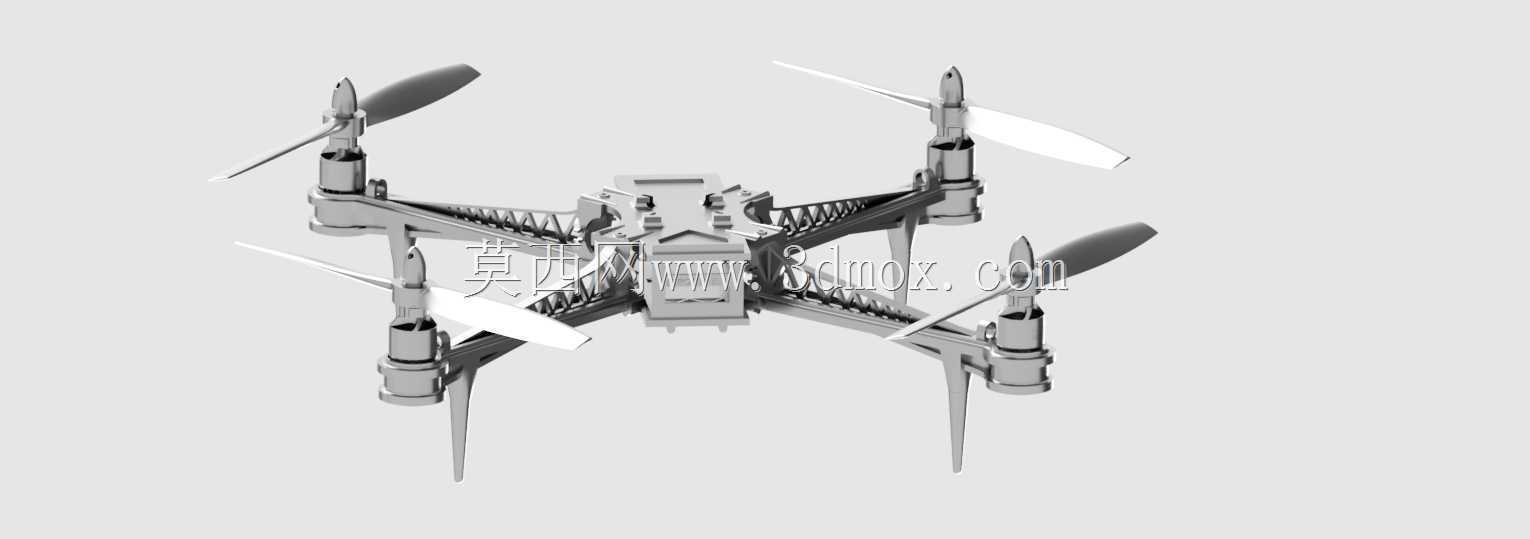

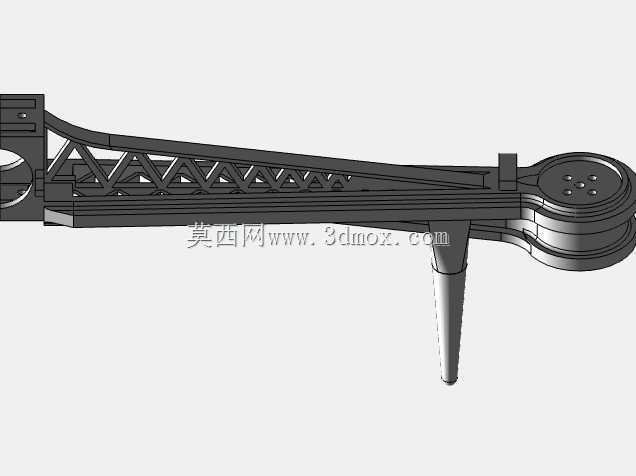

　　这套四旋翼飞行器的结构建模，完全围绕户外低空作业的实际工况展开，没有做多余的装饰性结构，每一处几何特征都对应实际装配与使用需求。先从机臂部分说起，四个机臂采用镂空桁架式结构，不是为了视觉效果做的假镂空，而是在保证机臂抗弯刚度的前提下，尽可能削减非受力区域的材料厚度，毕竟多旋翼飞行器每增加一克自重，都会直接影响悬停功耗与有效载荷上限，建模时特意在机臂与中心舱的连接位置做了加厚的止口结构，日常转场运输时可以将机臂向中心方向折叠收拢，收拢后整体外廓尺寸能压缩到展开状态的40%左右，刚好能放进常规的设备防护箱，不需要额外定制大尺寸运输容器，这点是针对外业测绘、电力巡检这类需要频繁转场的作业场景专门调整的。

　　中心舱的结构设计优先考虑了元器件的安装边界，舱体内部预留的安装空间刚好能叠放飞控板、电调、电池组与图传模块，舱体上盖做了凸起的散热筋结构，不需要额外加装散热风扇就能依靠飞行时的迎面气流带走电调工作产生的热量，避免长时间悬停作业时元器件过热触发降频保护。舱体底部预留了通用的快装接口，既可以挂载可见光相机、红外热成像仪这类任务载荷，也能根据作业需求更换成抛投器、喊话器等外挂设备，接口的安装孔位完全对齐行业通用的挂载标准，不需要额外做转接件就能直接适配市面上多数成熟的任务载荷。

　　旋翼部分的建模完全匹配实际的动力匹配逻辑，每个机臂末端的电机安装座都做了同轴度限位结构，保证电机输出轴与机臂平面保持垂直，避免安装偏差导致的旋翼动平衡问题，减少飞行时的异常振动。旋翼采用两叶快拆式设计，桨根位置的卡槽结构与电机座的卡扣完全契合，外场作业时不需要借助工具就能快速更换受损桨叶，针对不同作业场景的需求，建模时也预留了桨叶更换的适配空间，既可以安装当前的高效两叶桨实现长航时飞行，也能更换三叶桨提升大载荷下的机动稳定性。

　　起落架采用细长式的支腿结构，四个支腿从机臂下方的连接位置垂直向下延伸，支腿的高度刚好能让挂载在中心舱底部的任务载荷与地面保持足够的安全距离，起降时即使在不太平整的野外场地，也不会出现桨叶擦地或者载荷磕碰地面的问题，支腿本身采用带一定韧性的工程材料对应的壁厚设计，硬着陆时能通过微小的形变吸收冲击能量，避免冲击力直接传递到中心舱内部的精密元器件上。

　　实际做结构校验的时候，特意核对了整机的重心位置，所有元器件的安装位都围绕中心舱的几何中心排布，电池安装位设在中心舱最靠近重心的位置，即使飞行过程中电池电量消耗导致重量变化，整机重心偏移量也能控制在旋翼拉力圆的合理范围内，不会出现偏航力矩过大导致的飞控修正压力过高问题。机臂的折叠锁紧结构也做了对应的定位设计，展开到位后会自动卡入锁紧位，不需要额外拧动紧固件，作业前展开机臂时能通过触感判断是否锁紧到位，避免出现飞行过程中机臂松脱的风险。

　　从应用场景来看，这套结构既可以满足普通的航空摄影、活动航拍需求，也能通过更换对应的任务载荷，适配电力线路巡检、农田长势监测、应急灾害现场侦查等不同的作业场景，整体结构没有采用特殊的定制化零件，所有连接位置的紧固件都采用标准件，日常维护更换零件时不需要专门定制配件，能有效降低外业作业的后勤保障压力。建模时也考虑了批量生产的工艺性，机臂、中心舱外壳、起落架支腿这些结构件都可以采用注塑工艺一次成型，不需要做复杂的二次加工，能有效控制生产制造成本，结构上的所有圆角、拔模斜度都符合注塑工艺的要求，不会出现脱模困难或者壁厚不均导致的注塑缺陷。
