  这款微型机架的核心设计目标是适配20x20安装孔距的通用电子设备,覆盖飞控、电调、图传、GPS接收机等主流微型航电模块,这类安装规格是目前1.6-2寸微型穿越机的通用标准,能直接兼容市售绝大多数同规格HGLRC AIO集成飞控,无需额外打孔或制作转接件,大幅降低装机调试的适配成本。从实际应用场景来看,这类机架主要面向室内FPV竞速、狭小空间穿越拍摄、微型航拍作业等场景,相比大尺寸穿越机,它的碰撞冲击力更小,在室内人员密集区域、管道内部巡检、楼宇缝隙侦查等场景下使用安全性更高,同时整机重量更轻,滞空灵活性更强,能完成大尺寸机型无法实现的急转、贴壁飞行等动作。

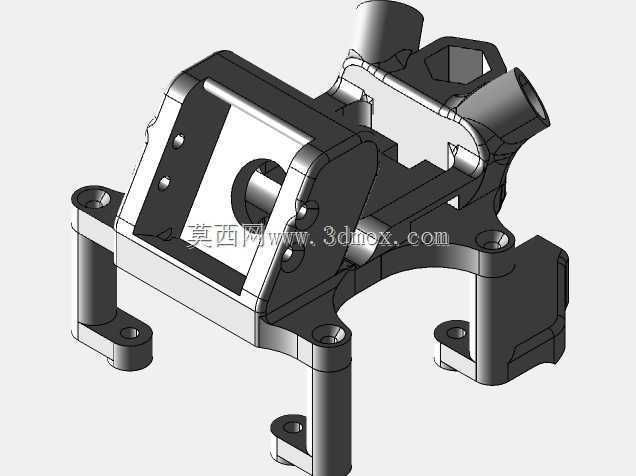

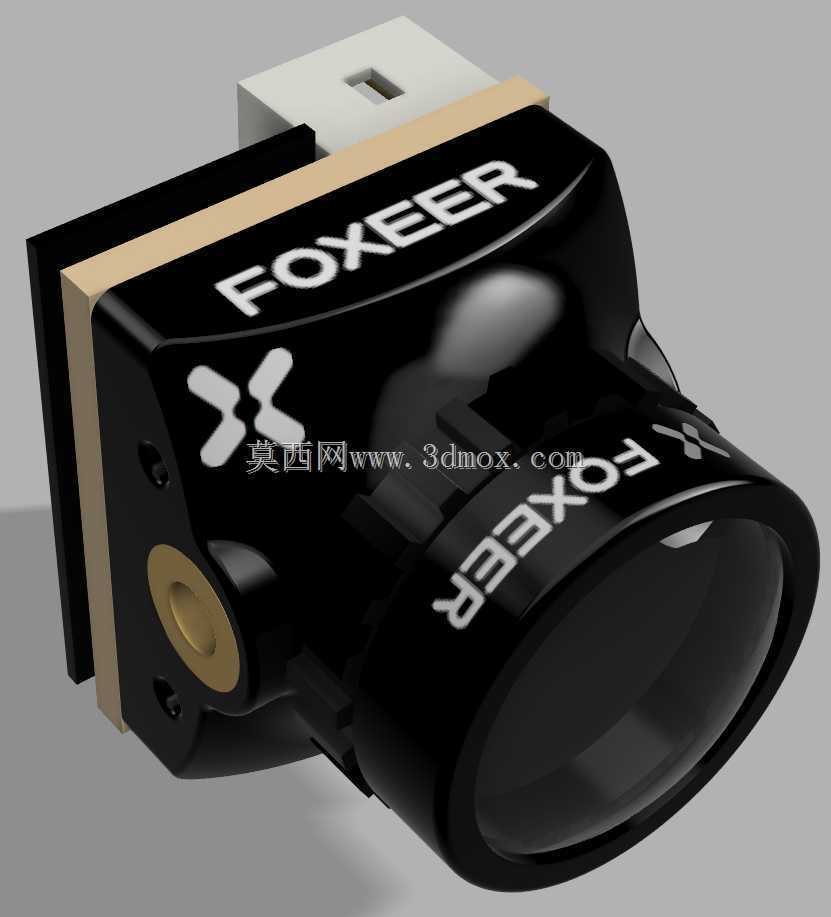

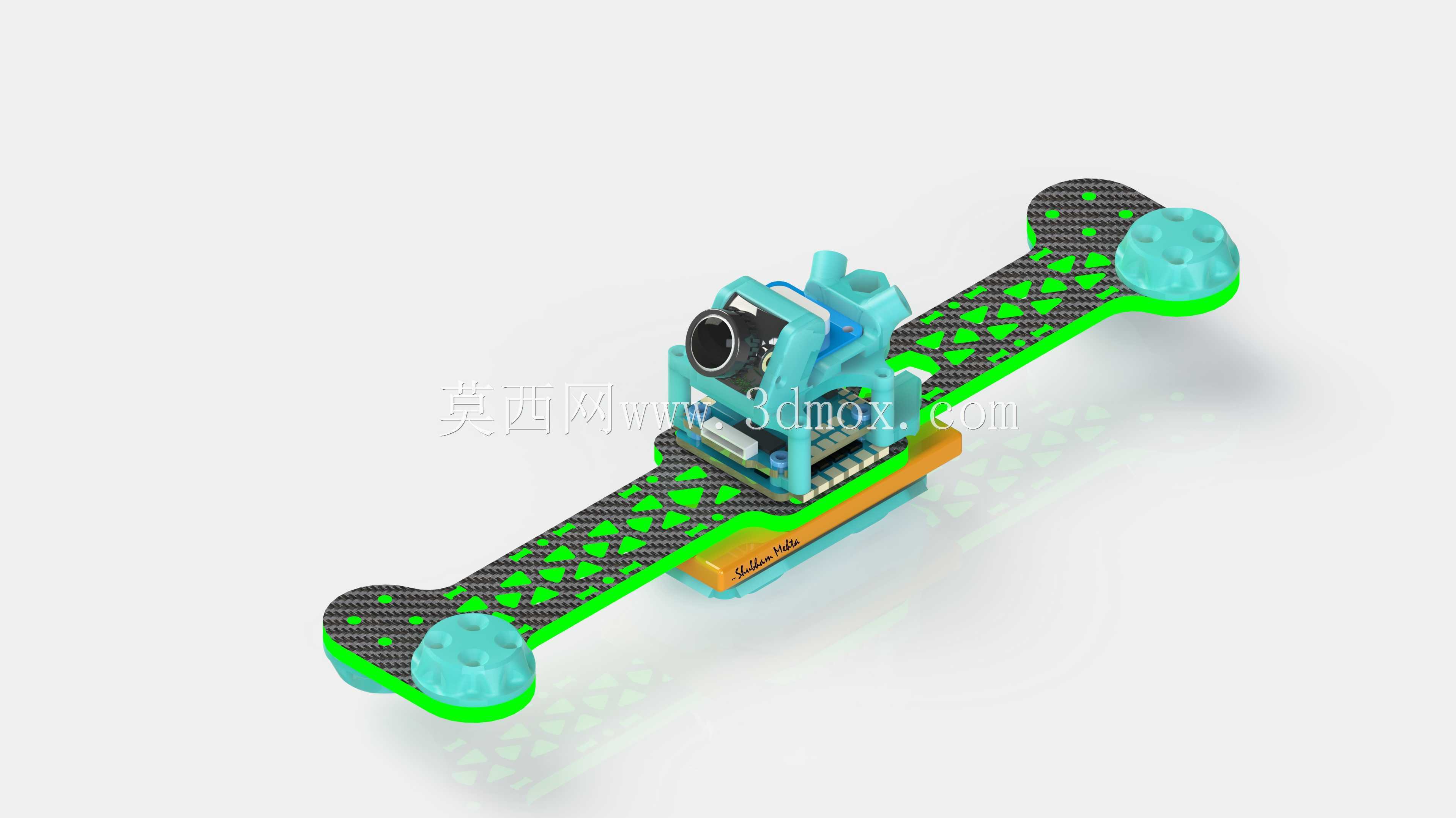

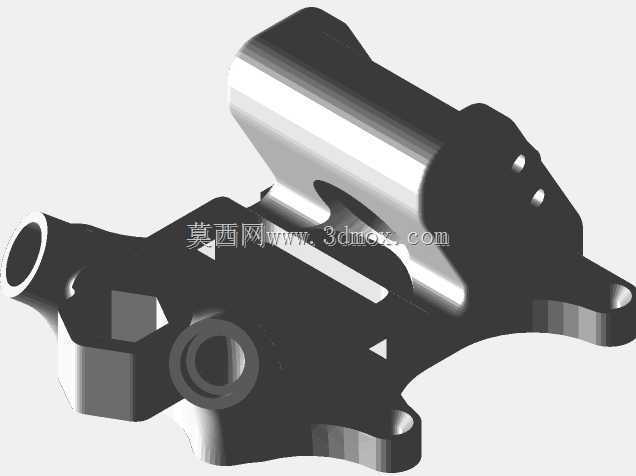

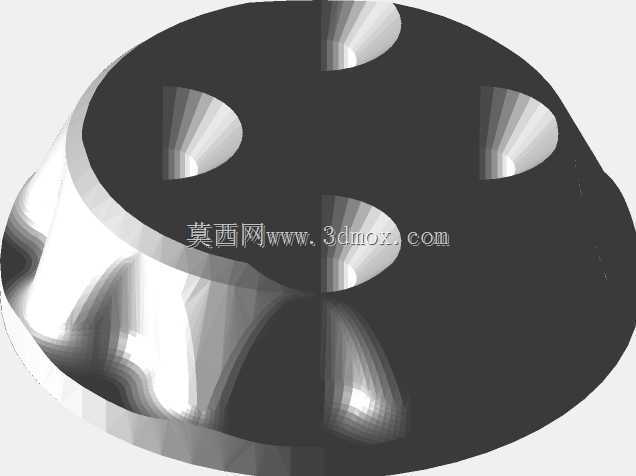

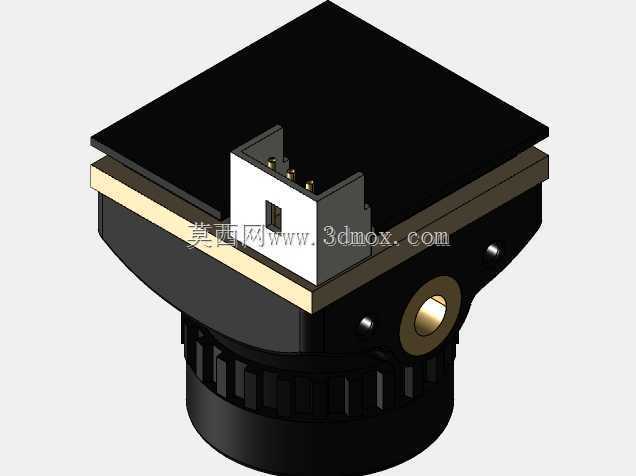

  在结构设计思路上,机架采用上下分层的堆叠安装逻辑,机臂部分采用碳纤纹理的高强度板材作为主体,边缘做了亮绿色的防撞包边处理,机臂末端的电机安装座做了加厚凸台设计,凸台位置预留了标准微型电机的安装孔位,能直接适配1103、1202等规格的微型无刷电机,凸台边缘做了圆弧过渡,避免炸机时应力集中导致机臂断裂。机身中部的安装区域做了下沉式台阶设计,电子设备安装后顶面与机臂上表面基本齐平,既可以降低整机重心,提升飞行稳定性,也能减少飞行过程中的气流紊流,降低风阻对飞行姿态的干扰。摄像头安装位采用可调角度的快装结构,支持0-45度的角度调节,能适配不同飞行习惯的飞手需求,安装座预留了通用微型FPV摄像头的固定孔位,同时做了限位挡边,避免飞行过程中摄像头角度偏移。

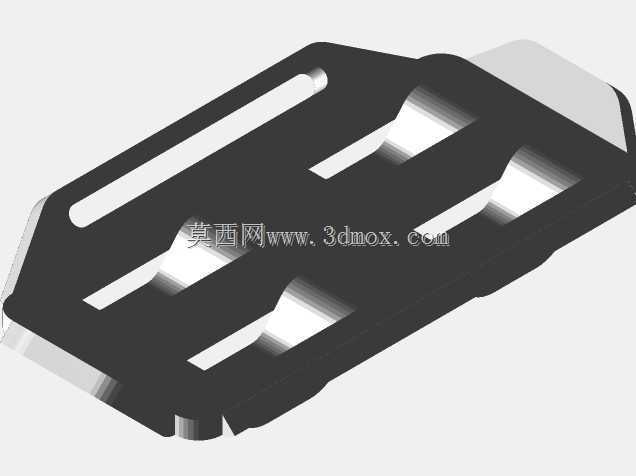

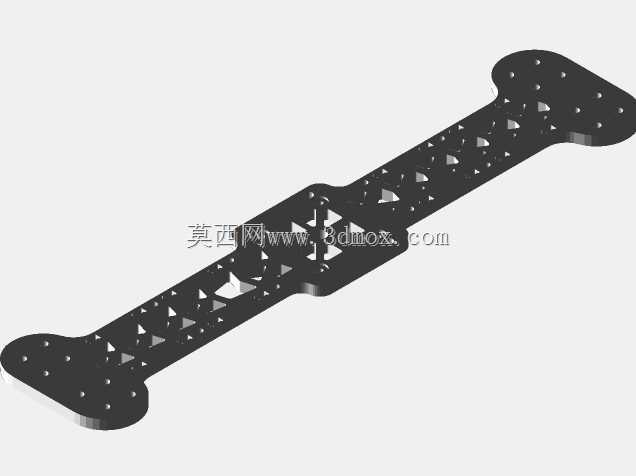

  从安装边界尺寸来看,机臂展开后的对角电机安装孔距为95mm,属于典型的2寸以内微型机架规格,机身中部的电子设备安装区域净空尺寸为22x22mm,堆叠高度预留了12mm的空间,足够容纳集成了电调、图传、接收机的AIO飞控板,同时不会与上层的摄像头安装结构产生干涉。机架底部预留了电池绑带的穿槽,穿槽宽度为6mm,能兼容宽度5mm以内的尼龙扎带或魔术贴绑带,电池安装位置位于机身重心正下方,能避免电池重量偏移导致的飞行姿态倾斜。机臂的板材厚度设计为2.5mm,在保证足够结构强度的前提下尽可能降低自重,整机不含电子设备的结构重量控制在8g以内,能有效提升整机推重比,让飞行动作跟手性更强。

  在细节设计上,机架的所有棱角位置都做了R1以上的圆角处理,既避免装机时划伤操作人员,也能减少炸机时的应力集中点,提升机架的抗冲击寿命。电机安装座的底部做了防滑纹路,能增加电机与机架之间的摩擦力,避免电机在剧烈震动下出现移位。电子设备安装区域预留了走线槽,飞控、摄像头、图传的连接线可以顺着走线槽布置,避免线材外露被螺旋桨打到,同时也能让整机布线更整洁,减少风阻。机架的防撞包边采用软质高韧性材质,在发生碰撞时可以吸收大部分冲击力,避免碳纤板材直接受力开裂,同时包边突出机臂边缘1mm,能在擦碰墙壁、障碍物时直接接触缓冲,保护机臂主体结构不受损伤。

  从实际装机适配性来看,这款机架不需要额外打印定制配件,所有安装位都匹配通用标准件,电子设备的固定采用M1.2规格的微型螺丝,螺丝孔位都做了沉头处理,螺丝安装后不会突出表面,避免与其他部件产生干涉。摄像头安装位的调节结构采用阻尼设计,调整角度后可以直接保持固定姿态,不需要额外拧螺丝锁紧,在炸机碰撞时也能通过小范围溃缩吸收冲击力,避免摄像头支架断裂。整体结构没有冗余的设计部件,每一处结构都对应实际装机的功能需求,在微型机架的重量、强度、安装便利性之间做了较好的平衡,适合微型FPV穿越机的装机使用,也能作为小型巡检无人机的基础机架结构,适配不同功能的任务载荷。
