适配CineLog35机架的GPS与VTX安装固定座

　　在小型穿越机尤其是3.5英寸涵道机的改装与装机过程中，飞控外设的安装布局一直是结构设计的核心难点之一，尤其是GPS模块、图传发射端（VTX）以及无线电天线这三类高频信号部件，既要保证安装牢固度应对飞行中的高频振动，又要避免金属机架、动力线路的信号遮挡，同时还要控制整机重心偏移，不能额外增加过多风阻。这款安装结构正是针对GEPRC CineLog35这款3.5英寸涵道穿越机的机架安装孔位专门设计的集成固定座，解决了零散外设安装时的布局混乱、信号干扰、固定不牢等实际装机痛点。

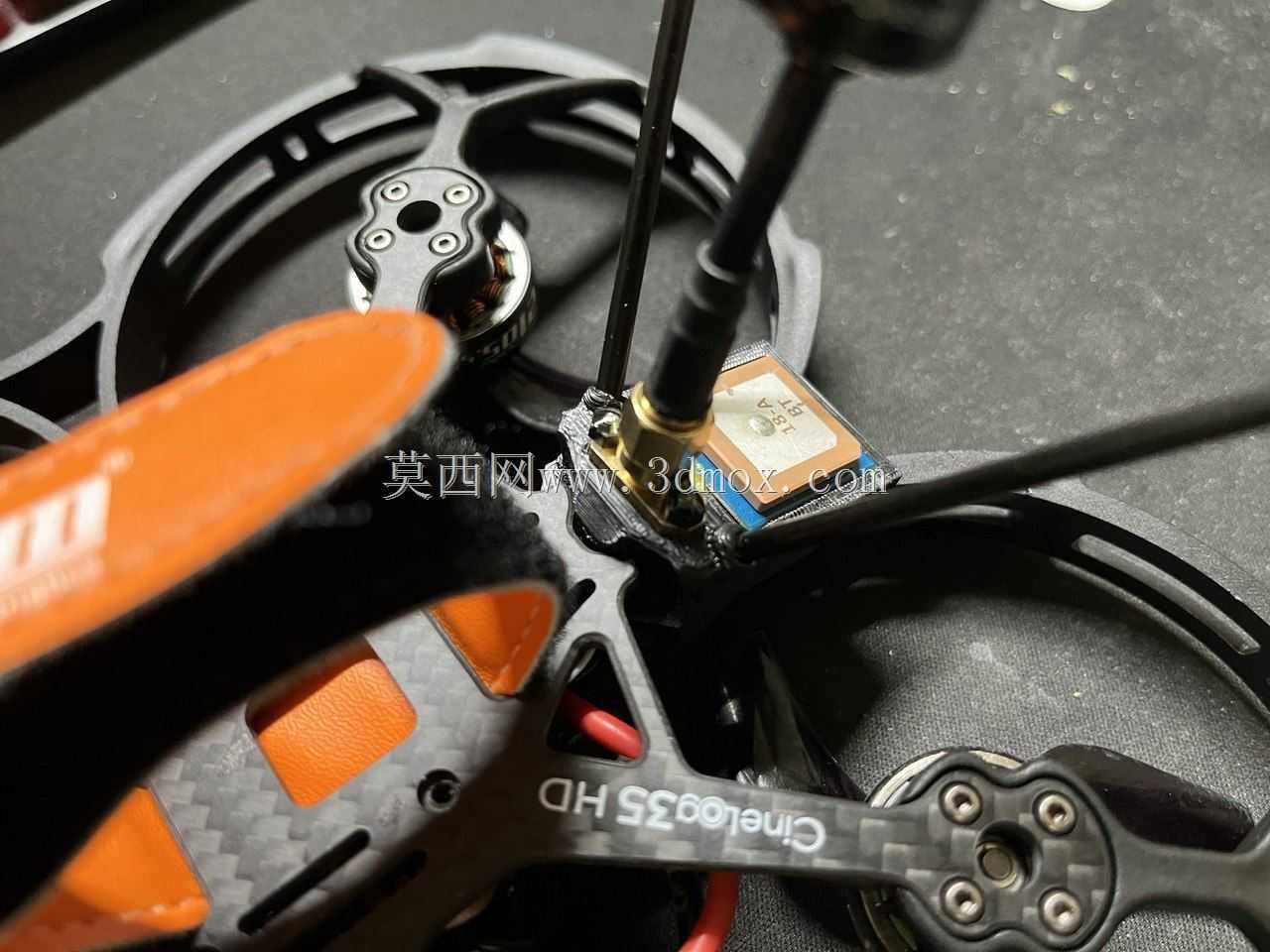

　　从实际装机场景来看，CineLog35作为主打高清拍摄的涵道穿越机，机架内部空间极为紧凑，原有出厂布局中GPS模块通常需要粘贴在机架顶层，VTX则堆叠在飞控电调上方，天线走线随意，不仅在炸机时极易脱落，GPS模块的陶瓷天线朝向如果存在偏差还会直接影响搜星速度与定位精度，VTX的散热也会被堆叠结构影响，长时间大功率图传发射容易出现过热降频的问题。这款集成固定座直接利用机架顶部原有安装孔位固定，不需要额外对碳板进行打孔或者打磨，安装边界完全贴合CineLog35机架顶部的碳板轮廓，不会突出到涵道桨叶的旋转范围内，避免了飞行中与桨叶发生干涉的风险。

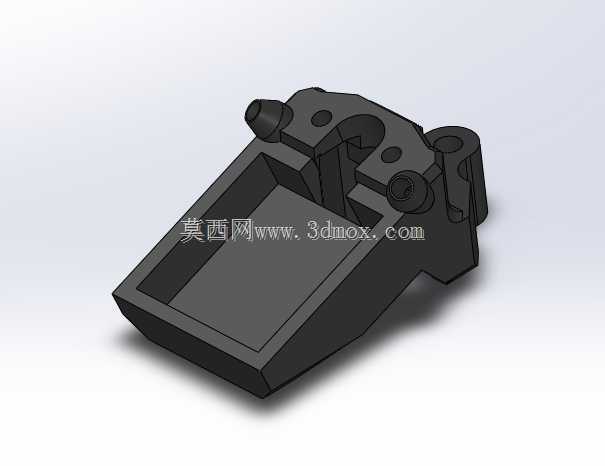

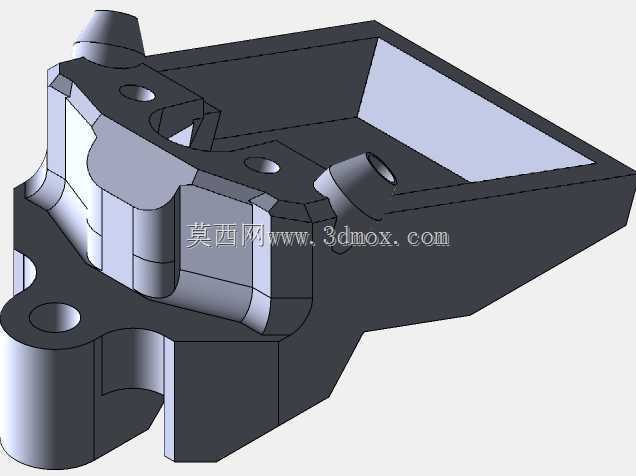

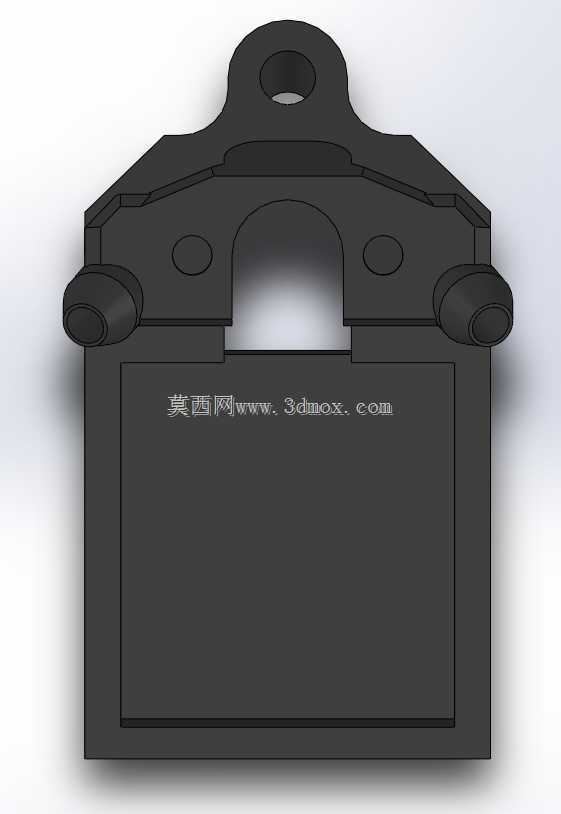

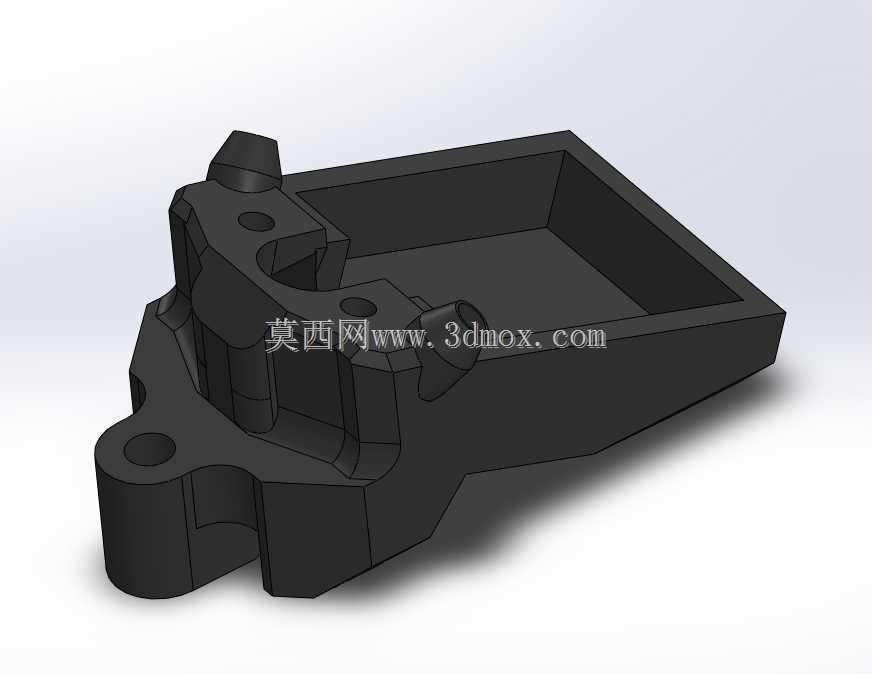

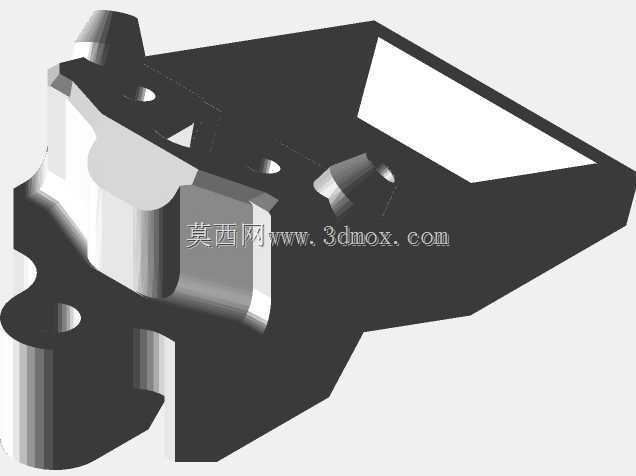

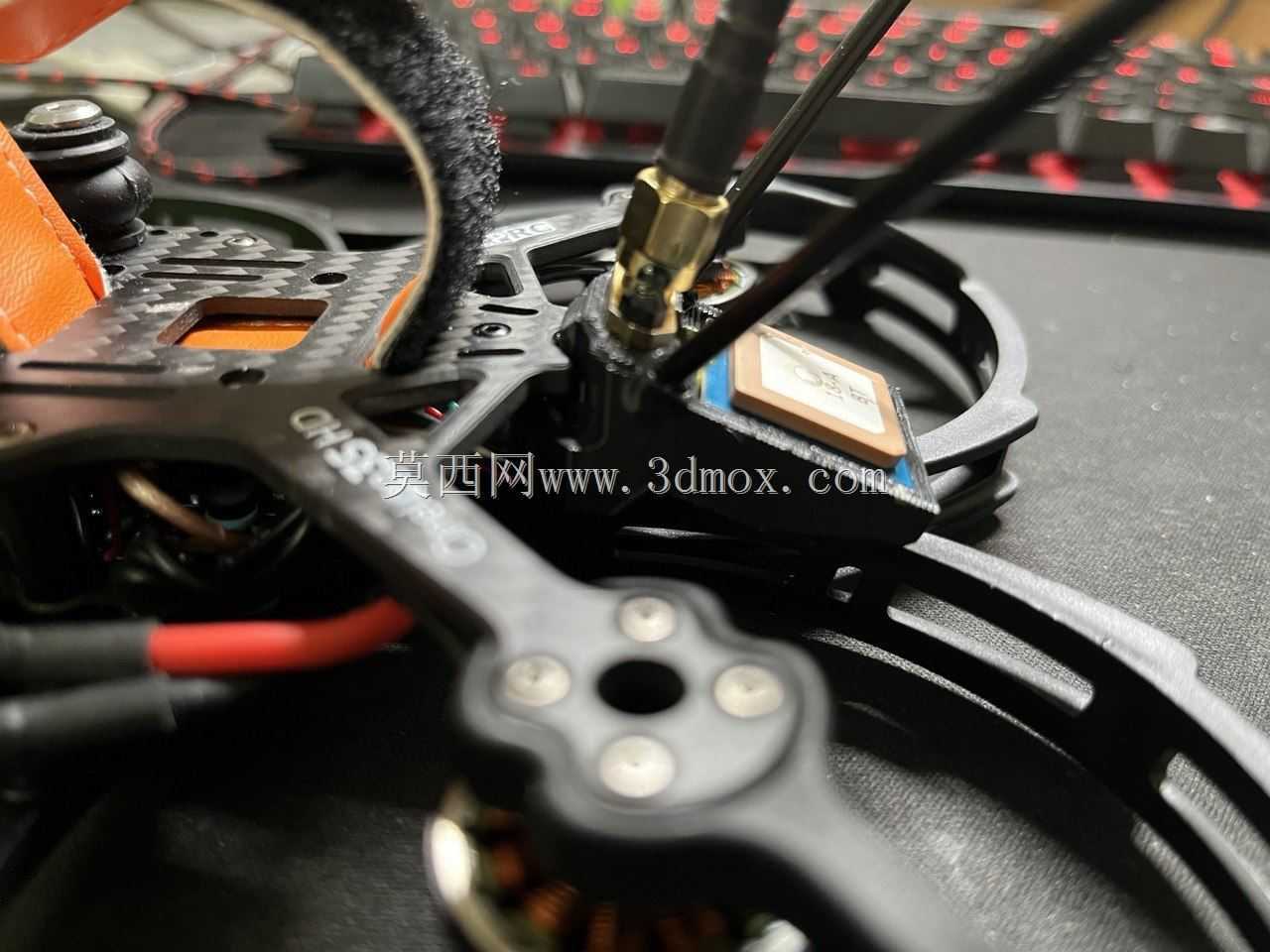

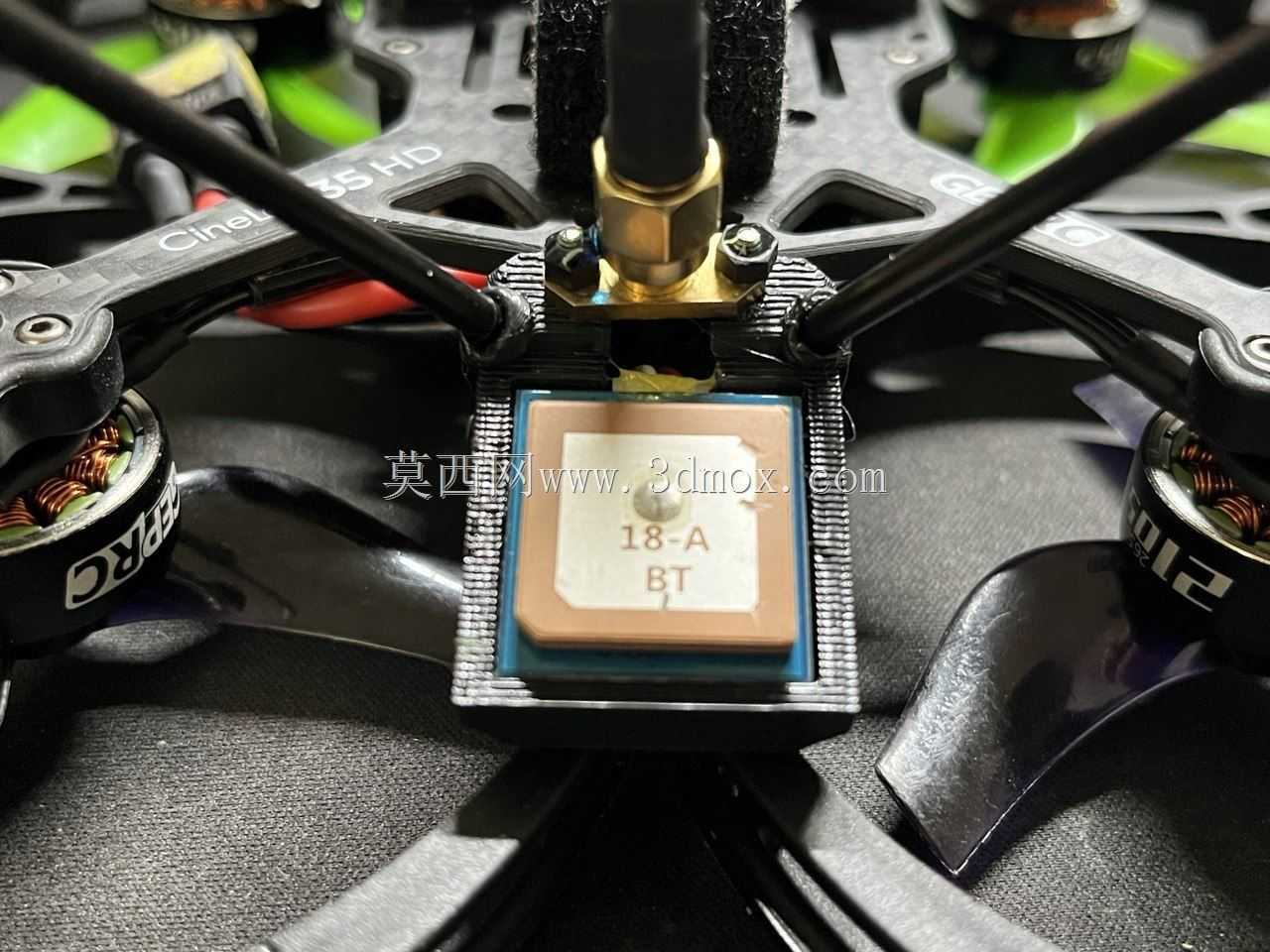

　　结构设计上，固定座采用分层承载的布局思路，最上层预留了标准GPS模块的安装槽位，槽位尺寸完全匹配常用的18系列陶瓷天线GPS模块，安装后陶瓷天线正面完全朝上无遮挡，模块四周预留了0.3mm的点胶槽，装机时可以用少量硅橡胶进行缓冲固定，既可以吸收飞行时的高频振动避免GPS模块出现定位漂移，也不会因为硬连接把振动直接传递到模块内部的MEMS传感器上。GPS模块下方的空腔专门用来放置VTX图传板，空腔高度匹配市面上主流的20*20mm安装规格的模拟与数字图传，底部预留了散热间隙，图传工作时产生的热量可以通过空腔内的空气流通带走，避免热量堆积在飞控堆叠层。固定座的前端预留了SMA天线座的安装孔位，孔位同轴度公差控制在0.1mm以内，安装图传天线后不会出现歪斜，天线走线可以顺着固定座侧面的走线槽直接连接到下方的VTX接口，不会出现线材被机架碳板磨损、被桨叶打到的问题。

　　从安装尺寸边界来看，整个固定座安装完成后，整体高度仅比原有机架顶层高出12mm，不会额外增加过多的正面风阻，对于涵道机的飞行姿态影响可以控制在可接受范围内；固定座的整体宽度与机架顶部碳板宽度保持一致，两侧没有突出结构，在穿飞狭小空间或者发生擦碰时，固定座本身可以作为缓冲结构先承接冲击力，保护内部的GPS与VTX模块不会直接受到撞击。走线槽的宽度预留了2mm，足够同时穿过图传同轴线、GPS连接线材，槽口边缘做了R0.5的圆角处理，不会划伤线材外皮造成短路隐患。

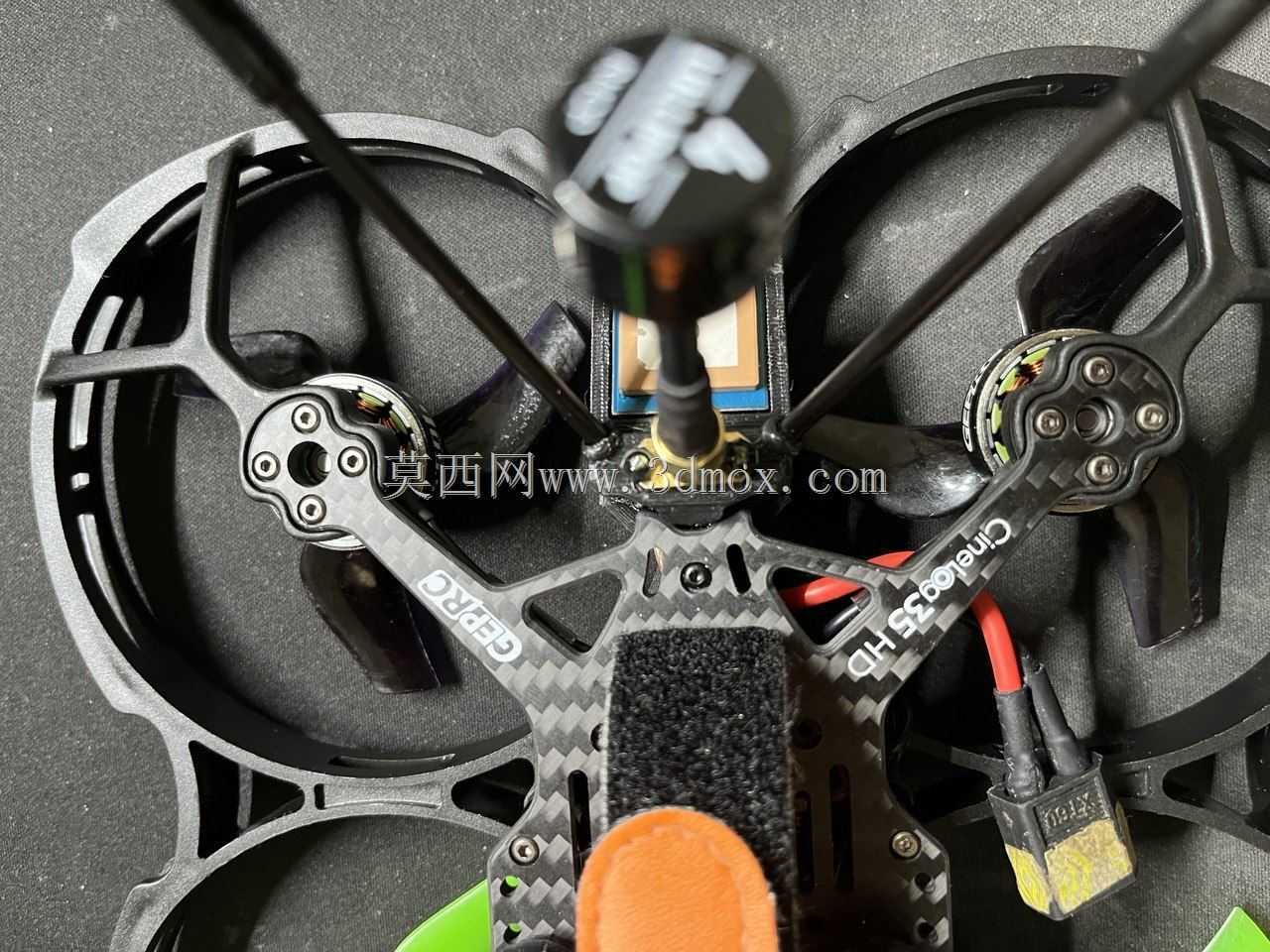

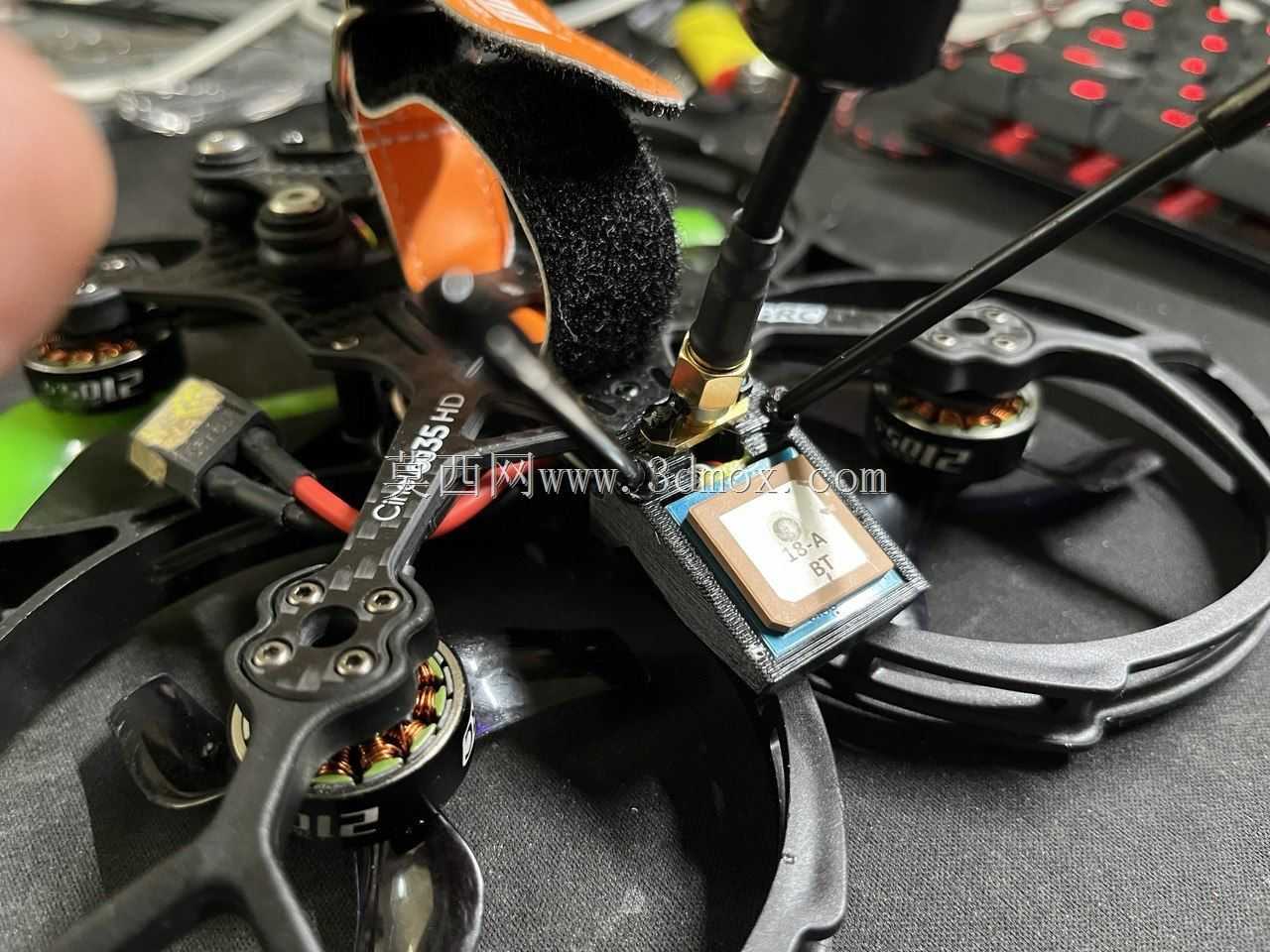

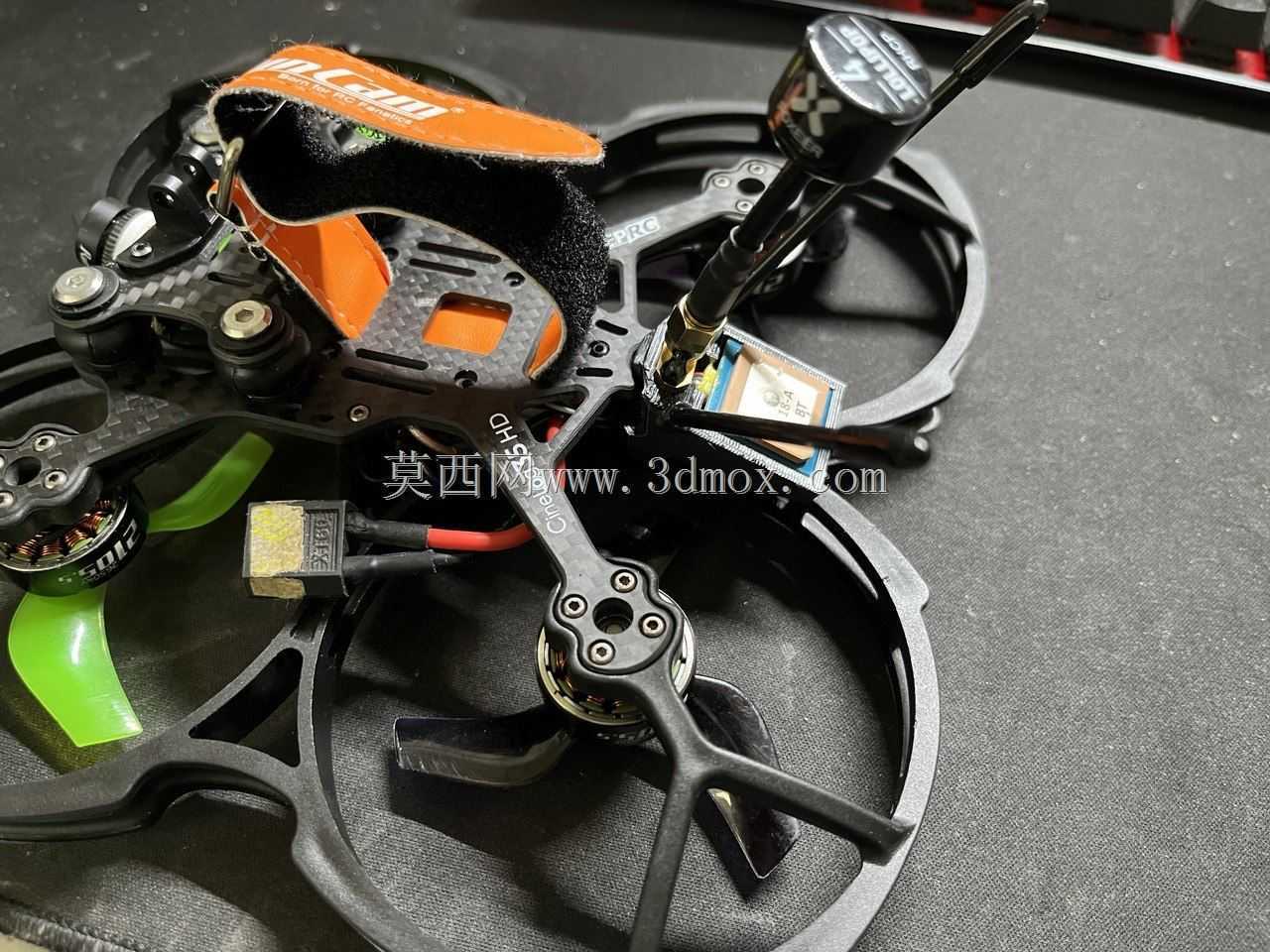

　　实际装机测试中，这款固定座可以让GPS模块的搜星速度比粘贴安装提升30%左右，因为天线完全无遮挡，定位精度也更稳定，在做花飞动作时不会出现定位漂移的问题；VTX放置在独立空腔后，连续大功率发射20分钟的外壳温度比堆叠安装时低12摄氏度左右，不会出现过热保护的情况；天线固定在专用孔位后，炸机时天线直接被撞歪损坏的概率大幅降低，不需要每次飞行后都重新调整天线角度。整个结构的安装只需要2颗M2螺丝就可以完成固定，拆装维护非常方便，需要更换图传或者GPS模块时不需要拆解整个机架堆叠，只需要拆下固定座的两颗螺丝就可以操作，大幅降低了日常维护的时间成本。对于经常改装CineLog35机架、需要优化外设布局的穿越机玩家与结构设计人员来说，这款集成固定座的结构思路也可以复用到其他同尺寸涵道穿越机的外设安装设计中，只需要调整底部安装孔位的间距就可以适配不同的机架型号，具备很强的结构参考价值。
