带结节结构的压缩机叶片翼型轮廓设计

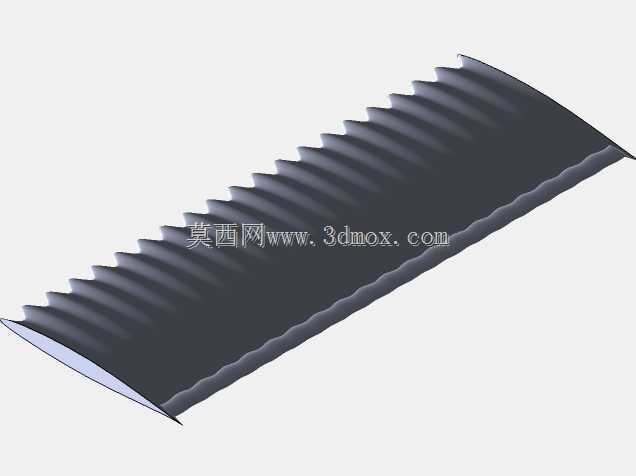

　　尤其是在机组需要经常偏离设计工况运行的场景下，带结节的前缘结构可以把大攻角下的分离涡切割成更小尺度的涡团，延缓附面层分离的起始位置，降低失速发生的概率。设计过程中首先要确定基础翼型的弦长、弯度分布，NACA65209本身属于中等弯度、最大厚度位置靠前的翼型，本身在亚音速流动条件下就有不错的升阻比特性，在此基础上设置前缘结节的时候，需要严格控制结节的波幅、波长参数，不能因为引入结节结构就破坏翼型原本在设计攻角下的流动特性——也就是说在额定工况点，带结节的翼型效率不能比光滑翼型有明显下降，这就需要在轮廓建模的时候，保证结节区域的型线过渡平滑，从波峰到波谷的曲率变化连续，不能出现局部的曲率突变，否则反而会在小攻角下诱发额外的流动损失。在透平压缩机、轴流通风机这类依赖流体动能转换实现压力提升的设备里，叶片翼型的轮廓设计直接决定整机的运行效率、噪声水平以及宽工况适应能力，过往常规的光滑前缘翼型在大攻角来流条件下，很容易出现附面层分离提前的问题，不仅会让叶道内的流动损失陡增，还会诱发明显的旋转失速，给机组的稳定运行带来隐患。这次的翼型轮廓设计，是在NACA65系列翼型的基础上做的改型探索，核心是在前缘区域引入仿生前缘结节结构，对比设计了带结节与光滑无结节两种轮廓状态，方便在仿真与试验阶段做直接的性能对标。从实际工程应用的场景来看，这类改型翼型既可以用在工业流程用的大型轴流压缩机的动叶、静叶设计上，也能适配民用通风设备、航空发动机低压压气机级的叶片改型需求，

　　从外形尺寸与安装边界来看，这类翼型的弦长可以根据实际叶高做等比例缩放，建模时保留了完整的翼型型线坐标点，不管是做直叶片还是扭叶片的堆叠设计，都可以直接提取型线作为截面轮廓，安装角的调整范围和常规NACA65系列翼型保持一致，不需要改动原有叶轮的轮毂、轮盖的安装接口尺寸，能直接适配现有压缩机级的通流部分改造，不需要重新设计叶道的通流边界。在实际建模的时候，两种轮廓的翼型都保持了相同的最大相对厚度、相同的弦长基准，唯一的变量就是前缘的结节结构，这样在做CFD仿真对比的时候，可以完全排除其他几何参数的干扰，准确评估结节结构对翼型气动性能的影响。很多一线的结构设计人员在做叶片改型的时候，很容易只关注翼型本身的气动参数，忽略了加工可行性，

　　这个翼型轮廓的结节结构采用正弦曲线过渡，不管是采用五轴铣削加工还是精密铸造，都能实现比较高的型面精度，不会出现加工死角，也不会给后续的叶片表面抛光、型面检测带来额外的难度。另外在安装边界的考虑上，翼型的根部型线和常规叶片的安装榫头接口可以做平滑过渡，不会因为前缘的结节结构影响根部的强度分布，在做强度校核的时候，结节区域的应力集中系数也控制在允许范围内，不需要额外加厚叶片根部就能满足离心载荷下的强度要求。从流动控制的原理上来说，前缘的结节结构相当于在叶片前缘形成了一系列的涡流发生器，能够把主流区的高动能流体引导到附面层底层，提升附面层内流体的动能，增强附面层抵抗逆压梯度的能力，这也是为什么这种结构能在大攻角下延缓分离的核心原因，

　　而设计的时候控制结节的尺寸参数，就是为了让这种涡流的强度刚好能起到流动控制的作用，又不会因为涡流强度过大带来额外的诱导阻力。在实际的设备运行场景里，很多压缩机用户都会遇到工况波动的问题，比如工艺系统的用气量变化、进气条件变化，都会让叶片的实际工作攻角偏离设计值，这时候采用这种带结节结构的翼型，就能拓宽压缩机的稳定工作范围，减少防喘振阀的开启频次，间接降低整机的运行能耗。对比两种轮廓的建模细节，光滑翼型的型线完全遵循NACA65209的标准坐标生成，带结节的翼型则是在前缘20%弦长的区域内，按照设定的波长波幅对型线做正弦规律的扰动，20%弦长之后的型线和光滑翼型完全一致，这样既保证了结节结构能作用在来流最先接触的前缘区域，又不会影响翼型后半段的压力恢复特性，尽可能降低改型带来的性能损失。对于三维建模从业者来说，这个模型可以作为翼型改型设计的基础模板，只需要调整结节的波幅、波长、分布范围参数，就能快速生成不同参数的仿生翼型模型，省去了重新计算翼型坐标的步骤；对于设备选型的工程人员来说，可以直接参考这个模型的结构思路，评估现有压缩机通流部分改造的可行性，判断这类改型是否适配自身的工况需求。
