民用航空涡扇喷气发动机外观结构三维数模

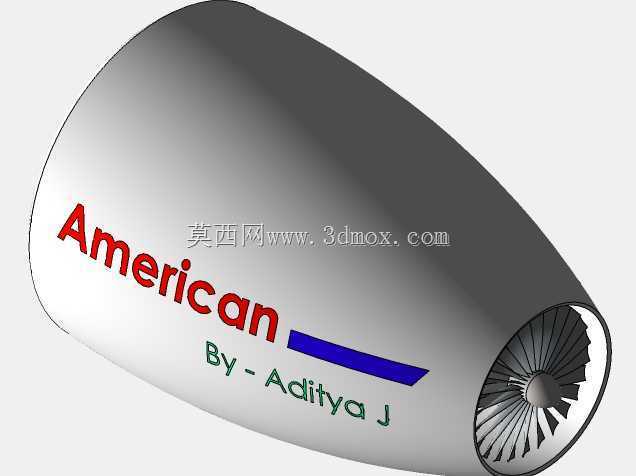

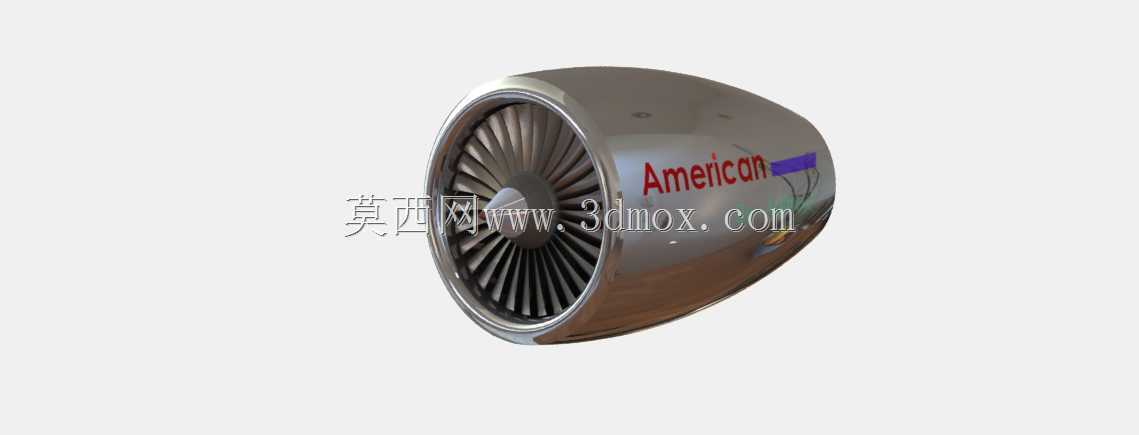

　　该三维数模还原了大涵道比民用涡扇喷气发动机的前部核心外观结构，覆盖进气整流罩、风扇转子叶片、机匣外壳等前端外露部件，可直接用于航空类产品展示、教学演示、场景装配等场景的结构参考。从实际工程应用来看，这类发动机前部结构是民用干线客机、大型货运飞机的核心动力外露段，日常航线维护中，该区域是航前航后检查的重点部位，需要核查整流罩外表面有无凹坑、掉漆、雷击痕迹，风扇叶片有无外物打伤、前缘侵蚀、叶尖间隙异常等问题，数模还原的曲面弧度、叶片排布密度，可直接用于机务培训的虚拟拆装、检查流程模拟，无需调用完整的发动机核心机涉密数模，适配非涉密类的教学、展示场景需求。

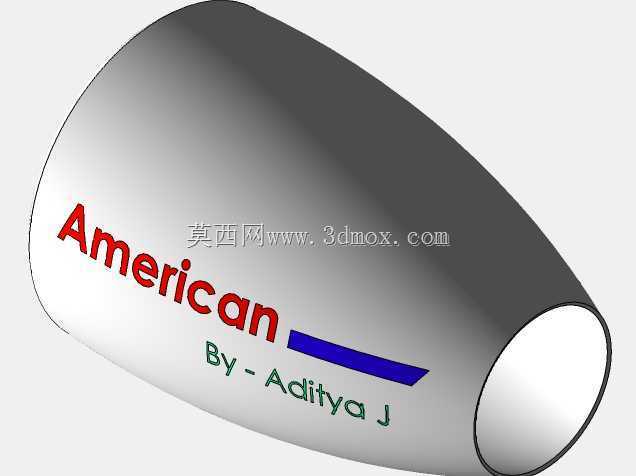

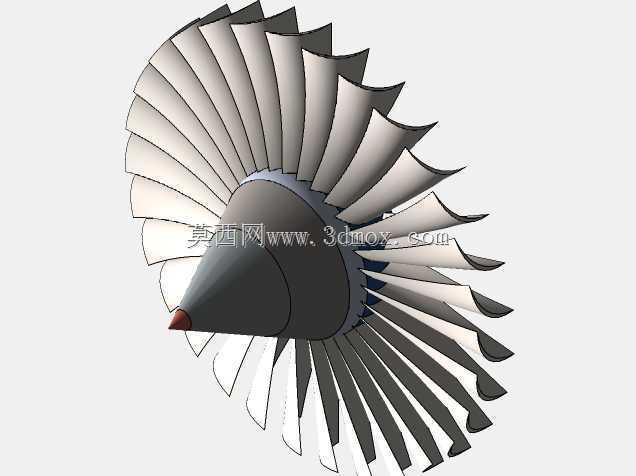

　　设计层面上，该数模优先还原了真实部件的曲面连续性，进气整流罩采用椭球流线型构型，曲面曲率从鼻锥顶点向机匣连接位置平滑过渡，避免气流在进气道前段产生局部分离，保证风扇进口截面的气流均匀度，降低风扇叶片的非定常载荷。数模中风扇叶片采用宽弦掠形设计，叶型从根部到叶尖的安装角连续扭转，匹配不同半径位置的气流速度三角形，减少叶尖泄漏损失，叶片前缘做了钝化处理，对应实际产品中的抗外物撞击设计，避免低空飞行时吸入的砂石、冰雹直接击穿叶片前缘。机匣部分还原了外壁的涂装标识区域、维护口盖的安装凸台位置，可直接用于渲染展示时的标识贴图定位，无需额外调整曲面UV。

　　从安装边界来看，该前部模块的后端连接法兰尺寸匹配常见的大涵道比发动机风扇机匣后端连接基准，数模中预留的安装边螺栓孔位排布，与核心机机匣的连接孔位节圆直径保持一致，若用于整机装配场景，可直接对接核心机、外涵道等后续段的数模，无需重新调整配合基准。外形尺寸上，数模还原的风扇直径对应1.5-2米级的民用涡扇发动机尺寸区间，整流罩长度约为风扇直径的0.4倍，整体比例符合真实航空发动机的尺寸配比，不会出现比例失调的问题，适配飞机整机装配时的发动机短舱匹配校验，可用于短舱内壁与发动机外壁的间隙检查，避免短舱设计时出现与发动机外壁的运动干涉。

　　功能特性层面，数模的叶片部分做了独立的实体拆分，每个风扇叶片都是单独的可编辑实体，可用于模拟叶片的转动动画、单个叶片的损伤替换演示，也可基于该数模衍生出叶片拆换的维修培训课件。整流罩部分做了壁厚的实体预留，若需要进一步细化内部结构，可直接在现有外曲面基础上偏移生成内壁曲面，添加防冰管路、雨蚀防护层等内部细节，无需重新构建外轮廓曲面。机匣部分的外表面预留了传感器安装座的凸台位置，对应实际发动机上的进气压力传感器、温度传感器的安装点位，可直接拓展添加传感器类的附属部件数模，适配更精细化的航电系统展示需求。

　　在实际的工程应用场景中，这类简化的外观结构数模还可用于机场地面保障设备的适配设计，比如发动机进气道保护罩、风扇包皮拖车的尺寸匹配设计，通过导入该数模，可直接校验保护罩与整流罩曲面的贴合度，拖车工作平台与发动机机匣的高度匹配性，减少实物试装的迭代次数。对于航空科普类的展陈项目，该数模的曲面精度足够支撑3D打印1:10等比例的展示模型，表面可直接喷涂航空公司标识，还原真实发动机的外观质感，无需额外做曲面光顺处理。
