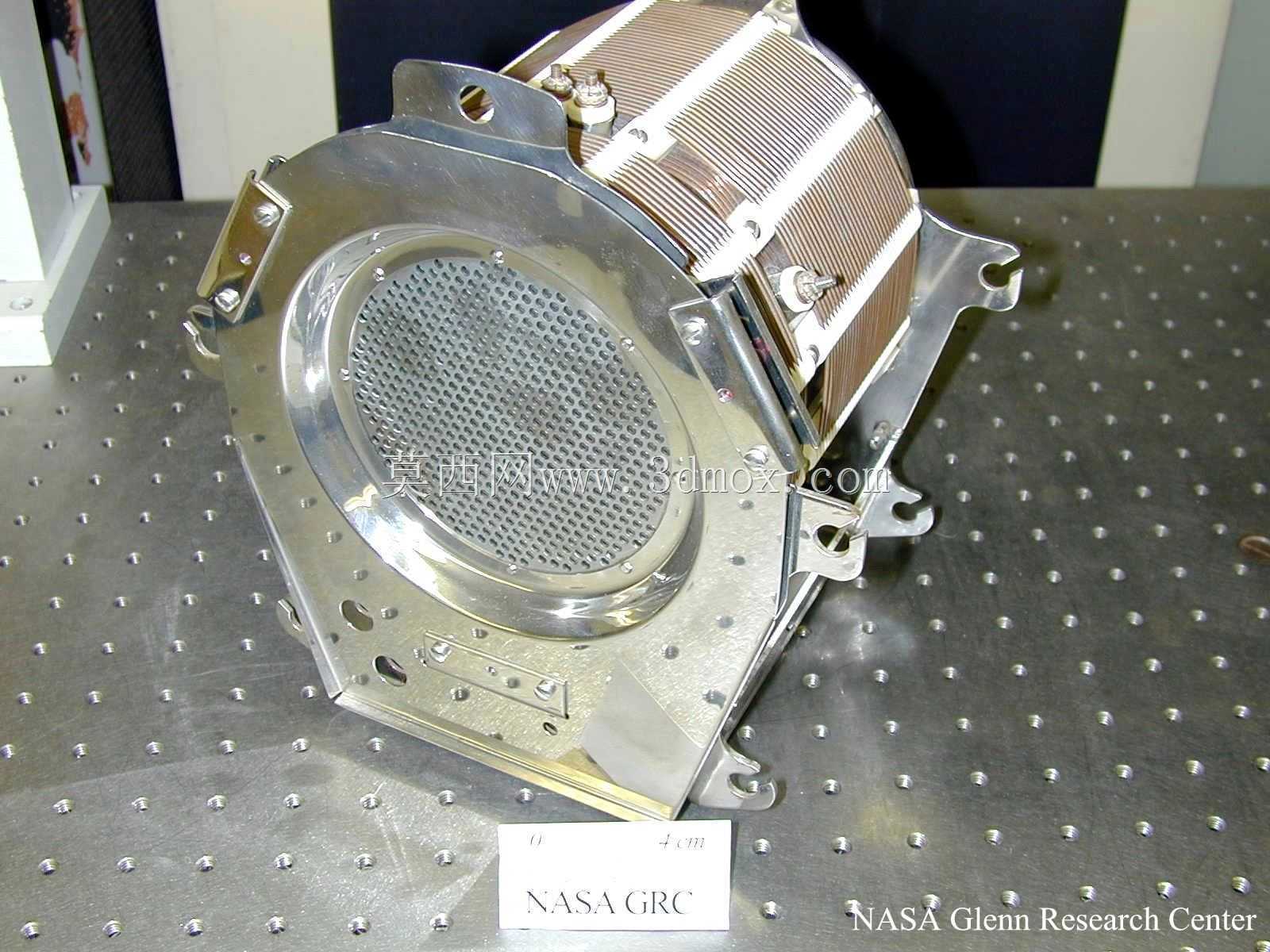

氙工质栅格离子电推进推力模块结构

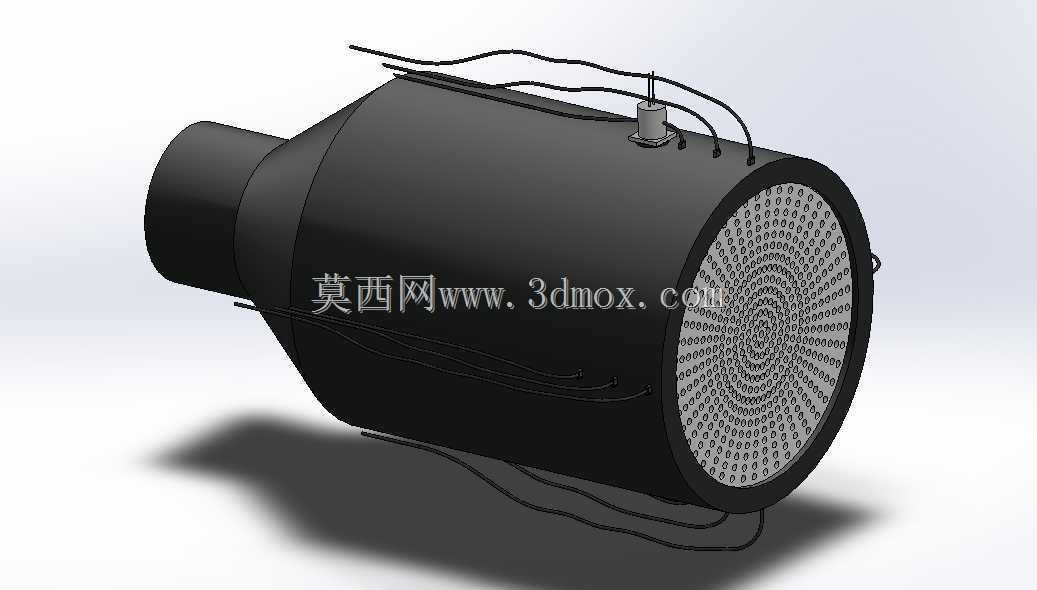

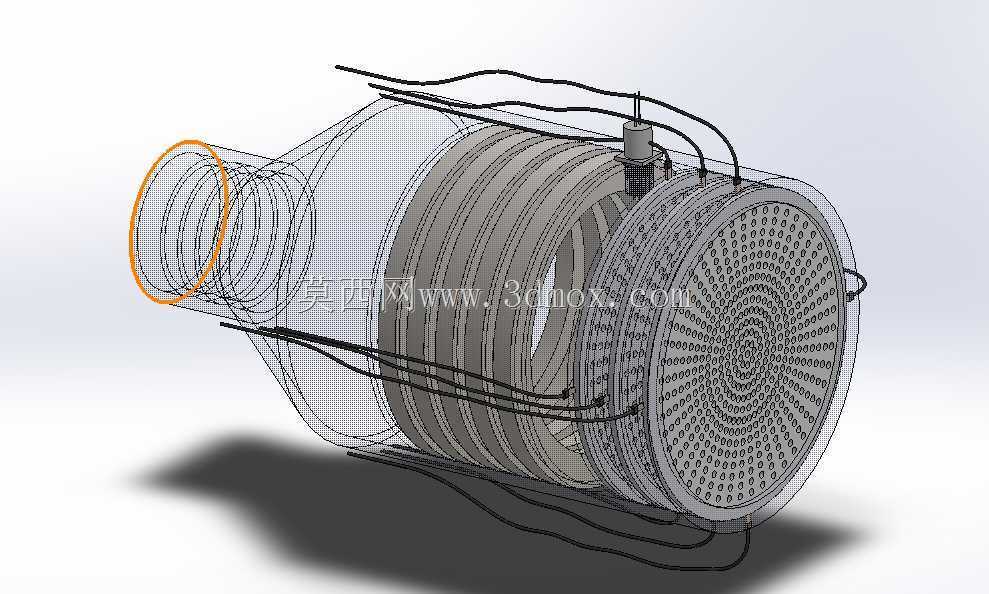

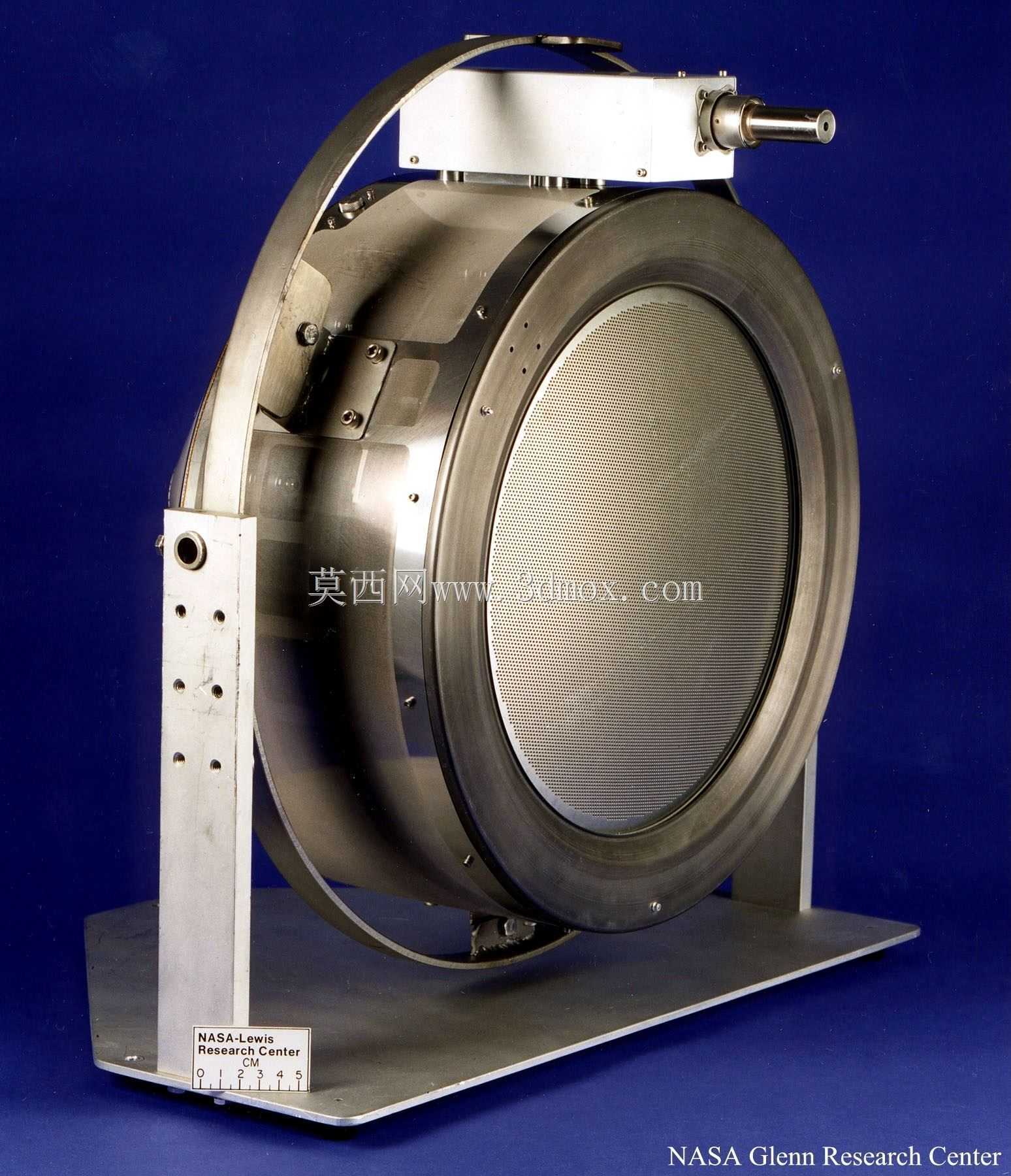

　　该推力模块主要面向深空探测航天器、长寿命在轨卫星的姿轨控动力场景，区别于传统化学推进系统，依靠电离工质后经栅格电场加速喷出形成反作用推力，可大幅压缩推进剂携带量，延长航天器在轨服役周期，适配长航时深空飞行、地球同步轨道卫星位置保持、低轨星座卫星轨道抬升与阻力补偿等实际工况。从结构设计逻辑来看，模块整体采用回转式筒体布局，前端为收敛式工质输入接口，可直接对接航天器工质供给管路，接口处采用标准密封连接边界，安装时无需额外定制转接结构，可直接嵌入现有航天器推进舱的安装框架内。筒体中段为电离腔与磁约束结构安装区域，外部预留的走线接口可直接连接星上供电与控制链路，线缆采用沿筒体表面敷设的走线方式，避免突出结构影响安装间隙，

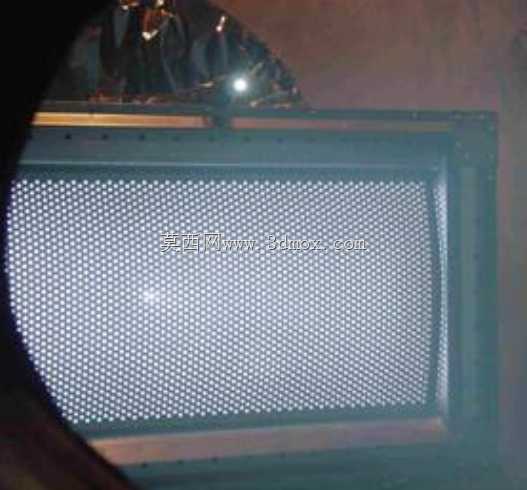

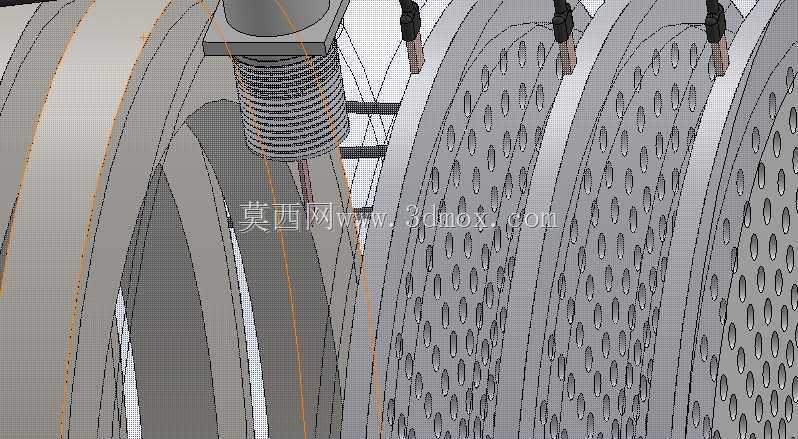

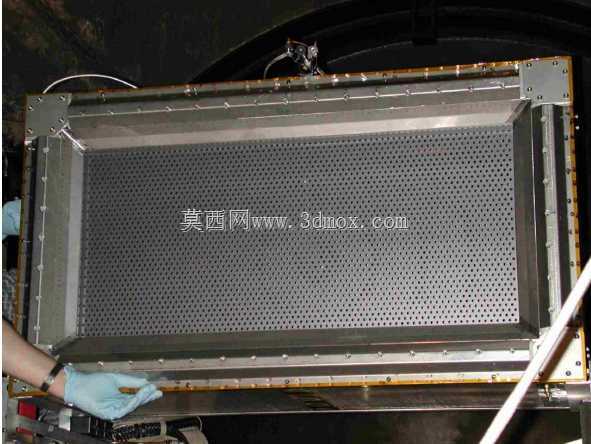

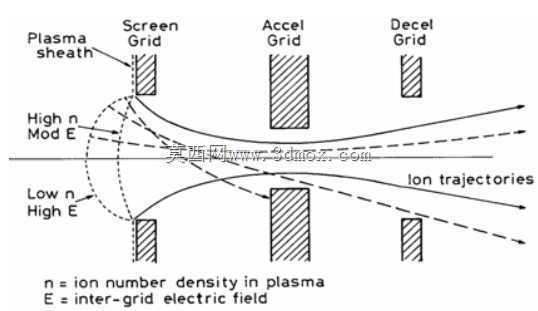

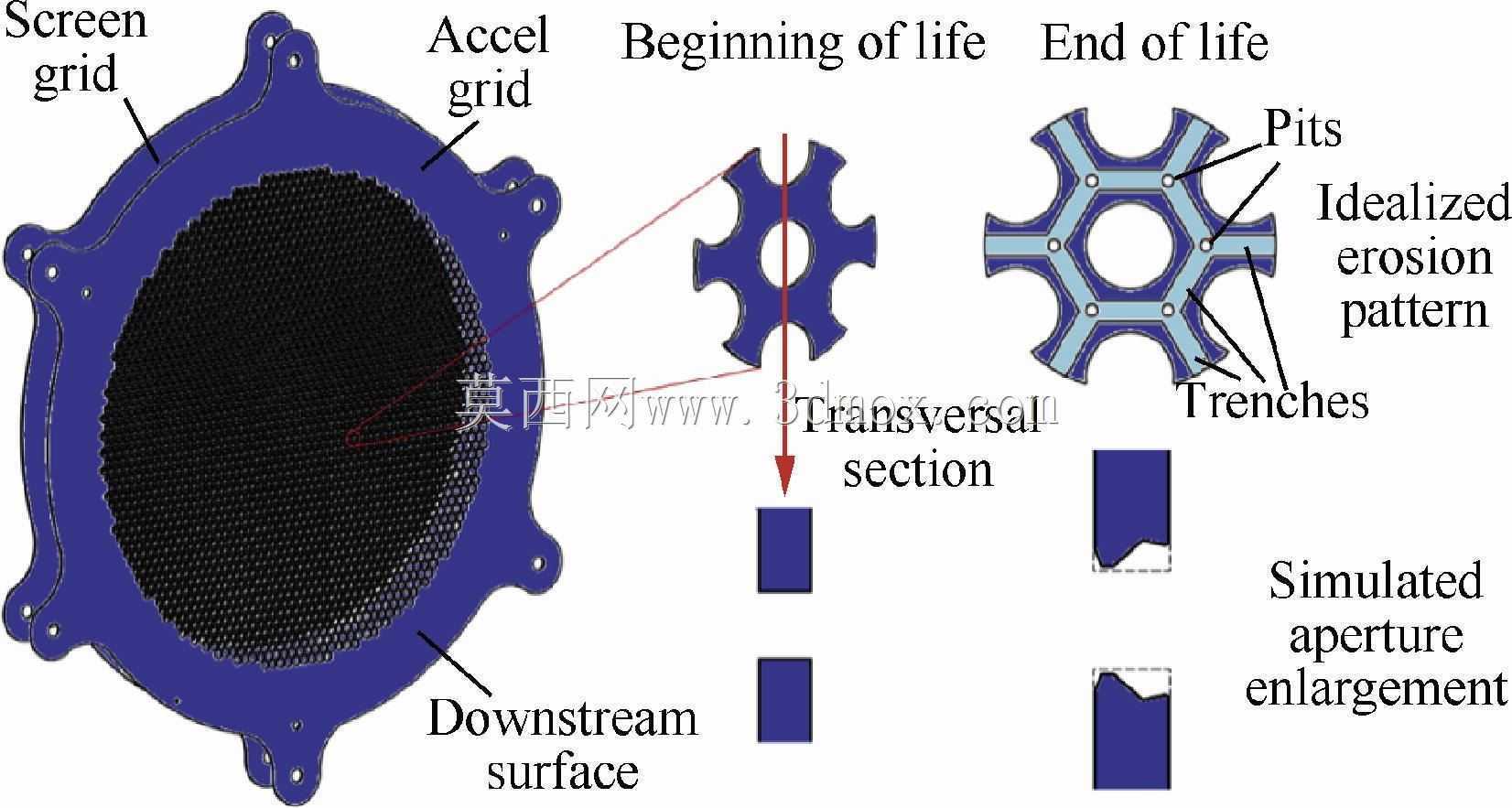

　　同时减少空间碎片撞击线缆的风险。模块尾部为核心的栅格加速组件，采用密集孔阵列式双栅格结构，加速栅与屏栅之间保持严格的平行度公差，孔位同轴度控制在微米级，避免离子轰击栅格表面造成结构侵蚀，延长模块工作寿命。设计过程中优先考虑了空间环境下的结构可靠性，筒体外壳采用轻量化高强度合金材质，壁厚在满足结构刚度要求的前提下做了减薄处理，整体重心沿筒体中心轴线分布，安装时可直接通过筒体侧面的安装耳片与航天器舱板固定，安装孔位采用对称布局，适配不同规格的推进舱安装基准。栅格组件与筒体之间采用绝缘隔热连接结构，避免电离腔的高温传导至筒体外部影响周边星载设备，同时隔绝栅格高压与筒体结构之间的放电风险。工质流道从前端接口延伸至电离腔内部，

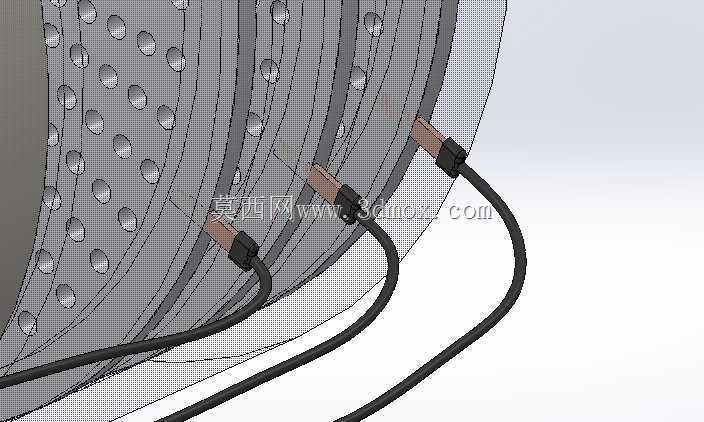

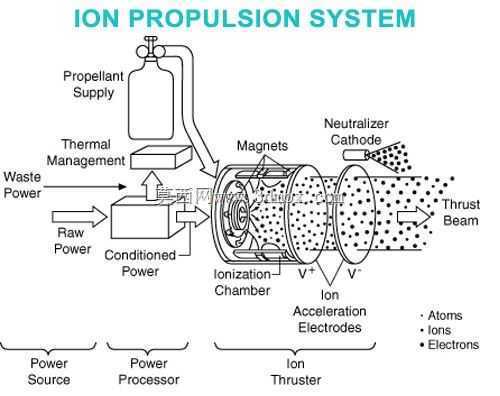

　　采用匀流结构设计，保证氙工质进入电离腔后分布均匀，提升电离效率，减少工质浪费。外部走线采用耐高温耐辐照的线缆护套，沿筒体预设的走线槽固定，线缆末端的接插件采用航天标准规格，可直接与星上线缆对接，无需额外处理线序。从安装边界来看，模块整体最大外径为尾部栅格组件的外圆尺寸，筒体段外径略小于栅格外径，安装时周边预留的安全间隙可控制在较小范围，提升推进舱的空间利用率；前端接口的伸出长度较短，不会与舱内其他管路、设备产生干涉。实际工作过程中，工质从前端接口进入电离腔后被阴极发射的电子电离形成等离子体，在尾部栅格的高压电场作用下，离子被加速喷出形成推力，模块的推力调节可通过调整栅格电压、工质流量实现，可适配不同任务阶段的推力需求，

　　从微牛级的精细姿控到毫牛级的轨道机动均可覆盖。结构设计阶段充分考虑了空间热环境的影响，筒体外部可根据实际需求粘贴多层隔热组件，栅格边缘预留了温度传感器安装位，可实时监测工作过程中的栅格温度，避免过热导致栅格变形。模块的整体结构无多余突出部件，所有连接部位均采用圆角过渡，减少应力集中，同时降低发射过程中振动载荷对结构的影响，安装耳片处做了局部加强处理，可承受发射阶段的过载冲击。
