带键槽圆柱轴段法兰联轴器结构设计

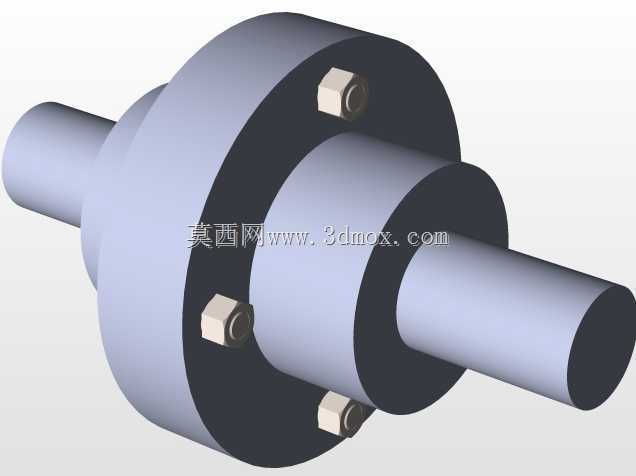

　　在常规工业传动系统的轴系布局里，法兰联轴器是实现两根同轴线轴段刚性连接的核心部件，这类结构常出现在中小型电力配套设备、通用输送线驱动端、小型泵组与电机的输出对接工位，区别于弹性联轴器的缓冲补偿特性，刚性法兰联轴器更适配对中精度要求高、传动载荷平稳无强冲击的工况场景，能保证两端轴段的同步回转精度，不会出现传动滞后或者角向偏移带来的运转抖动问题。

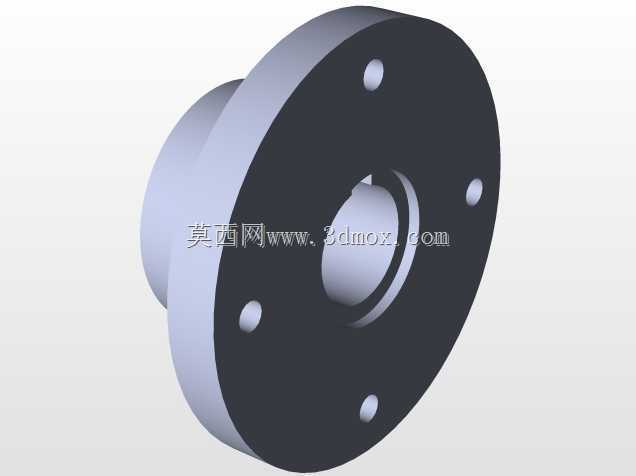

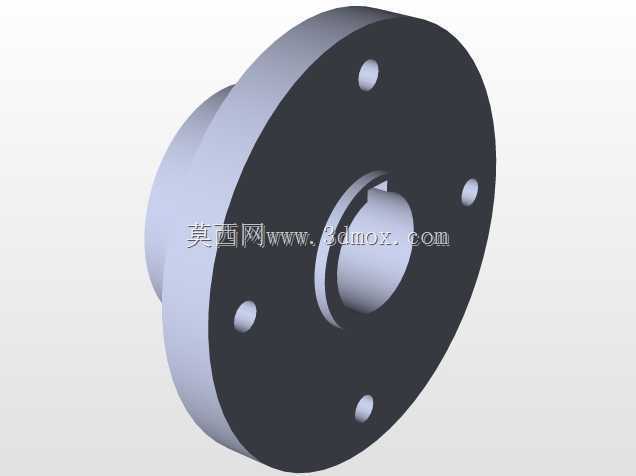

　　从实际功能逻辑来看，这个带单键槽的圆柱轴段结构，是法兰联轴器与主动/从动轴配合的核心连接部位，轴段外圆加工的通长键槽，是用来装配平键实现周向固定，抵消轴与联轴器轮毂之间的相对转动趋势，保证转矩可以从轴端平稳传递到联轴器法兰端，再通过法兰端面的螺栓组锁紧，把转矩传递到另一侧对接的轴段上。这类结构的设计首先要匹配对接轴的直径公差，轴段与联轴器轮毂的配合通常选过渡配合，既保证装配时的同轴度精度，也避免过盈量太大导致现场装拆困难，尤其是在设备维护需要更换密封件或者轴承的场景下，不需要做破坏性拆卸就能完成联轴器的分离操作。

　　设计这类轴段结构的时候，首先要核算轴段的有效配合长度，要保证键槽的工作长度满足转矩传递的挤压强度要求，平键的侧面是主要的工作面，键槽的深度公差要严格控制，太浅会导致键装配后突出量过大，压入轮毂时挤裂配合面，太深则会导致键的有效接触高度不足，大载荷下容易出现键的剪切失效。轴段的端面边缘要做小尺寸的倒角处理，一方面是去除机加工产生的毛刺锐边，避免装配时刮伤轮毂内孔的配合表面，另一方面也能起到导向作用，方便现场安装时快速对准轮毂内孔，减少装配对位的时间成本。轴段外圆的圆柱度公差需要控制在合理范围内，避免出现锥度或者椭圆度超差，导致装配后轮毂与轴的接触面积不足，运转时出现应力集中，长期交变载荷下出现轴段的疲劳裂纹。

　　从安装边界的角度考虑，这个轴段的长度要匹配对接轮毂的深度，不能出现轴段过长顶死轮毂端面，或者轴段过短导致配合长度不足的问题，键槽的位置要与法兰端的螺栓孔位置做角度对应，方便现场装配时对准键的安装位置，也能保证螺栓锁紧时法兰端面的压力均匀分布，不会出现偏载导致法兰面翘曲。法兰联轴器在装配完成后，要先手动盘车检查回转是否顺畅，没有卡滞点之后再进行空载试运转，确认运转过程中没有异常振动和异响，才能逐步加载到额定工作载荷。这类刚性联轴器对安装时的两轴对中精度要求较高，现场安装时需要用百分表打表检测径向和端面跳动，控制对中偏差在允许范围内，否则运转时会在轴端产生附加的弯曲应力，长期运行会导致轴承过早失效，甚至出现轴段断裂的故障。

　　在日常运维的场景里，这类结构的检查重点是键槽的配合间隙、法兰连接螺栓的预紧力，以及轴段配合面有没有出现锈蚀或者磨损的痕迹，如果发现键槽侧面出现压溃变形，要及时更换匹配尺寸的平键，避免间隙过大导致传动时的冲击载荷损伤其他传动部件。法兰端面的结合面要保证清洁无杂物，装配时不能在结合面间加垫片类的调整件，否则会影响两轴的同轴度，也会导致螺栓锁紧后法兰面的接触压力不均匀，传递大转矩时出现法兰面打滑的问题。
