行星齿轮传动指针式机械演示结构

　　这套行星传动结构的设计初衷，是为机械原理教学、小型天文演示装置、工艺摆件类产品提供可直接复用的传动内核，区别于常规工业行星减速机构的大负载设计取向，这套结构更侧重传动过程的可视化展示，所有啮合齿面、传动连杆的运动轨迹都完全外露，能让观察者直观看到行星轮系的运动逻辑。从实际应用场景来看，这类结构既可以作为高校机械原理课程的演示教具，帮助学生理解行星轮系的传动比计算、运动合成逻辑，也可以经过外观适配后做成桌面工艺装置，或是小型计时、指示类设备的核心传动单元，部分定制化的文创类机械产品也会采用类似的传动结构来提升机械质感。

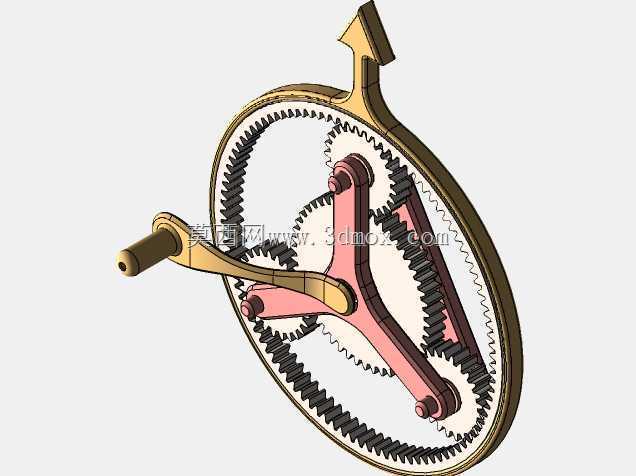

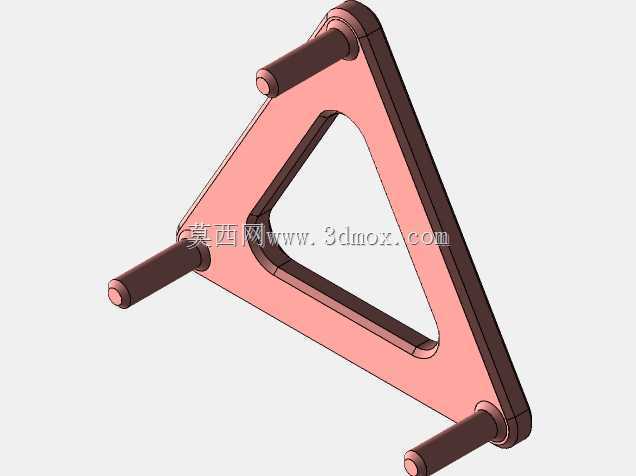

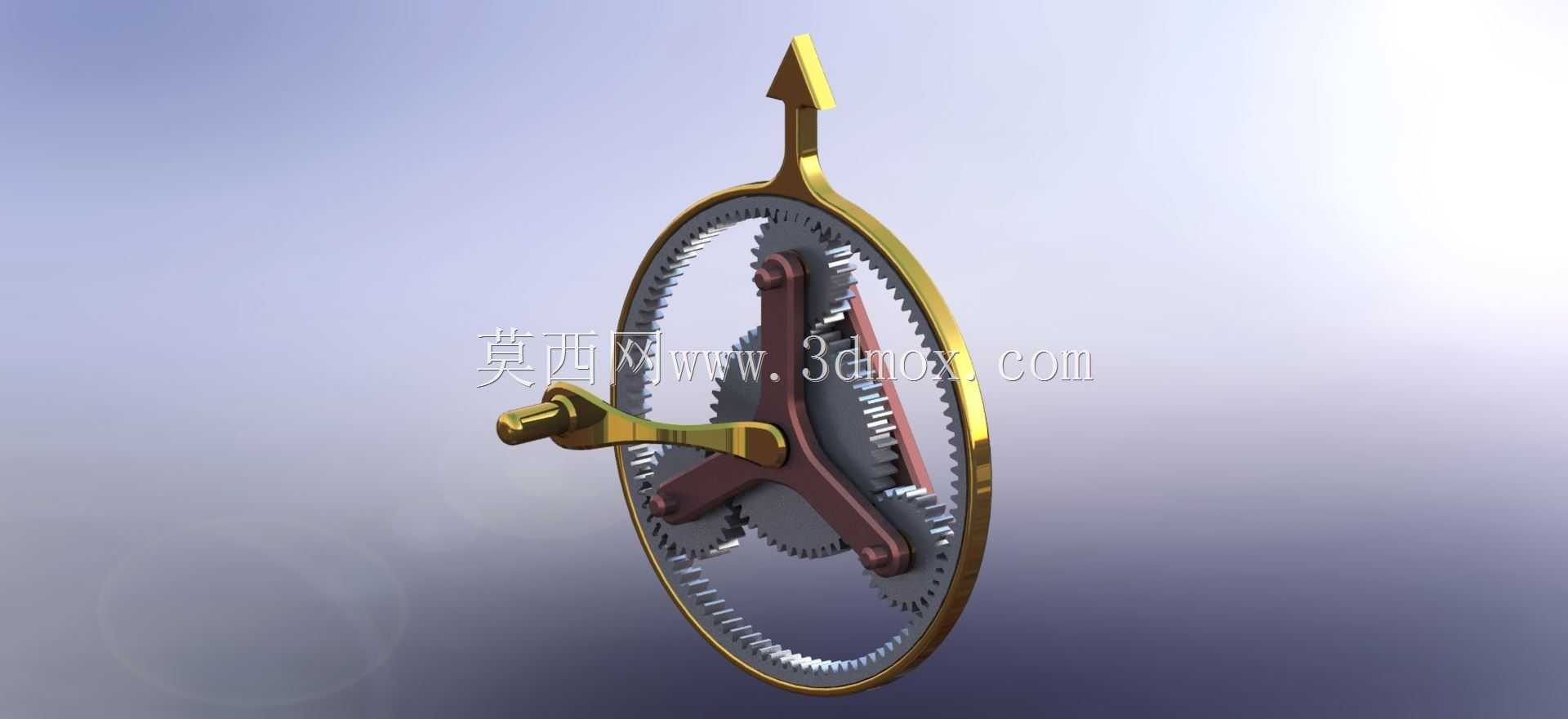

　　整套结构的核心传动逻辑依托内齿圈、三个行星轮、中心太阳轮的配合实现，输入端的曲柄与行星架直接固连，当外力驱动曲柄转动时，行星架会带动三个均匀分布的行星轮沿着固定的内齿圈做公转，同时行星轮自身也会围绕各自的转轴产生自转，这套复合运动最终通过顶部的指针轴输出，带动指针完成定角度的转动，传动过程中没有多余的空行程，齿侧间隙控制在演示类结构的合理范围内，转动时不会出现明显的卡顿或回差。设计过程中没有采用工业行星减速器常用的封闭箱体结构，而是用前后两个支架作为所有传动部件的安装基准，前支架同时承担曲柄的转动限位作用，支架上的安装孔位同轴度公差控制在0.02mm以内，避免转动过程中出现卡滞；垫圈部件被布置在每个转动副的接触面之间，用来抵消不同零件加工时的厚度误差，同时减少转动过程中的金属摩擦，提升整体的传动顺滑度。

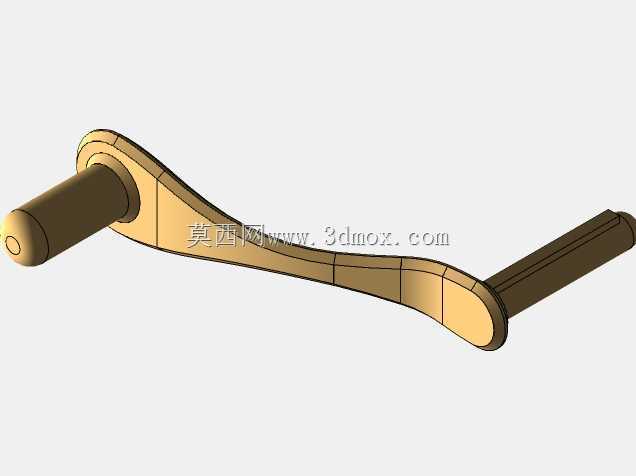

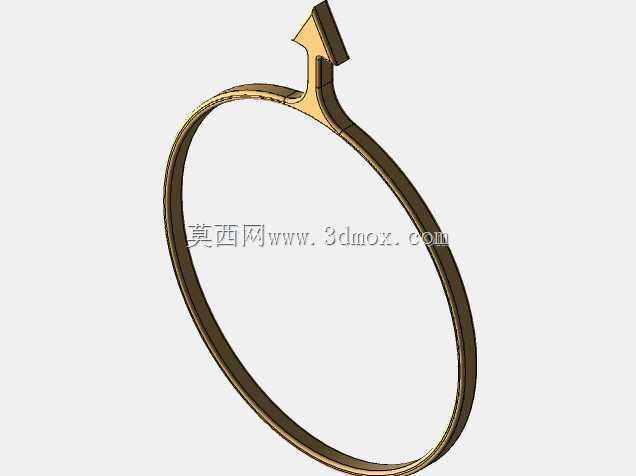

　　从安装边界来看，整套结构的最大外轮廓由顶部的内齿圈决定，内齿圈的外径是整个结构的最大径向尺寸，指针处于竖直向上位置时为结构的最大轴向高度，安装时只需要固定底部支架的两个安装孔位即可完成整体固定，不需要额外设计复杂的安装基座。所有齿轮的齿形都采用标准渐开线齿形设计，啮合重合度在1.2以上，保证传动过程的连续性，不会出现齿面跳齿的问题；曲柄的握持部分做了圆弧过渡处理，手动驱动时的受力角度更符合人体操作习惯，不需要施加过大的力矩就能带动整套结构平稳运转。

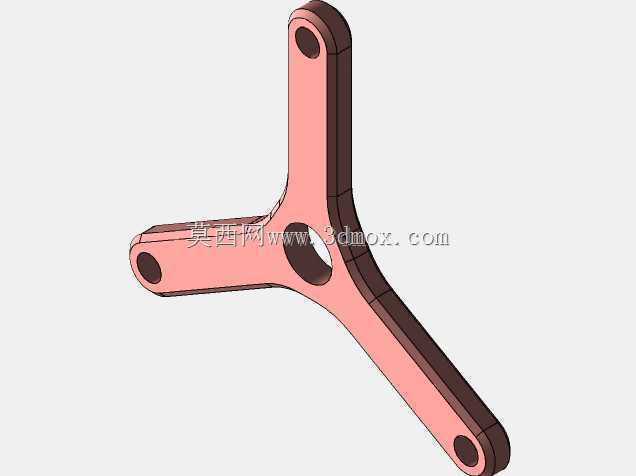

　　在细节设计上，三个行星轮采用三角分布的布置方式，每个行星轮的转轴都压装在行星架上，装配时不需要额外的粘接或焊接工序，依靠轴孔的过盈配合就能实现可靠固定，拆解维护时只需要用顶针就能将转轴顶出，方便更换磨损的零件。指针与输出轴之间采用扁位配合，传递扭矩时不会出现指针与轴之间的相对转动，保证指针指示位置的准确性。内齿圈的外圈做了亮面倒角处理，既可以提升外观的精致度，也能去除加工时产生的锐边，避免装配或操作时划伤手部。整套结构没有设置额外的密封或润滑结构，因为演示类场景下的运转转速低、负载小，依靠零件本身的加工表面粗糙度就能满足长期运转的耐磨要求，不需要定期加注润滑脂，后期维护成本极低。对于需要做二次开发的设计者来说，只需要修改指针的造型、支架的外观轮廓，或是调整内齿圈与太阳轮的齿数比，就能适配不同的传动比需求，实现不同的指针转动速度，满足不同场景的使用要求。
