电力变压器用单缸散热绝缘结构件

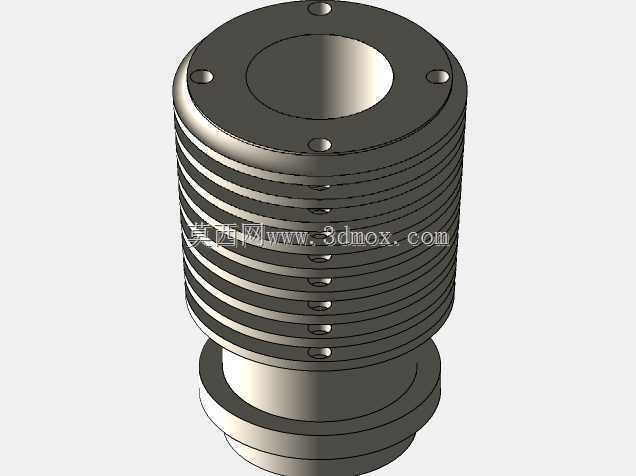

　　该结构件应用于油浸式电力变压器的器身装配环节，主要承担绕组端部定位、绝缘隔离以及辅助散热的多重作用，在中小型配电变压器、特种整流变压器的器身结构中应用较为广泛。从实际装配场景来看，该零件安装于变压器绕组的上下端部位置，上端面的法兰安装孔通过绝缘螺栓与上夹件实现刚性连接，下端的凸台结构嵌入绕组端部的绝缘纸筒定位槽内，既可以限制绕组在短路电动力作用下的轴向窜动，也能在绕组与夹件之间形成稳定的绝缘间隙，避免夹件等金属结构件与带电绕组直接接触引发放电故障。

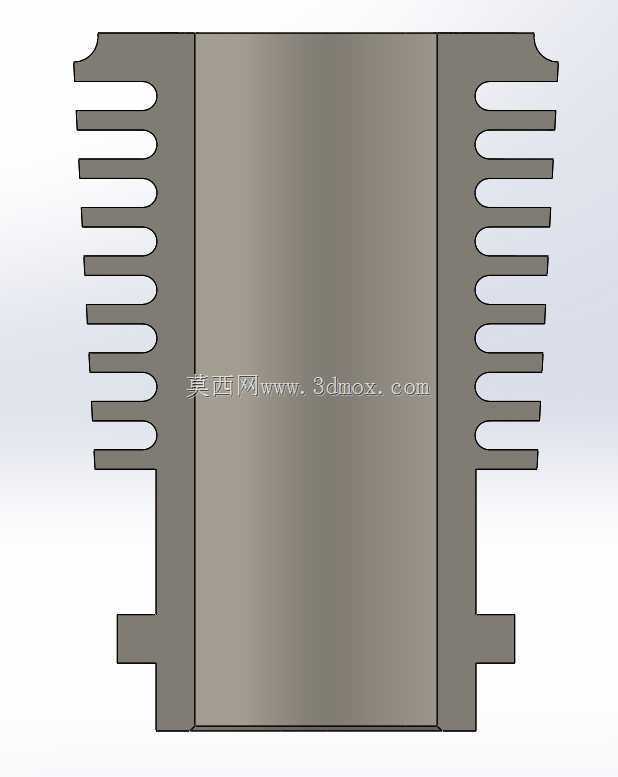

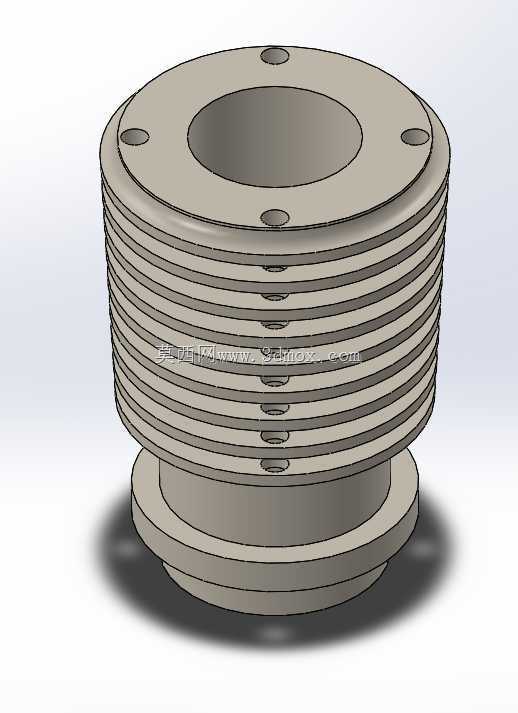

　　设计过程中首先考虑的是变压器运行时的热场分布需求，零件外壁设置的多层环形散热翅片，并非传统意义上的外露散热结构，而是浸没在变压器绝缘油内部，当绕组发热导致绝缘油产生温差对流时，翅片结构可以大幅增加与绝缘油的接触面积，将绕组端部传导至零件的热量快速交换到循环的绝缘油中，再通过变压器外部散热器带出，有效降低绕组端部的局部热点温度，避免绝缘材料长期过热老化。翅片之间的间距经过反复校核，既保证足够的散热面积，也避免间隙过小导致绝缘油中的油泥、杂质沉积堵塞油道，影响长期运行的散热效率。

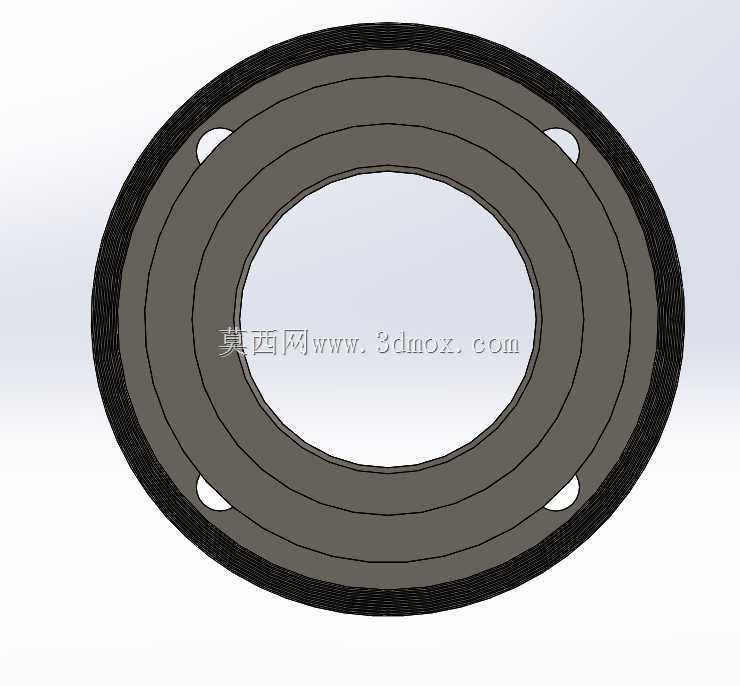

　　上端法兰的六个安装孔采用均匀圆周排布，孔位公差控制在±0.1mm范围内，保证安装时与夹件的安装孔位精准对齐，避免装配时产生额外的安装应力导致零件开裂，毕竟该类零件多采用高强度绝缘模压材料制作，虽然绝缘性能优异，但抗冲击韧性弱于金属结构件，孔位的形位公差控制直接影响装配可靠性。法兰端面的平面度要求控制在0.05mm以内，装配时配合绝缘密封垫可以实现端部的密封防护，避免绝缘油渗入绕组端部的绝缘层间隙引发局部绝缘性能下降。

　　中间的中心通孔为绕组引线的穿越通道，孔壁做了圆弧过渡处理，没有尖锐棱角，避免引线外包绝缘层在穿装过程中被划伤，通孔的直径尺寸根据对应容量变压器的引线直径、绝缘层厚度预留了足够的安全间隙，既不会因为间隙过大导致引线晃动磨损，也不会因为间隙过小造成穿装困难、挤压引线绝缘层。下端的定位凸台外径与绕组端部绝缘纸筒的内径采用间隙配合，配合间隙控制在0.2-0.3mm之间，既可以实现快速定位装配，也能补偿变压器运行过程中不同材料热膨胀系数差异带来的尺寸变化，避免温度变化时零件与纸筒之间产生挤压应力导致绝缘结构损坏。

　　从安装边界来看，该零件的整体轴向高度需要匹配对应变压器绕组的端部绝缘距离要求，不同电压等级的变压器对应不同的爬电距离要求，零件外表面的多层翅片结构同时也增加了表面爬电距离，在不增加零件整体轴向高度的前提下，满足更高电压等级的绝缘爬距要求，有效压缩变压器器身的整体轴向尺寸，降低变压器油箱的整体高度，减少钢材与绝缘油的用量。零件的最大外径尺寸严格控制在绕组外径与油箱内壁的安全距离范围内，避免装配后零件与油箱内壁距离过小，影响绝缘油的循环流道，同时也保证器身整体入箱时不会与油箱内壁发生刮碰，损坏零件表面结构。

　　在结构强度校核环节，重点考虑了变压器突发短路时的轴向电动力冲击，零件的壁厚设置经过受力仿真验证，能够承受短路瞬间数吨的轴向冲击力而不发生碎裂、变形，同时多层翅片的结构也在不增加整体重量的前提下提升了零件的径向结构强度，避免运输过程中颠簸震动导致零件开裂。零件的所有棱边都做了R2以上的圆角处理，一方面避免生产脱模时出现应力集中导致零件开裂，另一方面也防止装配过程中尖锐棱边划伤操作人员或者损坏相邻的绝缘纸、引线绝缘层等配件。实际生产中该零件多采用热固性绝缘材料模压成型，设计时预留了0.5%的成型收缩率补偿量，保证成型后的尺寸完全符合装配要求，不需要二次加工即可直接上线装配，提升生产装配效率。
