Rotax配套齿轮箱传动总成结构设计

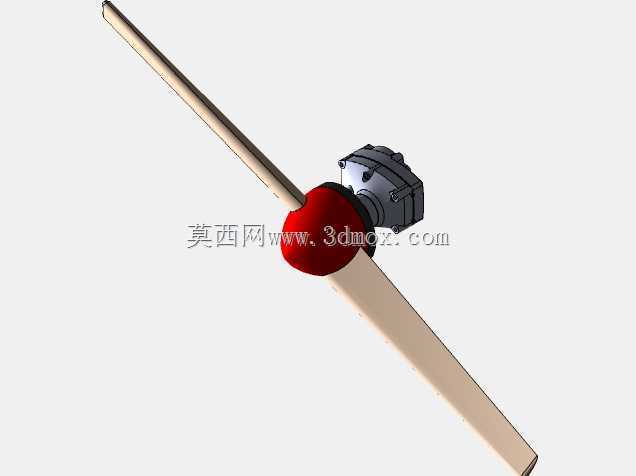

　　在轻型动力装备的传动链路里，齿轮箱总成是衔接动力输出端与执行负载的核心部件，这套适配Rotax系列动力单元的齿轮箱结构，主要面向小型通航动力配套、轻型特种作业装备、小型地面移动载具的动力传输场景，承担转速匹配、扭矩放大、动力换向的核心作用。从实际工况适配来看，这类齿轮箱需要应对高转速输入下的平稳传动需求，输入端直接对接动力单元的输出曲轴，通过内部定轴齿轮组的啮合传动，将动力端的高转速低扭矩输出，转换为负载端需要的低转速高扭矩输出，同时保证传动过程中的齿轮啮合间隙控制在合理区间，避免高速运转下的冲击异响与齿面异常磨损。设计过程中首先要考虑安装边界的匹配性，齿轮箱的输入端法兰定位尺寸完全适配对应Rotax动力单元的输出端安装位，

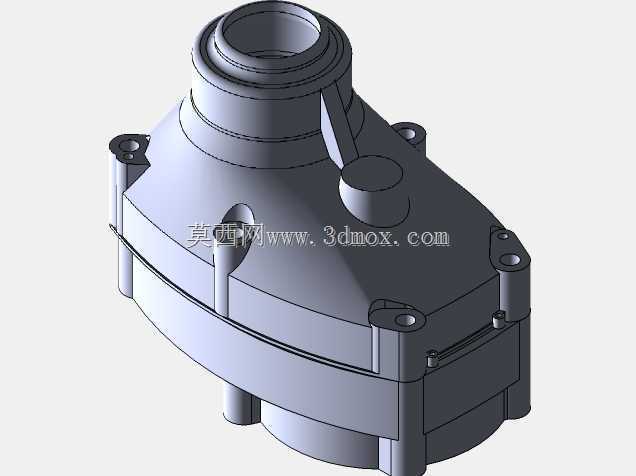

　　定位止口的公差带按照h7级精度设计，保证装配时的同轴度误差控制在0.02mm以内，避免输入轴运转时出现偏摆带来的轴承额外载荷。箱体采用分体式结构设计，结合面设置密封胶槽与定位销孔，既方便内部齿轮组件、轴承、油封的装配调试，也能保证箱体结合面的密封性能，防止润滑油渗漏同时阻挡外部粉尘杂质进入箱体内。内部齿轮采用斜齿圆柱齿轮设计，相比直齿齿轮啮合重合度更高，传动过程更平稳，高速运转下的噪音更低，齿面经过渗碳淬火处理，齿面硬度达到HRC58-62，保证长期高负载运转下的齿面接触强度，避免出现点蚀、断齿等失效问题。齿轮轴的支撑采用深沟球轴承与圆锥滚子轴承组合的配置形式，输入端靠近动力侧采用深沟球轴承承受径向载荷，

　　输出端采用圆锥滚子轴承同时承受径向载荷与轴向载荷，匹配输出端连接螺旋桨类负载时产生的轴向推力，轴承的安装位设置合理的轴肩定位与轴承端盖压紧结构，保证轴承运转时的轴向游隙在设计范围内，避免轴承过热或过早失效。输出端的轴伸设计考虑了外接负载的安装需求，设置标准的键槽与锁紧螺纹，方便外接传动杆、螺旋桨等执行部件的快速装配定位，轴伸部位安装双唇口骨架油封，防止箱体内润滑油顺着轴伸泄漏，同时阻挡外部泥水、粉尘进入箱体内部。箱体外部设置加强筋结构，在不额外增加箱体壁厚、控制整体重量的前提下，提升箱体的结构刚度，避免齿轮啮合时的作用力导致箱体变形，影响齿轮的正常啮合精度。润滑油路设计采用飞溅润滑方式，依靠齿轮运转时带起的润滑油对各个啮合齿面、

　　轴承部位进行润滑，箱体底部设置合理的油池容量，同时设置油位观察结构与放油螺塞，方便日常维护时检查油位、更换润滑油。从安装尺寸来看，整个齿轮箱总成的轴向安装长度控制在适配动力单元的紧凑空间范围内，径向最大轮廓尺寸避开动力单元周边的安装附件位置，保证装配时不会和周边的散热结构、供油管路、点火部件产生干涉，安装固定螺栓的孔位按照等强度原则布置，每个固定螺栓的预紧力按照对应规格的扭矩要求设计，保证动力传输过程中连接的可靠性。实际应用中，这类齿轮箱除了适配轻型航空动力场景，也可经过小幅调整后用于小型卡丁车、轻型全地形车、小型农用作业机械的动力传输环节，设计时预留了一定的参数调整空间，可根据不同的负载转速需求，更换不同齿数配比的齿轮组，实现不同的减速比调整，满足不同场景下的动力输出特性要求。在建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求进行标注模拟，齿轮的齿形参数按照渐开线圆柱齿轮的标准参数进行精确建模，保证模型导入工程环境后可直接用于后续的工程图生成、干涉检查、运动仿真环节，装配体按照实际装配顺序进行层级划分，方便设计人员对单个零件进行编辑修改，也可直接用于装配工艺的模拟验证，检查装配过程中是否存在工装操作空间不足、零件装配干涉等问题。箱体的外形设计兼顾了散热需求，外部的加强筋同时起到散热肋的作用，增大箱体与空气的接触面积，带走齿轮啮合、轴承运转产生的热量，避免箱体内温度过高导致润滑油性能下降，影响部件的使用寿命。
