多关节工业机械臂整机结构设计

项目分类:工业机器人 发布时间:2024-08-22 ID:767052
  • 多关节工业机械臂整机结构设计
  • 多关节工业机械臂整机结构设计
  • 多关节工业机械臂整机结构设计
  • 多关节工业机械臂整机结构设计
  • 多关节工业机械臂整机结构设计
  • 多关节工业机械臂整机结构设计

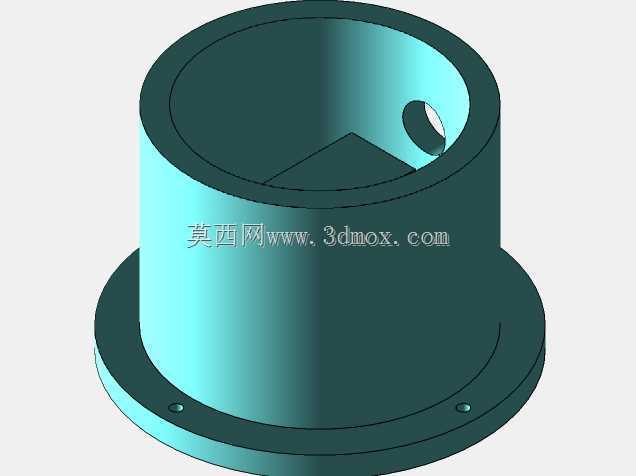

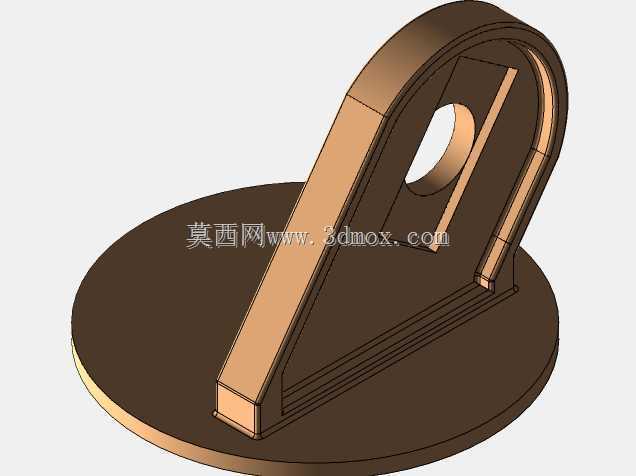

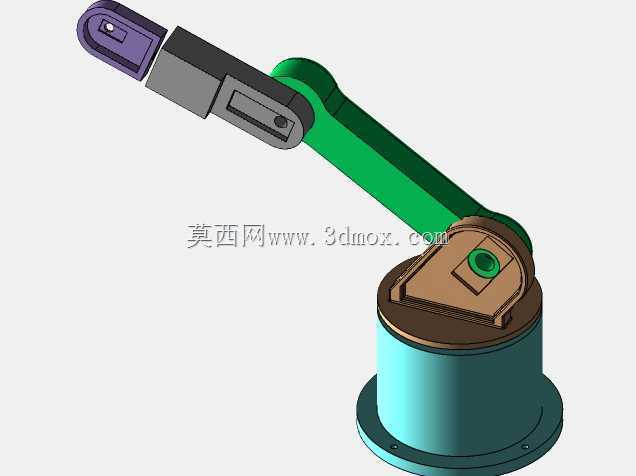

  这款多关节机械臂的结构设计,核心围绕中小负载工位的柔性作业需求搭建,整套臂体采用串联关节布局,从底部基座到末端执行接口共设置三个回转自由度,可覆盖半径内的任意空间点位作业需求,适配3C电子装配、小型零部件上下料、涂胶点胶、工位转运等常见工业场景。底部基座采用圆柱式法兰安装结构,安装面预留均匀分布的螺栓过孔,可直接固定在设备工作台、流水线侧方机架或者移动AGV搭载平台上,基座内部预留了伺服电机、谐波减速器的安装腔体,走线孔从基座中心贯通至各节臂体内部,可将动力线、编码器信号线完全收纳在结构内部,避免作业过程中线缆外露剐蹭周边设备,也能减少车间粉尘、切削液对线束的侵蚀。大臂与基座的连接关节采用交叉滚子轴承作为回转支撑,

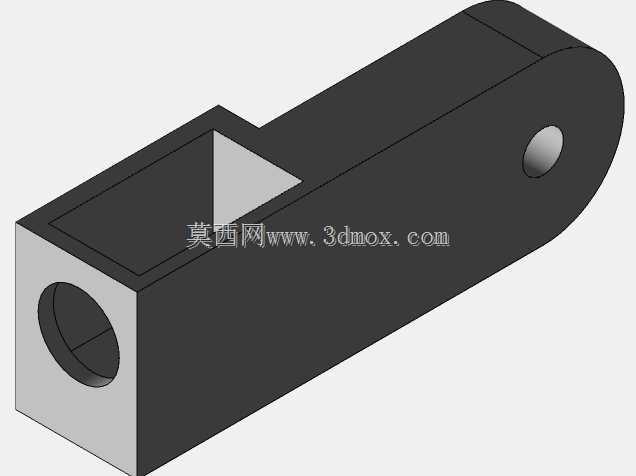

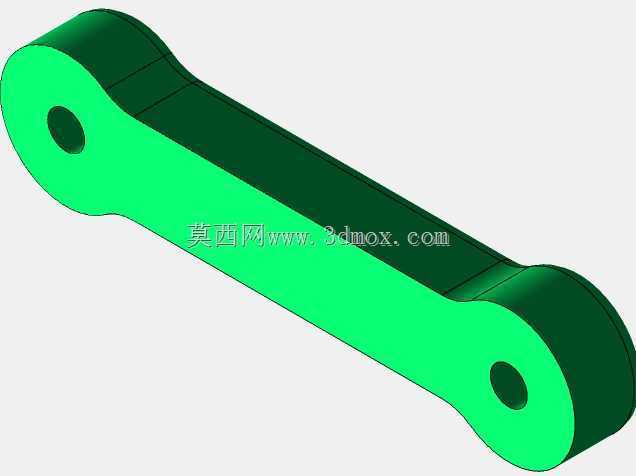

  可同时承受径向载荷、轴向载荷与倾覆力矩,即便臂体完全伸展携带末端负载,关节位置也不会出现明显形变,保证重复定位精度的稳定性。大臂臂体采用变截面箱型结构设计,在保证整体结构刚性的前提下尽可能削减壁厚去除冗余材料,降低臂体自身重量对关节电机的负载压力,臂体侧面预留了传感器安装槽位,可根据实际作业需求加装视觉相机、防撞传感器或者气路管路固定卡扣。小臂与大臂的连接关节同样采用伺服直驱搭配减速器的结构,关节处设置有限位凸台,可根据实际工位的作业范围调整机械硬限位的位置,避免臂体运转过程中超出安全行程碰撞周边防护栏或者工位工装。小臂末端的连接法兰采用标准接口尺寸,可适配夹爪、吸盘、焊枪、涂胶头等多种末端执行器,法兰端面预留了定位销孔与气路、

  电路接口,更换末端执行器时无需重新布设外部管线,可快速完成不同作业工序的切换。整套结构的各关节转动副位置都设计了密封防尘结构,可适配车间内多粉尘、少量油污的作业环境,减少日常维护的频次。在安装边界上,底部基座的安装法兰直径适配常见的工业机器人安装底座尺寸,臂体完全收缩时的整体占地尺寸可适配狭窄工位的安装需求,完全伸展时的作业半径可覆盖常规流水线单侧的上下料范围,各关节的转动速度范围可匹配常规自动化产线的节拍要求,不会出现动作冗余或者节拍跟不上的情况。设计过程中对各节臂的重心位置做了配平优化,将重心尽可能靠近关节回转中心,降低电机运转时的惯量负载,提升臂体启停阶段的平稳性,减少高速运转时的抖动问题。

  各零部件的连接位置均采用定位销加螺栓的固定方式,既方便后期拆解维护更换易损件,也能保证多次拆装后的装配精度不会出现明显偏差。臂体的外观结构做了圆角过渡处理,避免尖锐棱角在作业过程中剐蹭操作人员或者周边工件,各外覆盖件采用卡扣加螺栓的固定方式,后期检修内部传动部件时可快速拆卸外罩,无需拆解整套臂体结构。
