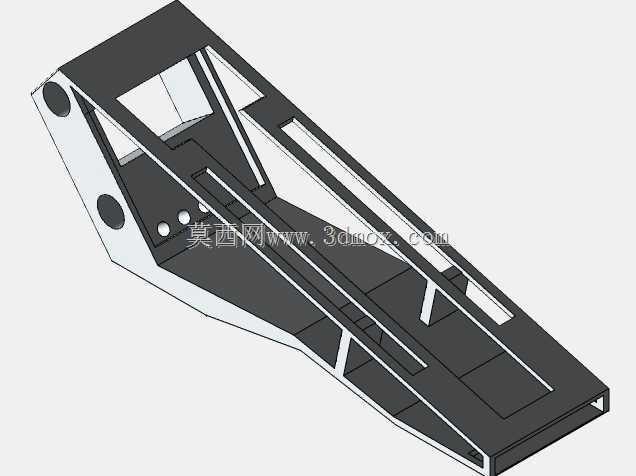

Doigt夹取式机械爪执行端结构

　　这款夹取式执行端结构，主要面向轻载精密取放场景设计，常见于3C电子零部件分拣、实验室样本转移、小型轻工产品流水线上下料等工位，作为机械臂末端的直接作用部件，承担与被抓取工件直接接触、完成夹持固定与转移动作的核心功能。从结构设计逻辑来看，整体采用一体化钣金折弯加筋的构型思路，没有采用传统夹爪常见的多销轴铰接分体结构，而是通过单侧斜向布局的安装基准面，将驱动元件的安装位与夹指导向结构做了集成化处理，大幅减少了装配环节的零件数量，降低了累计装配误差对夹持精度的影响。主体框架的长条形斜置布局，能够在狭窄的作业空间内获得更长的作业纵深，比如在电子元件料盘的深槽取料场景中，常规平直夹爪容易和料盘边缘发生干涉，

　　而这种斜向延伸的构型可以让夹指探入槽体内部，同时保证主体安装部分不会和料盘外壁产生碰撞。结构上的多处镂空加筋设计，并非单纯为了减重，每一处筋条的走向都对应了夹持受力时的应力传递路径：当夹指闭合夹持工件时，夹持反力会沿着斜向筋条传递到尾部的安装法兰位置，避免薄壁结构在长期交变载荷下出现形变，同时镂空结构也能减少作业过程中与周边管线、设备结构的刮碰概率，在密集排布的流水线工位中，这种窄幅的主体结构相比宽体夹爪拥有更好的通过性。安装边界方面，尾部的两个圆形定位孔为基准安装位，采用销孔定位加螺栓锁紧的安装方式，能够直接适配市面上多数负载1-3kg级的协作机械臂末端法兰，不需要额外设计转接板；主体侧面的三个圆形沉孔为驱动元件的固定位，

　　可匹配微型直线舵机或者小型气动滑台作为动力源，安装时驱动元件的输出轴直接与活动夹指连接，不需要额外设计传动连杆，动力传递路径更短，夹持动作的响应速度更快。夹指部分采用平行夹持的运动轨迹，相比摆角式夹爪，平行夹指在夹持规则方形、薄片状工件时，接触面积更大，夹持力分布更均匀，不会出现夹伤工件表面或者夹持滑脱的问题，夹指的安装面预留了拓展螺孔，可以根据实际抓取的工件外形更换定制的夹指软垫或者异形夹头，比如抓取圆柱形工件时可以更换V型槽夹头，抓取易碎光学元件时可以更换硅胶软垫夹头，不需要改动主体结构就能适配不同的作业需求。在实际应用中，这类夹爪的作业行程通常控制在0-20mm区间，单指夹持力可通过驱动元件的输入参数进行调节，

　　能够适配重量在500g以内的各类小型工件，在3C行业的PCB板转运、螺丝供料取件、小型塑胶件分拣等工位，这种轻量化的夹爪结构相比重型工业夹爪，运动惯量更小，机械臂高速运动时的启停冲击更低，能够有效提升整机的作业节拍稳定性。设计过程中特意将驱动元件的走线槽集成在主体结构的内侧凹槽内，作业时驱动线缆可以顺着凹槽从尾部安装位引出，不会外露在夹爪的运动路径上，避免长期往复运动过程中线缆被夹指剐蹭破损，也减少了线缆和周边设备缠绕的风险。整体结构的壁厚经过受力优化，主体受力部位的壁厚在保证结构刚性的前提下做了减薄处理，整体重量控制在较低水平，不会过多占用机械臂的有效负载配额，让机械臂可以预留更多负载能力用于承载工件。从维护角度来看，整个结构没有易损的铰接销轴，活动部位仅为夹指与主体的直线导向配合，长期使用后如果出现导向间隙变大的情况，只需要更换导向条即可完成维护，不需要整体更换夹爪主体，能够降低产线的运维备件成本。在狭窄空间作业场景下，比如半导体晶圆盒内的芯片取放、小型装配工位的零件跨工位转运，这种窄体长纵深的夹爪结构能够深入普通夹爪无法到达的作业位置，完成常规执行端无法实现的取放动作，填补了轻载精密作业场景下小尺寸末端执行器的选型空白。
