塞斯纳172轻型固定翼航模结构设计

　　这款塞斯纳172航模的结构设计，首先要兼顾飞行稳定性与组装便捷性，毕竟作为入门级固定翼航模的经典原型，塞斯纳172真机本身就以优异的低速操控性、容错率高的飞行特性著称，航模还原时首先要保留这些核心气动优势。从实际应用场景来看，这类航模既可以作为航模新手的入门练习机型，也能用于航空科普教学中的实体演示，还可作为静态展示摆件放在航空主题场馆或者爱好者收藏柜中，部分改装版本还能搭载小型航拍设备完成低空近景拍摄任务。

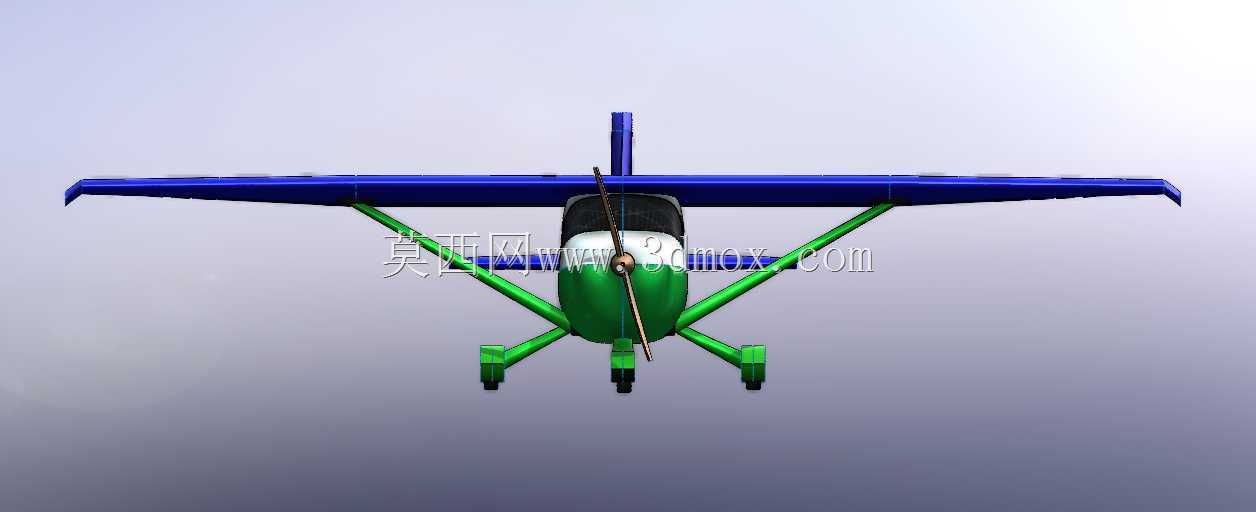

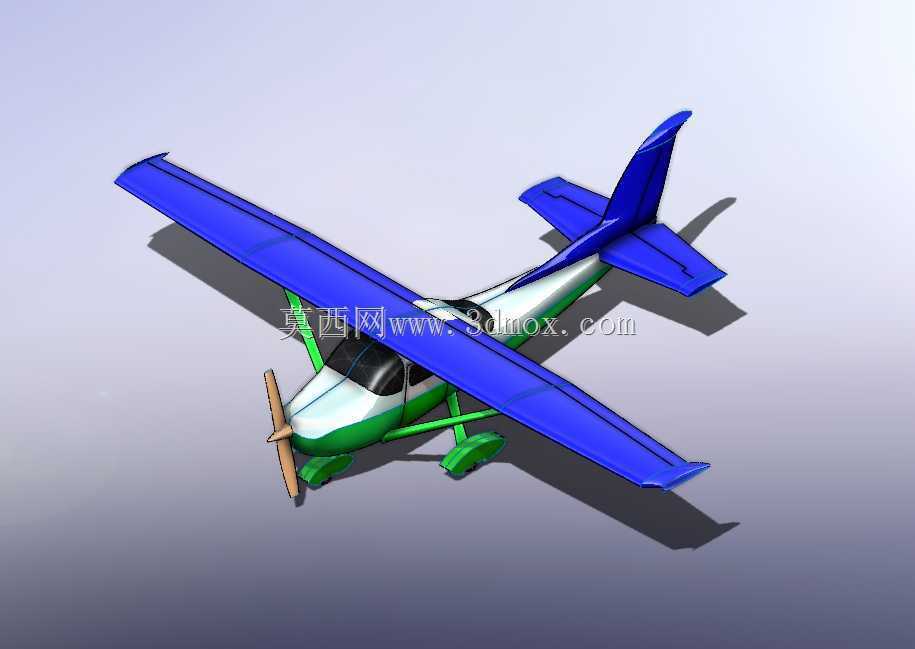

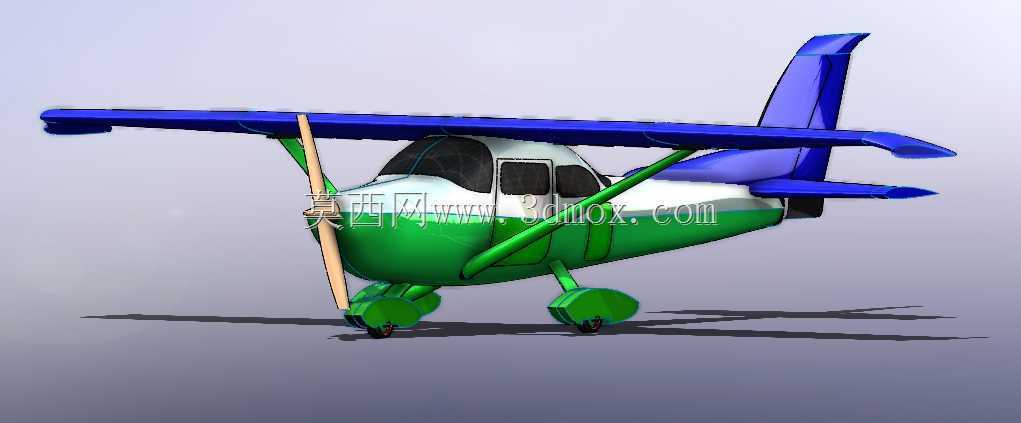

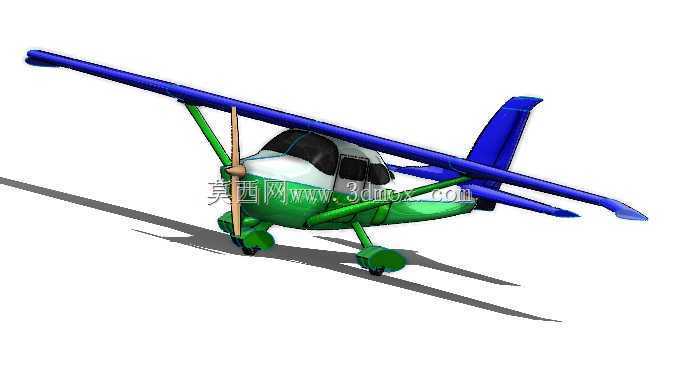

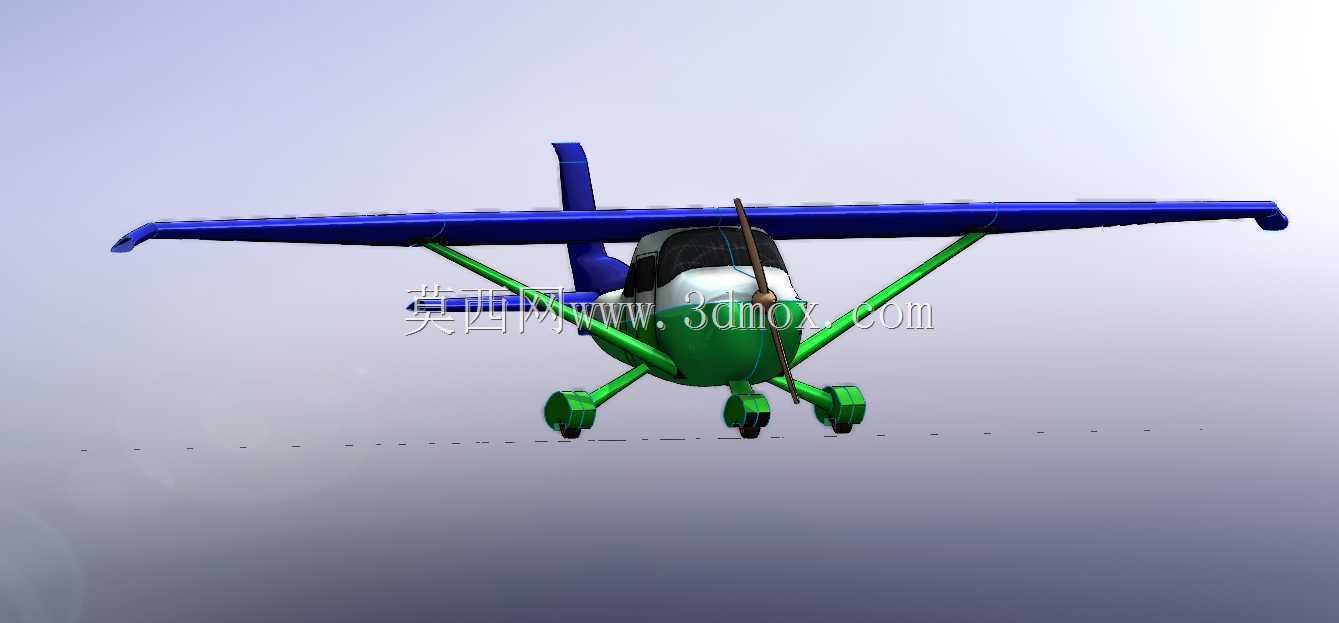

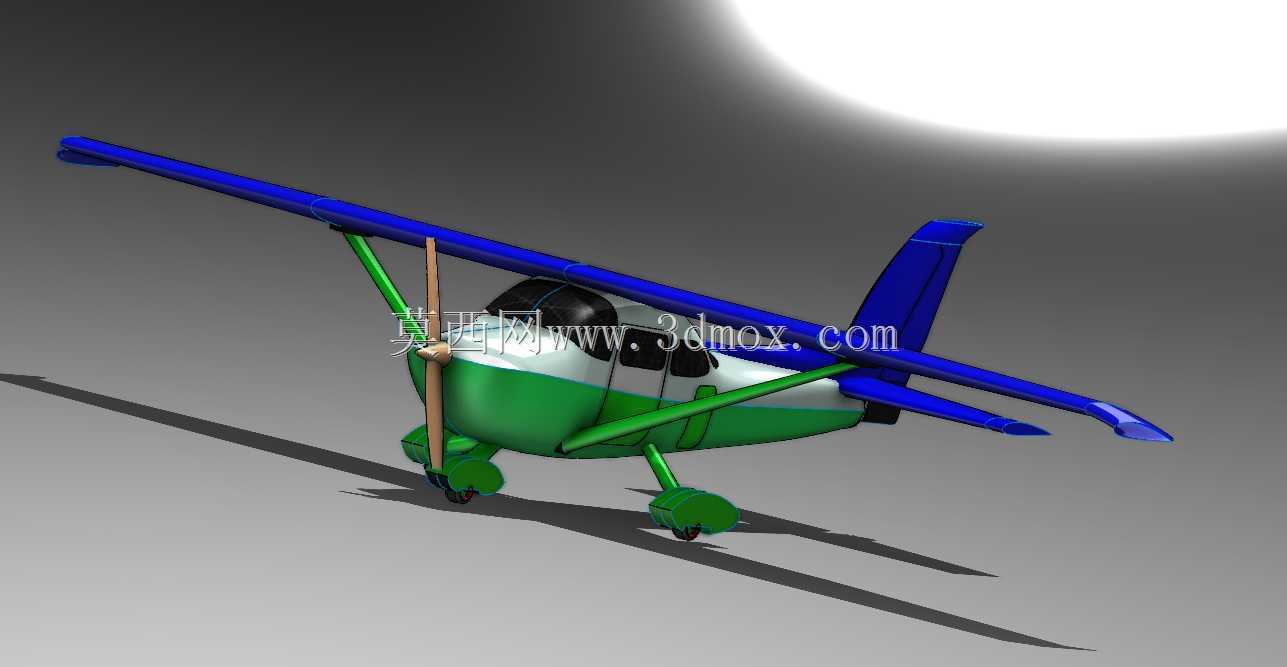

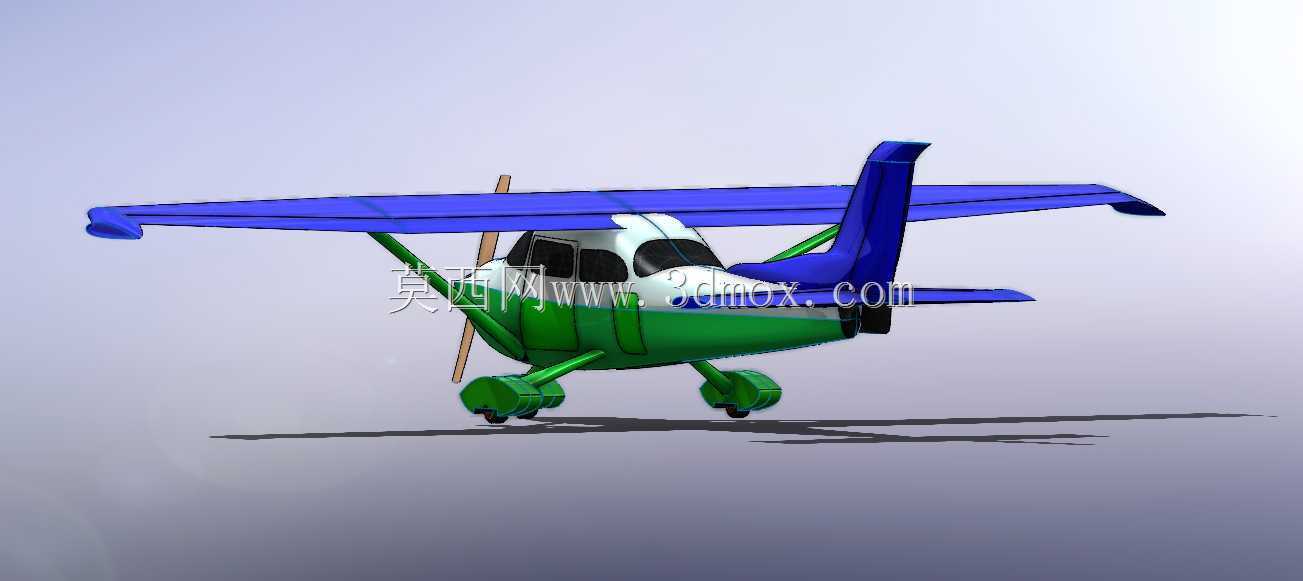

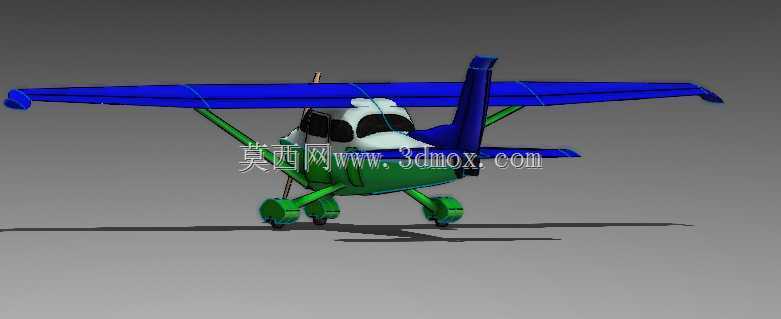

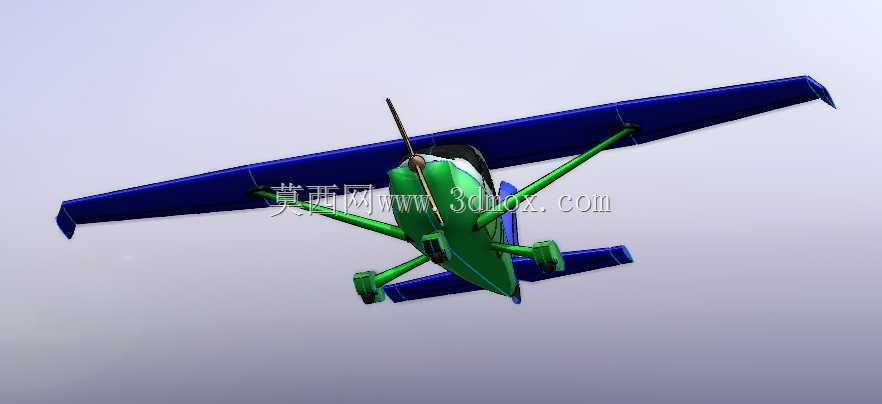

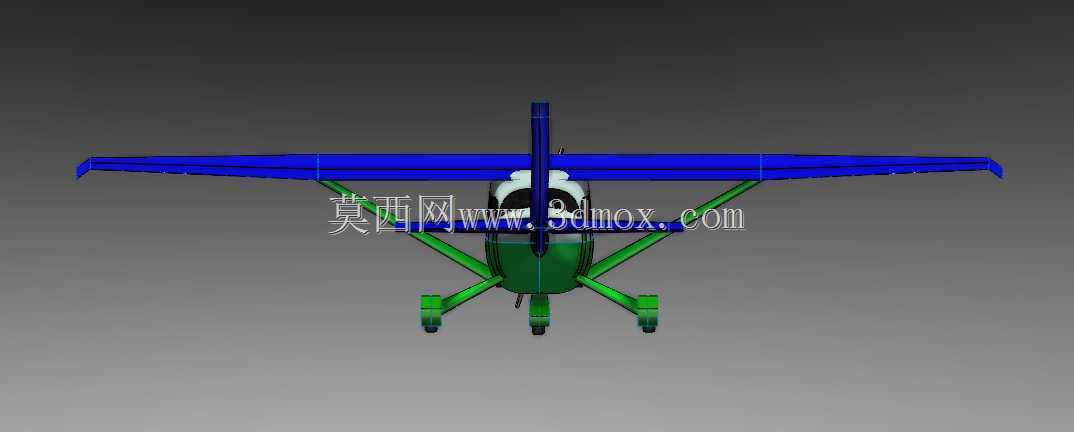

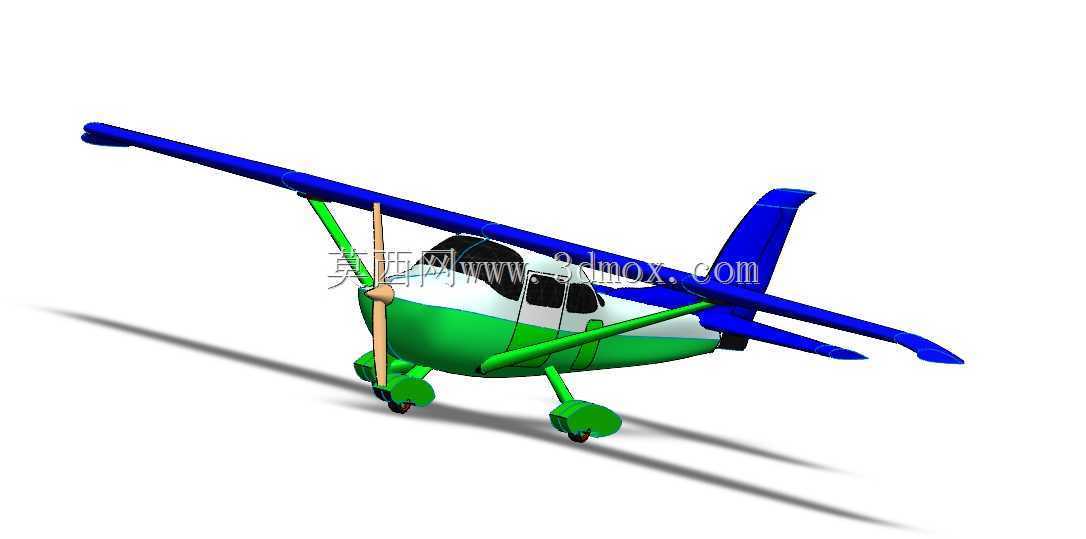

　　设计思路上，首先围绕上单翼布局做结构强化，真机的上单翼设计本身能提供更好的升力稳定性，航模设计时将机翼与机身的连接位置做了加强筋结构，避免飞行中机翼受气流冲击产生形变，同时机翼采用平直翼型，低速下升力系数充足，不需要过高的起飞滑跑速度就能完成升空，对起降场地的要求更低，普通平整的草坪、硬化路面都能满足起降需求。机身部分采用分段式结构设计，前舱预留了动力设备、电池、遥控接收机的安装空间，安装边界做了通用化处理，能够适配市面上主流的航模动力套装，不需要额外做结构修改就能完成设备装配；起落架采用后三点式布局，前起落架与螺旋桨位置做了安全距离预留，避免起降时前轮弹跳碰到螺旋桨造成损坏，主起落架的轮距做了适当加宽，降低侧风起降时侧翻的概率。

　　尾翼部分延续真机的常规布局，水平尾翼与垂直尾翼的舵面预留了舵机安装位，舵面的偏转角度做了限位设计，避免新手操作时舵量过大导致飞行失速。螺旋桨采用两叶设计，匹配低转速高扭矩的动力配置，既能保证足够的拉力，也能降低飞行时的噪音。整机的外形尺寸参考了主流1.2米翼展的航模规格，机翼长度控制在1200mm左右，机身长度约900mm，这个尺寸既方便运输携带，也能在户外飞行时保持足够的飞行稳定性，不会因为尺寸过小受乱流影响过大。

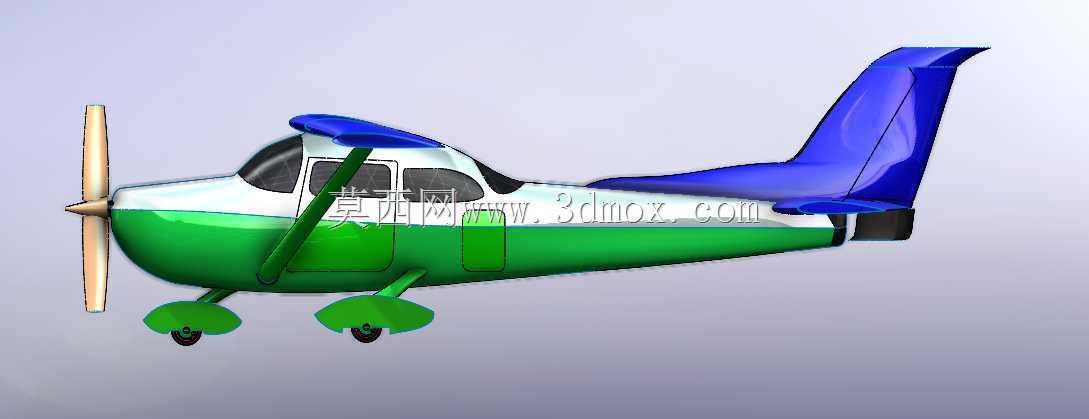

　　从结构细节来看，机身蒙皮的分色设计还原了真机的经典涂装，同时不同部件之间采用快拆结构设计，机翼与机身通过卡扣加定位销的方式连接，外场飞行时不需要复杂工具就能完成组装与拆解，尾翼部分也采用插接式设计，收纳时可以将尾翼拆下减少占用空间。机翼内部设置了翼梁结构，采用轻质高强度的材料布局思路，在保证结构强度的前提下尽可能降低整机重量，提升推重比，延长续航时间。驾驶舱部分做了透明舱盖设计，内部预留了仿真座舱的安装空间，爱好者可以根据自己的需求加装仿真仪表、飞行员人偶等细节部件，提升模型的仿真度。

　　实际飞行场景中，这款机型的重心设计在机翼前缘30%左右的位置，这个重心区间能够保证飞行时的俯仰稳定性，新手操作时即使出现小幅的操作失误，机型也能有一定的自修正能力，不容易进入螺旋失速状态。起落架的减震结构做了简化设计，能够吸收起降时的大部分冲击，减少硬着陆对机身结构的损伤。机翼两端的翼尖做了上翘处理，能够减少翼尖涡流带来的诱导阻力，提升飞行效率，同时也能让横滚操作更加柔和，适合新手练习基础的飞行动作。

　　在安装边界的设计上，电池舱的尺寸预留了足够的余量，能够容纳不同容量的航模锂电池，电池固定位置做了防滑处理，避免飞行过程中电池移位导致重心变化影响飞行安全。舵机的安装位采用标准尺寸设计，兼容9g到17g的主流航模舵机，不需要额外打磨修改就能完成装配。动力安装位的孔位做了通用化设计，能够适配不同KV值的无刷电机，爱好者可以根据自己的飞行需求选择动力配置，追求低速稳定性可以选择低KV大桨配置，追求一定的机动性能可以选择稍高KV的动力搭配。

　　从科普教学的应用角度来说，这款模型的结构完全还原了真实塞斯纳172飞机的气动布局，教学过程中可以通过实体模型直观讲解上单翼飞机的升力原理、舵面操控逻辑、起落架布局对起降性能的影响等知识点，比平面的图纸教学更加直观易懂。作为静态展示使用时，模型的外形比例准确，涂装还原度高，搭配展示支架就能很好地呈现轻型通用飞机的外观特征。对于航模爱好者来说，这款机型的结构设计预留了足够的改装空间，可以根据自己的需求加装襟翼、航灯、仿真航电等部件，打造属于自己的个性化航模作品。
