三叶片低噪环形无人机螺旋桨结构

　　这款三叶片环形螺旋桨主要面向小型多旋翼无人机、FPV穿越机的动力端配套需求，在航拍作业、室内巡检、低速近人飞行场景中适配性突出。区别于传统开放式桨尖的螺旋桨结构，该设计将每片桨叶的外端通过环形结构连为整体，从气动根源上削弱桨尖涡的生成强度，桨尖涡流是螺旋桨飞行过程中气动噪音的主要来源之一，环形闭合结构能打散大尺度涡流的形成路径，降低高频气动噪音的辐射量，同时减少桨尖涡带来的诱导阻力损失，在相同电机转速下能获得更稳定的拉力输出，提升动力系统的能量利用效率。

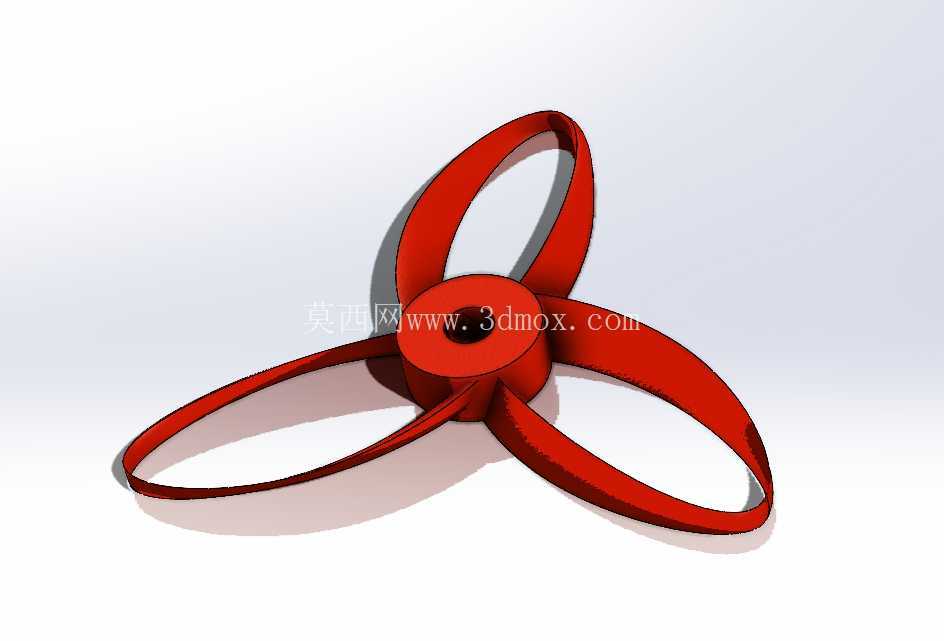

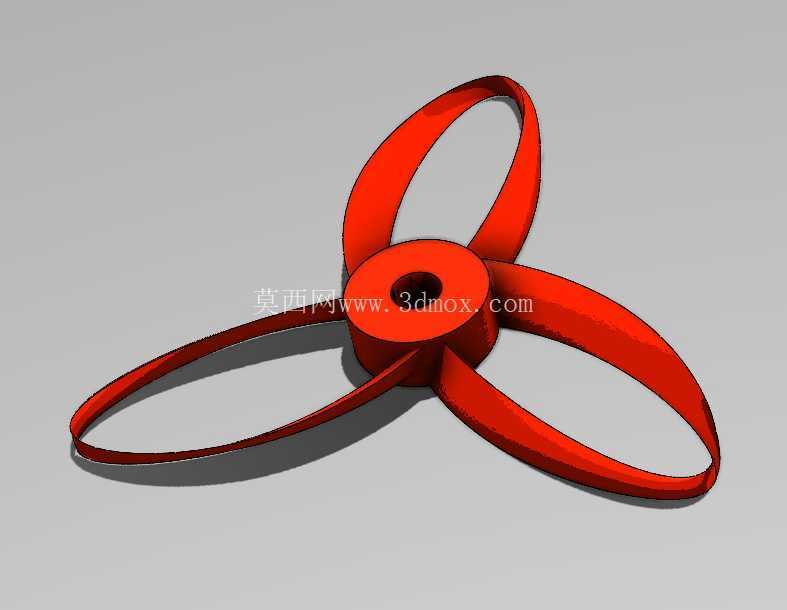

　　从结构设计逻辑来看，三片桨叶沿中心安装座呈120°圆周均布，每片桨叶从根部到环形连接段采用渐变翼型设计，根部弦长更大以匹配靠近桨毂处的较低线速度，保证足够的结构强度承接电机输出的扭矩，向桨尖延伸过程中弦长逐步收窄，翼型弯角随线速度提升做对应调整，让不同半径位置的翼型都能维持在合理攻角区间，避免大拉力工况下出现局部翼型失速。中心安装座设置标准的同轴安装孔，孔位周边做加厚凸台结构，可适配市面上主流小型无人机电机的输出轴规格，安装面预留的平面区域能保证与电机安装座紧密贴合，锁紧后不会出现径向窜动，安装座与桨叶根部的过渡位置做大圆角顺滑处理，降低应力集中系数，在急加速、急减速的变工况下能承受瞬时扭矩冲击，避免根部断裂失效。

　　环形外圈的截面采用小弦长对称翼型，自身不会产生额外的偏航力矩，同时能对三片桨叶形成结构支撑，当螺旋桨碰到细小障碍物比如室内的电线、树枝边缘时，环形结构能先于桨叶接触障碍物，避免桨尖直接磕碰出现崩边、断裂的问题，一定程度上提升低空复杂环境飞行的抗损能力。尺寸边界上，该螺旋桨的整体外径适配5寸穿越机及同级别小型多旋翼无人机的安装间距，相邻机臂的电机轴间距只要大于螺旋桨外径加安全余量即可适配，不会出现相邻桨叶打桨的问题；中心安装孔的深度匹配常规电机轴的锁紧长度，安装后桨叶平面与电机安装面的平行度公差可控制在小范围内，运转时的动平衡量更低，减少机身的高频振动，对搭载的航拍相机、巡检传感器的成像稳定性有明显帮助。

　　实际使用场景中，这款螺旋桨的低噪特性适合居民区航拍、室内场馆巡检、近人演示飞行等对噪音敏感的场景，不会因为螺旋桨的高频啸叫引发扰民问题，也能降低飞行时对周边人员的听觉干扰。结构上的环形闭合设计也减少了高速旋转时桨尖外露带来的割伤风险，近人操作时的安全性相比传统开放式螺旋桨有明显提升。设计过程中针对桨叶的厚度分布做了多轮迭代，在保证结构强度满足最大拉力工况的前提下尽可能降低桨叶自身重量，减少电机的转动惯量，让电机的转速响应速度更快，FPV飞行时的操控跟手性更好，不会因为桨叶惯量过大导致油门响应滞后。每片桨叶的翼型扭转角经过气动优化，在常用巡航转速区间的升阻比表现更优，相同电池容量下能获得更长的续航时间，提升无人机的作业半径。环形结构与桨叶的连接位置做顺滑过渡，避免截面突变带来的额外气动阻力，也减少该位置的紊流生成，进一步降低气动噪音。安装时只需将中心孔对准电机输出轴，压紧后用锁紧盖固定即可，不需要额外的调平步骤，出厂前的动平衡校准已经能满足常规飞行需求，搭配减震垫使用时机身振动量可控制在传感器可接受的范围内，不会影响飞控的姿态判断精度。
