可3D打印单引擎遥控固定翼航模结构

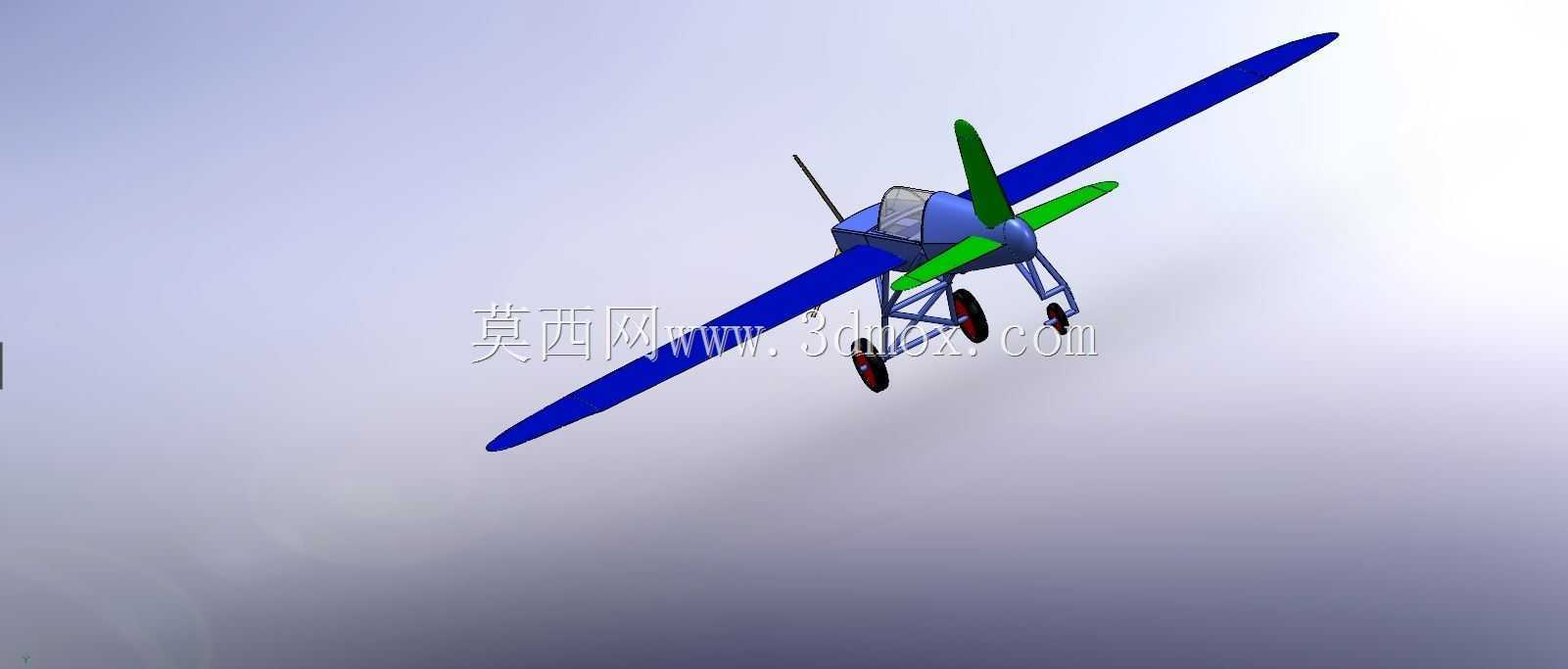

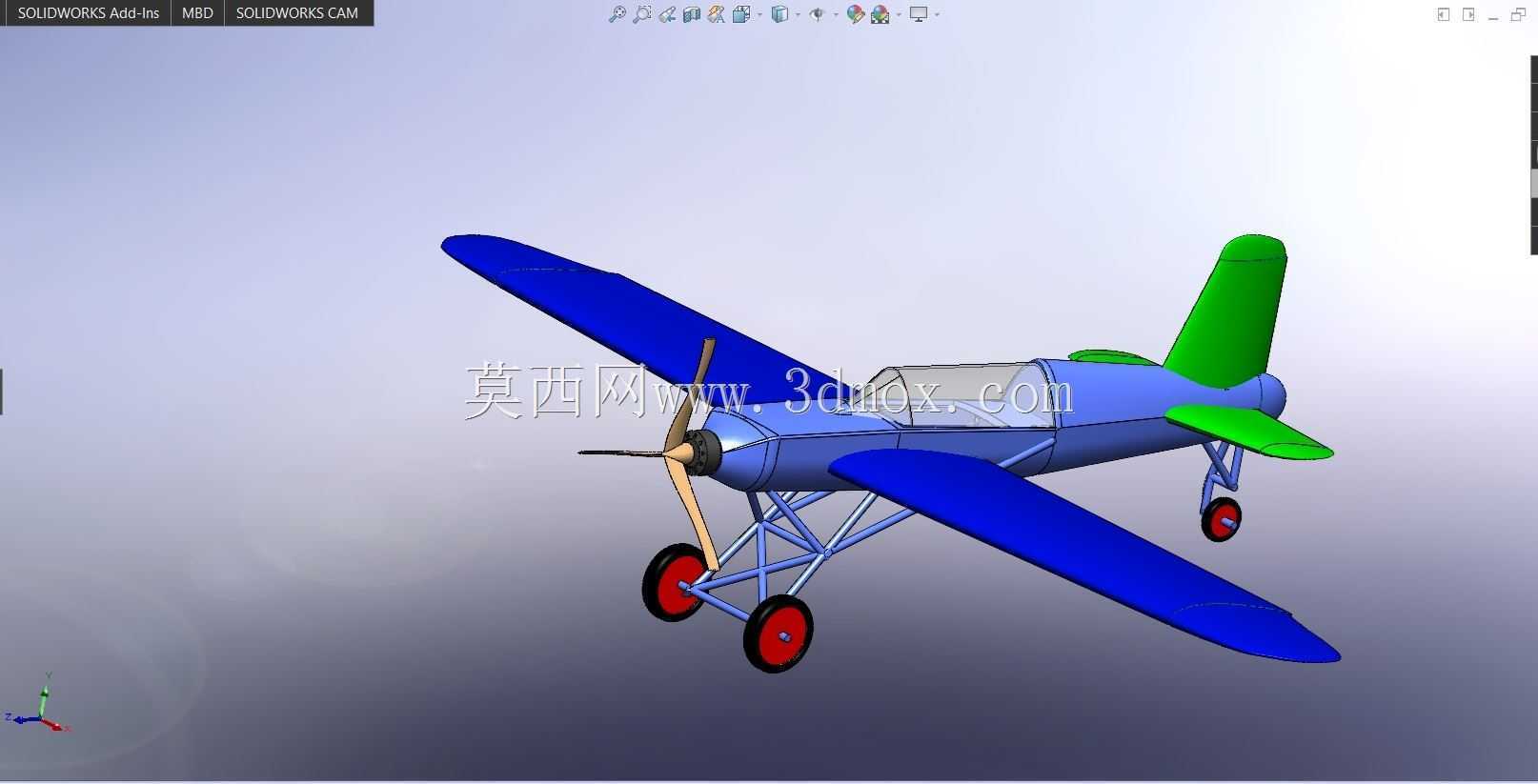

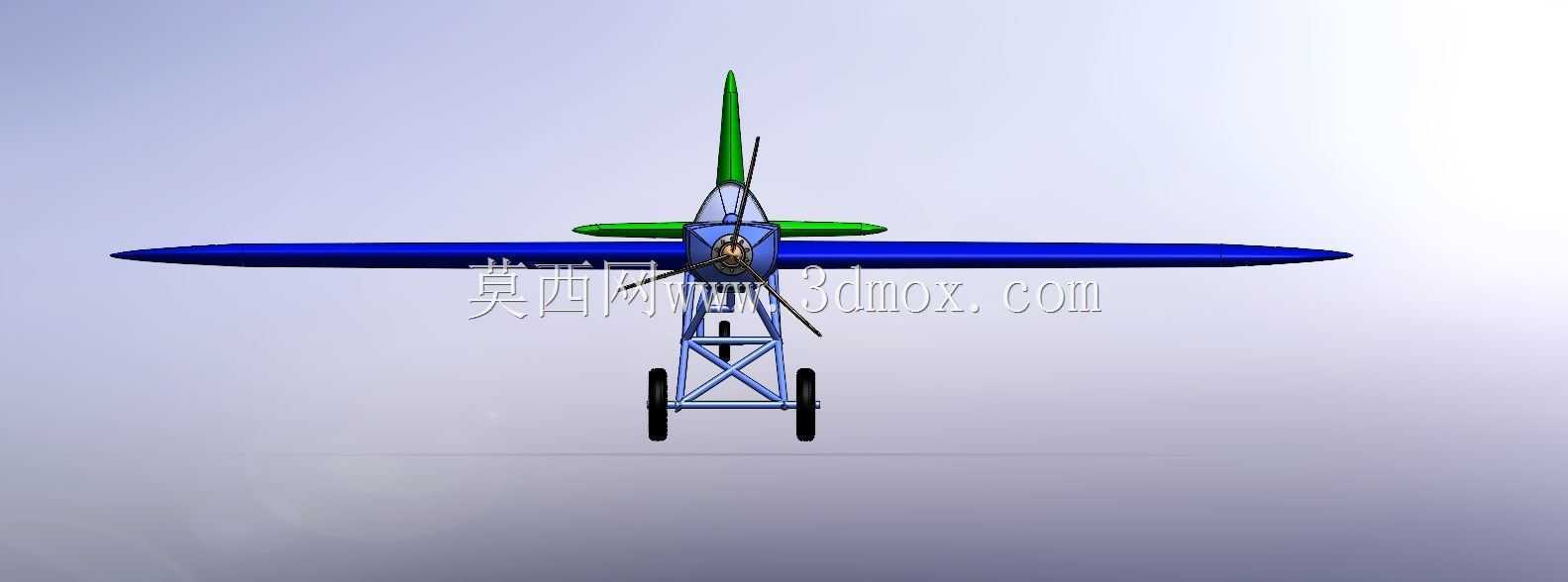

　　这款单引擎上单翼遥控航模的结构设计，完全围绕小型航模赛事、户外休闲飞行的实际使用场景展开，所有部件拆分逻辑都适配FDM熔融沉积3D打印的工艺特性，不需要额外的复杂支撑结构就能完成单件打印，打印完成后仅需简单的打磨、胶合就能完成整机装配，不需要定制特殊的加工工装，普通航模爱好者也能依托桌面级3D打印设备完成整机制作。从实际使用的功能特性来看，整机采用上单翼布局，机翼布置在机身上方，这种布局能让飞行过程中的升力中心位于重心上方，具备天然的飞行自稳特性，非常适合RC航模入门玩家操控，也能满足休闲飞行、小型航模赛事的特技动作基础要求；尾翼组采用常规尾翼布局，垂直尾翼与水平尾翼的舵面预留了标准舵机安装位，可直接适配市面上通用的9g微型舵机，

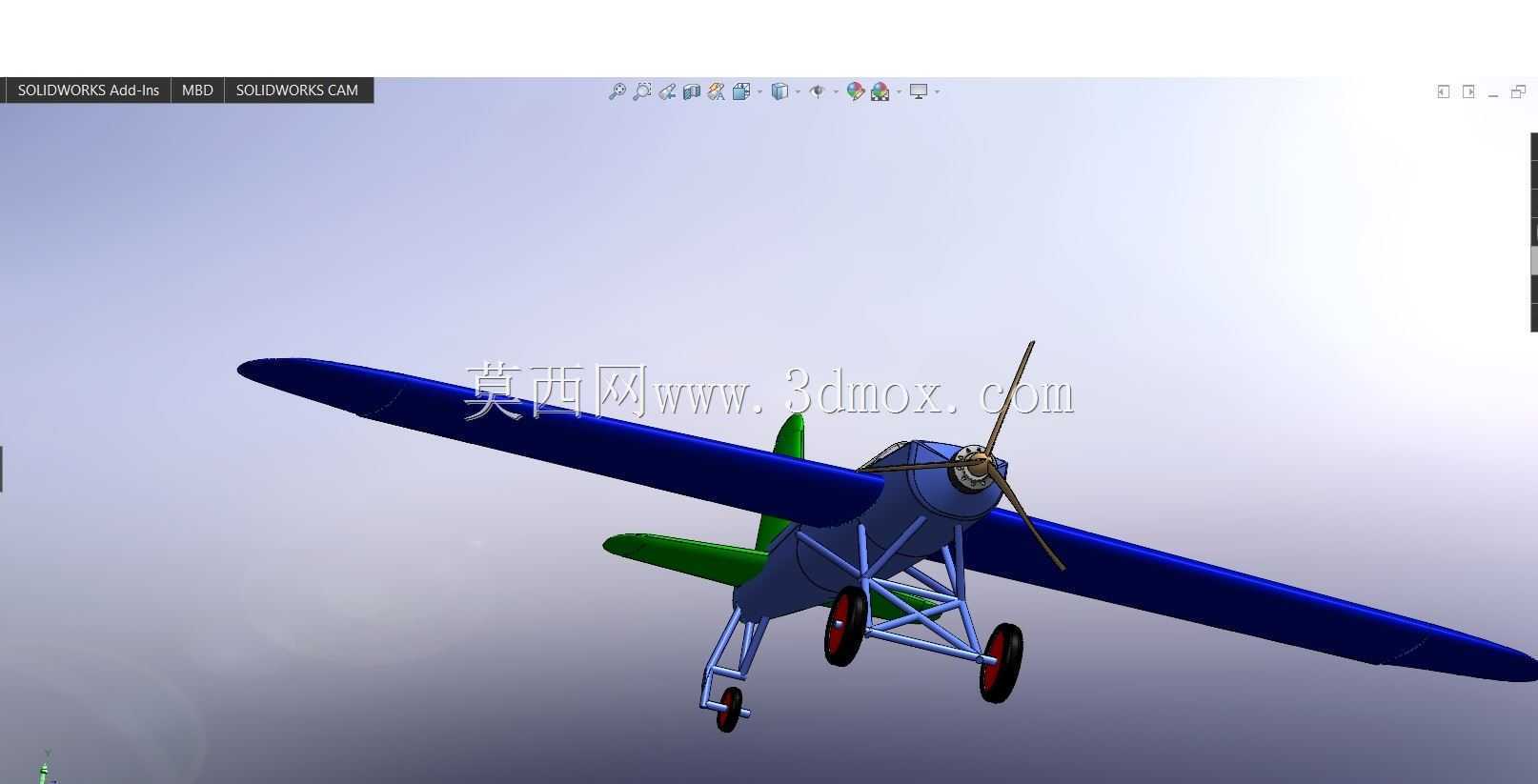

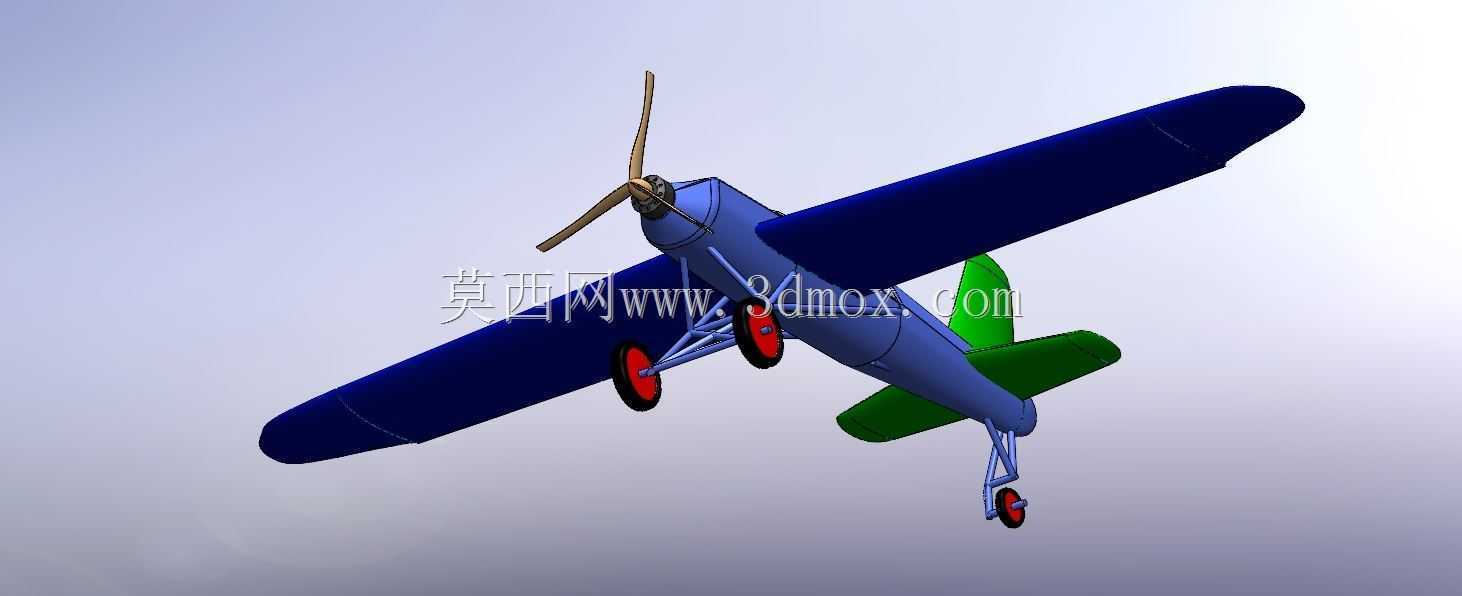

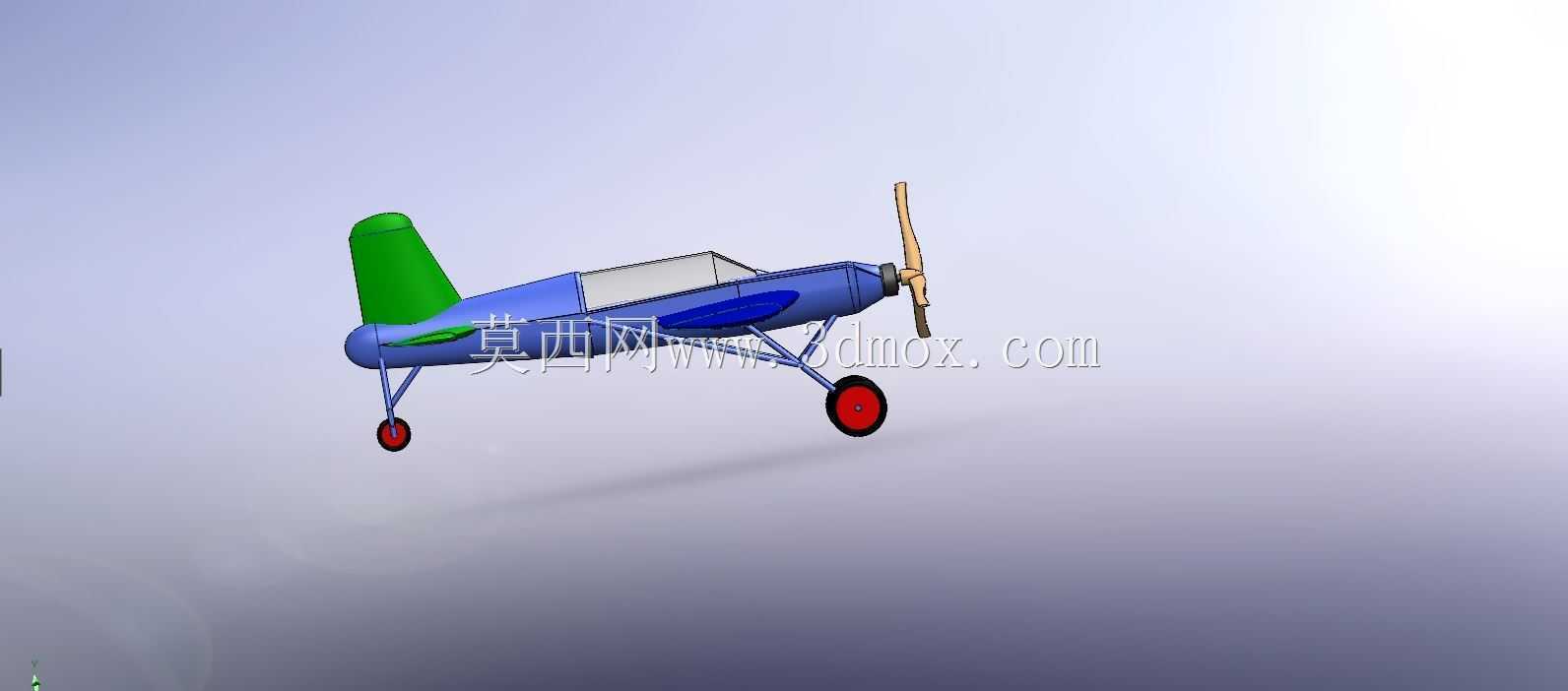

　　不需要额外修改舵面结构就能完成操控系统的装配。起落架采用后三点式布局，两个主起落架布置在机翼下方靠前位置，尾起落架布置在垂直尾翼下方，主起落架采用桁架式焊接结构等效设计，用杆件拼接的形式替代整块实体结构，既降低了3D打印的材料消耗，也能在降落冲击时通过杆件的微小形变吸收冲击能量，减少硬着陆对机身结构的损伤；起落架的机轮采用轮毂加橡胶轮胎的等效结构，轮毂预留了标准轮轴安装孔，可直接搭配直径2mm的钢轴完成机轮固定，机轮与起落架支架之间预留了0.2mm的装配间隙，不需要额外添加轴承就能保证机轮转动顺畅，同时也不会出现过大的旷量影响地面滑行的稳定性。动力系统前置布置，机头位置预留了标准的无刷电机安装座，安装孔位适配22系列外转子无刷电机，

　　电机轴直接驱动前置两叶螺旋桨，螺旋桨的桨叶翼型采用平凸翼型设计，在低转速下就能提供足够的拉力，适配小型航模的动力需求；机头整流罩采用流线型设计，能有效降低飞行过程中的正面风阻，同时也能对电机、电调等动力部件起到一定的保护作用，减少降落时砂石撞击动力部件的概率。机身主体采用半硬壳式结构设计，中段为设备舱，预留了电池、接收机、电调的安装空间，设备舱开口位置预留了舱盖卡扣位，可直接打印配套的舱盖完成设备舱封闭，不需要额外使用螺丝固定，日常更换电池、调整设备位置都非常方便；机翼采用单块式平直翼设计，翼型为克拉克Y翼型，这种翼型的升阻比表现均衡，低速飞行时升力充足，失速速度低，非常适合小型遥控航模使用，机翼与机身的连接位置预留了插销安装孔，

　　可使用直径4mm的碳纤维棒作为机翼插销，既保证了机翼与机身的连接强度，也能在炸机时通过插销的剪切断裂吸收冲击能量，减少机身主体结构的损坏概率。从安装边界尺寸来看，整机翼展控制在800mm级别，机身长度控制在650mm左右，所有拆分后的单件打印尺寸都不超过200mm200mm200mm，能适配市面上绝大多数桌面级FDM3D打印机的成型尺寸，不需要对部件做进一步拆分就能完成打印；整机装配完成后的起飞重量控制在300g以内，搭配2S 500mAh的锂电池就能获得10分钟以上的续航时间，完全满足日常休闲飞行、小型航模活动的使用需求。在设计细节上，所有部件的连接位置都做了0.15mm的装配公差预留，胶合面都做了网格状的粗糙处理，能大幅提升胶水粘接的强度，避免飞行过程中出现部件脱落的问题；所有受力较大的位置，比如起落架安装位、机翼插销位、电机安装位，都做了局部加厚处理，同时在打印时可通过提升填充率的方式进一步增强结构强度，不需要额外嵌入金属加强件就能满足飞行的强度要求；舵面与主翼、尾翼的连接位置预留了活页铰接位，可直接使用3D打印的活页或者纤维胶带完成舵面铰接，不需要额外购买金属活页配件，进一步降低了整机的制作成本。
