工位作业面可调式支撑防护架结构

　　这套可调式工位支撑防护结构，主要面向生产车间内需要临时搭建作业围挡、物料承托面或者操作隔离区的场景设计，区别于传统固定式工位隔断，整套结构全部采用标准型材拼接，不需要额外焊接加工，现场组装只需要配套紧固件就能完成搭建，能适配不同车间的地面平整度，也能根据现场作业需求快速调整围挡的高度、跨度以及倾斜角度。

　　从实际使用场景来看，这类结构常出现在装配工位的临时防护、物料分拣区的隔断、小型工件装配的作业面支撑，甚至是车间内临时检修区域的安全围挡搭建中，相比厚重的固定式防护栏，这套结构的自重更轻，单根型材的重量控制在单人可搬运的范围内，不需要借助起重设备就能完成移位和重组，适合生产布局调整频繁的柔性生产车间使用。

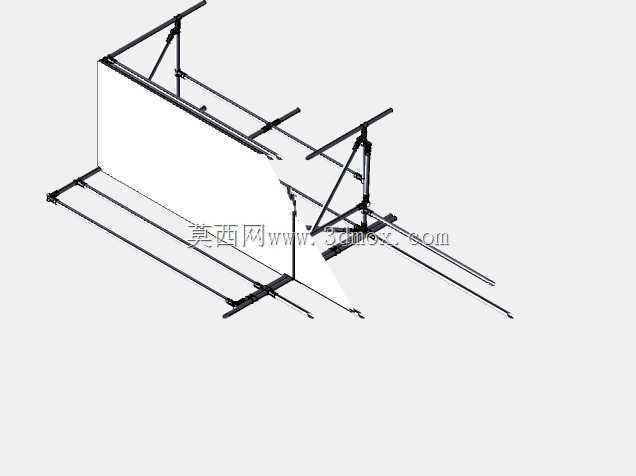

　　结构设计上，整套架体以线性型材作为主承托梁，横向布置的双平行梁作为底部支撑基础，底部配套可调节的支撑脚座，能在±30mm的范围内调整高度，抵消地面的高度差，保证架体安装后整体水平度偏差控制在2mm/m以内，避免围挡面板安装后出现倾斜、缝隙不均的问题。竖向的支撑立柱采用快锁式连接结构和横向梁固定，不需要在型材上额外打孔，只需要通过配套的锁紧件就能实现立柱位置的无级调整，相邻立柱的间距可以根据围挡面板的宽度灵活设置，最小支持300mm间距的密排布置，最大可以拉开到1500mm的大跨度布置，适配不同尺寸的面板安装需求。

　　斜向的加强撑杆是这套结构的关键受力部件，每根斜撑两端都采用万向铰接接头，一端连接在竖向立柱的中上部，另一端固定在底部横向梁的对应位置，通过调整斜撑的固定位置，就能改变竖向立柱的倾斜角度，支持围挡面板从垂直于地面的90度状态，调整到与地面呈60度夹角的倾斜状态，满足不同场景下的防护或者承托需求——比如作为作业面承托时，倾斜布置的面板能让操作人员以更舒适的视角查看工件，减少长期低头作业的颈部疲劳；作为安全围挡时，垂直布置的面板能完全阻挡工位上的飞溅碎屑、小型工具滑落，避免对周边通行区域造成安全隐患。

　　安装边界方面，整套结构单组模块的最小安装尺寸为长度1200mm、宽度600mm、高度800mm，最大拓展长度可以通过多组模块拼接实现无限制延伸，单组模块的最大安装高度为1800mm，完全覆盖常规工位防护的高度需求；架体底部的支撑脚座向外延伸出150mm的支撑跨度，保证架体在最大高度布置时，侧向受力100N的情况下不会发生倾覆，满足车间安全防护的稳定性要求。围挡面板采用嵌入式安装方式，直接卡入型材的预留槽内，不需要额外的固定件，面板厚度支持3mm到10mm的多种材质，不管是透明亚克力板、铝塑板还是薄钢板都能适配，用户可以根据工位的防护需求选择对应的面板材质，比如需要观察工位内部作业状态时选透明亚克力，需要阻挡焊接弧光时选遮光钢板，需要降低噪音时选吸音复合板。

　　在细节设计上，所有型材的端部都配套有塑料端盖，避免型材尖锐的切口划伤操作人员，所有连接锁紧件都采用内六角结构，安装时只需要一把内六角扳手就能完成全部组装工作，不需要携带多种工具；铰接接头的锁紧力矩设置为15N·m，既保证调整角度时不会出现松脱，又能让操作人员不需要借助加力杆就能手动锁紧，日常调整角度时不需要完全拆卸结构，只需要松开对应位置的锁紧件，调整到目标角度后重新锁紧即可，整个调整过程单人次5分钟内就能完成，不会占用过多的生产准备时间。

　　从结构受力角度分析，横向主承托梁采用截面惯性矩更大的矩形型材，在1500mm跨度下，中部最大承重可以达到50kg，完全满足放置作业指导书、小型工具盒或者轻型工件的需求，不会出现明显的下挠变形；斜向撑杆的布置位置经过受力优化，将竖向立柱受到的侧向力直接传递到底部横向梁上，再通过底部支撑脚分散到地面，避免应力集中在连接节点处，整套结构在反复拆装调整的情况下，连接节点的疲劳寿命可以达到500次以上，满足车间长期频繁调整布局的使用需求。
