铣削加工用快速压紧固定夹具结构

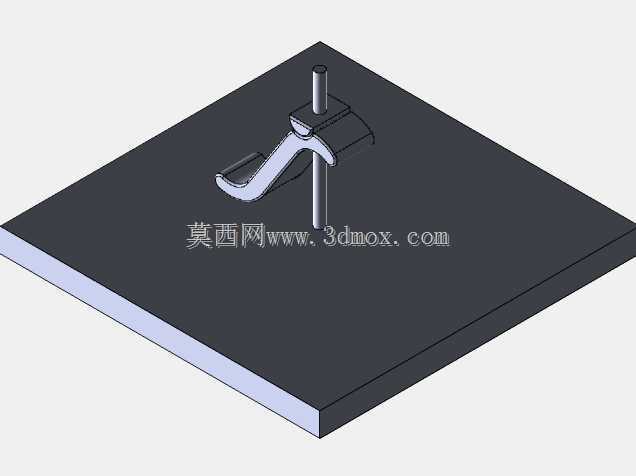

　　在常规立式加工中心、数控铣床的单件小批量生产场景里，工件的装夹效率往往直接影响单工序的有效加工时长，这类快速压紧式固定夹具，正是针对平板类、小型异型零件的快速装夹需求设计的。整套夹具的核心压紧构件采用偏心钩压结构，搭配垂直导杆实现压紧行程的快速调整，区别于传统的螺栓压板装夹方式，不需要反复拧动螺母调整压紧高度，操作时只需要扳动钩形压臂，就能依靠偏心结构的自锁特性完成对工件边缘的快速压紧，大幅缩短工件装夹的辅助时间。

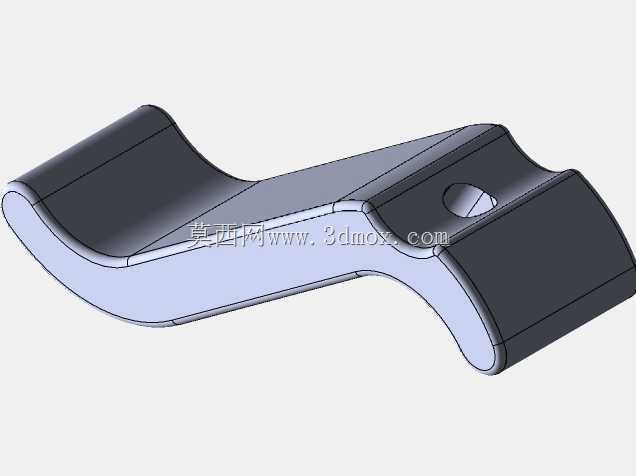

　　从安装边界来看，整套夹具的底座适配常规铣床工作台的T型槽间距，导杆的垂直有效行程覆盖0到60毫米的工件厚度范围，能够满足绝大多数小型平板类零件、型材毛坯的装夹高度需求；压臂的钩头部分做了圆弧过渡处理，既可以压紧平直的工件边缘，也能适配带小弧度轮廓的异型工件侧边，不会因为接触应力过于集中压伤已加工的工件表面。设计过程中特意将压臂的回转中心做了偏置处理，扳动压臂时的压紧力会随着压臂下压行程逐步增大，当压臂到达锁紧位置时，偏心结构会进入自锁区间，即便加工过程中存在铣削振动，压紧状态也不会出现松脱，不需要额外增加防松结构。

　　实际应用场景中，这类夹具既可以单套使用完成小型零件的单点压紧，也可以多套组合布置在工作台的不同位置，完成长条型、大尺寸平板零件的多点同步压紧；导杆与底座的配合采用间隙配合设计，长期使用出现磨损后，可以单独更换导杆构件，不需要更换整套夹具，降低工装的维护成本。压臂的握持部分做了加宽处理，操作人员不需要借助加力杆，徒手就能完成锁紧和松开操作，在频繁更换工件的小批量加工场景下，能够有效降低操作人员的劳动强度。

　　结构细节上，压臂与导杆的接触位置镶嵌了耐磨衬套，避免反复扳动过程中压臂直接磨损导杆表面，延长整套夹具的使用寿命；底座的接触底面做了精磨处理，安装时能够和工作台台面保持良好的贴合度，不会因为底座平面度问题导致装夹后工件出现倾斜。压紧钩头的下表面设计了细小的防滑齿纹，针对表面粗糙度较高的毛坯件装夹时，能够增大接触摩擦力，避免铣削过程中工件出现滑移；而针对已加工表面的工件装夹，可以在钩头下表面垫入薄铜皮，就能避免压痕影响工件的表面质量。

　　不同于液压、气动类的自动压紧夹具，这类纯机械结构的快速压紧夹具不需要外接动力源，也不存在密封件老化、管路泄漏的问题，对使用环境的要求更低，既可以用在常规的机加工车间，也适合在维修现场的临时铣削、钻孔作业中使用。整套夹具的所有构件都采用常规的金属切削工艺就能加工完成，没有复杂的曲面或者特殊工艺要求，生产制造成本较低，适合机加工车间根据自身的工作台尺寸、常加工工件的厚度范围做适配性调整，属于通用性较强的机加工装夹工装。在实际的工序排布中，这类夹具尤其适合工序时长在10分钟以内的短工序加工，装夹耗时可以控制在10秒以内，相比传统螺栓压板的装夹方式，能够提升30%以上的单工位有效加工时间。
