工业邮局工位辅助作业框架结构

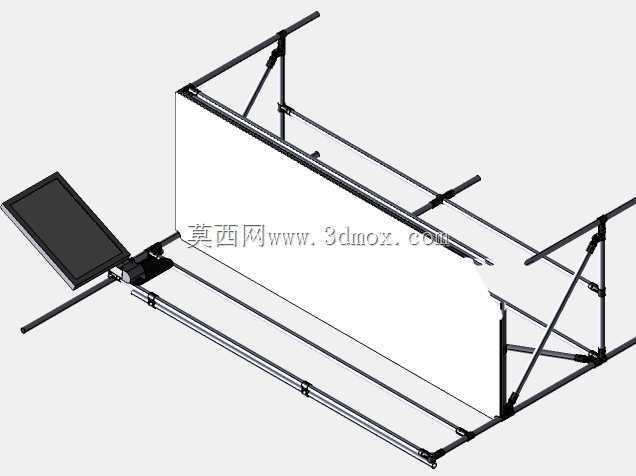

　　这套结构主要面向车间内部临时作业、邮件分拣前置整理以及小型工件周转前的定位支撑场景。整体采用多根圆管杆件通过铰接节点组合成双侧延展的框架形态，中部预留大面积开放空间，可根据现场作业需求在框架上挂载挡板、放置轻质作业面板，也可沿杆件走向布置照明、扫码线缆或小型气动辅助管路。框架两侧设置斜向支撑腿，杆件交汇位置采用可锁紧的铰接结构，在展开状态下能够形成稳定的受力三角区，承受侧向推拉时不会出现明显晃动；收拢时各支腿可沿铰接轴转动，杆件之间能够相互贴近，减少存放占用空间，适合在车间通道、临时打包区、物流预处理工位之间转移使用。

　　从实际使用角度看，这类框架并不承担重载切削或重型工件托举任务，它的核心价值在于快速搭建一个边界清晰的作业区域。现场布置时，先将底部纵向杆件沿工位纵深方向铺开，确认框架两端不占用叉车通行通道，再将两侧斜支腿旋转至预设角度并锁死铰接点。框架中部的空白区域可根据工序需要安装柔性围挡，避免分拣过程中纸质邮件、小型包装物滑落到地面；侧边伸出的短杆可作为临时挂点，悬挂扫码枪、标签盒、作业指导书袋等常用工具。左侧附带的平板托架可放置便携显示终端，作业人员在处理物件时无需反复转身查看信息，工位动线更加紧凑。

　　结构设计上没有采用复杂的焊接一体式机架，而是优先选用标准化圆管型材，杆件截面统一，铰接接头的安装孔位沿杆件轴线按固定间距排布，这种处理方式一方面降低了单件加工成本，某一段杆件发生碰撞变形后可单独拆换，不必整体报废；另一方面也方便根据不同工位的场地尺寸调整杆件组合长度。框架的受力路径比较明确：作业面板承受的竖向载荷通过横向杆件传递到两侧纵向主梁，再由斜支腿分散到地面，铰接节点主要承受锁紧后的剪切与限位作用，不需要传递大扭矩，因此日常维护只需要定期检查锁紧手柄的预紧状态，确认支腿底端防滑垫没有出现过度磨损即可。

　　安装边界方面，展开后框架沿长度方向占据工位主要纵深，宽度方向由两侧斜支腿的外伸距离决定，布置时需要在支腿外侧预留不少于半米的操作空间，避免人员走动时磕碰支腿。框架高度适配站立作业姿态，中部围挡下沿距离地面留有空隙，便于清扫工位地面杂物，也方便小型周转车从侧面贴近对接。若现场地面存在一定坡度，可通过调整铰接支腿的张开角度微调框架整体水平度，不需要额外加装复杂的调平脚座。转移工位时先拆除挂载的面板与围挡，松开各铰接锁紧件，将支腿转动收拢到纵向杆件旁，整体可由两名作业人员抬运，也可放置在平板周转车上转运。

　　在建模实现过程中，圆管杆件采用扫掠方式生成主体，保证每根杆件的外径与壁厚参数统一，铰接位置单独建立接头零件，装配时通过同轴约束匹配杆件与接头的转动轴线，再利用角度限位约束还原支腿的最大张开与收拢位置。围挡面板作为独立零件装配在框架中部，不与杆件做合并处理，便于后续根据现场需求更换不同材质的面板，比如防静电板材、透明防护板或者轻质帆布围挡。侧边平板托架单独设置安装位，可根据操作人员的惯用手调整到框架左侧或右侧，模型中保留了托架的翻转角度余量，模拟实际使用时调整显示终端视角的动作。整个结构没有复杂曲面，建模重点在于准确还原各铰接点的装配关系与杆件之间的相对位置，避免出现运动干涉，确保展开和收拢两个极限状态下所有杆件都不会发生碰撞，为后续出工程图、核算杆件长度以及采购标准型材提供直接的三维依据。
