四旋翼小型航拍作业飞行器结构设计

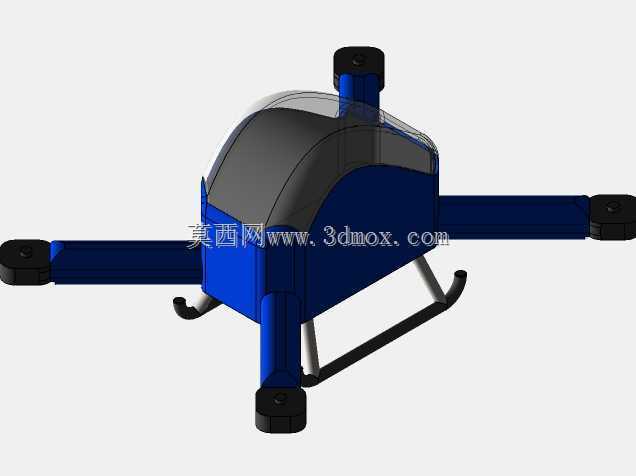

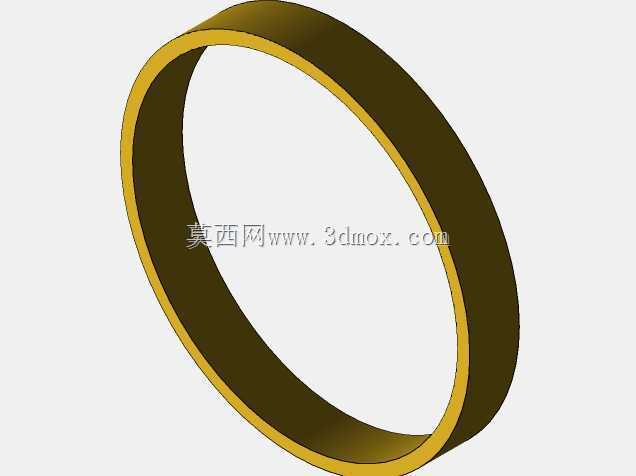

　　这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可适配小范围航测、园区巡检、轻量载荷挂载等场景，区别于大载重工业级无人机，整体定位偏向便携灵活的作业需求，单人次即可完成外场携带与快速起降准备。从结构布局来看，采用经典的X型四旋翼排布，四个机臂从中心主机舱向外等角度延伸，这种布局的优势在于旋翼拉力的合力中心与整机重心更容易匹配，飞控调试时的姿态解算逻辑更简洁，同时单个机臂的受力更均匀，飞行过程中偏航、俯仰、横滚三个轴向的力矩输出响应更快，应对低空紊流时的姿态修正效率更高。机臂采用等截面直臂设计，没有做额外的折叠结构，一方面是减少铰接点带来的结构间隙，避免长期使用后机臂出现旷量影响飞行稳定性，

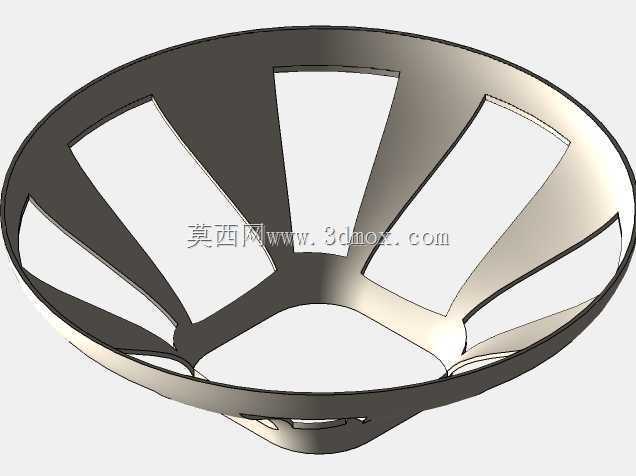

　　另一方面直臂的传力路径更直接，旋翼转动产生的振动可以沿着机臂直接传递到中心舱的减震结构，减少机臂末端的振动放大效应，对于搭载轻量视觉类载荷的场景，能有效降低画面的果冻效应。中心主机舱采用上凸的流线型罩壳设计，罩壳分为上下两部分，上部为半透明材质，既可以观察内部飞控、电池、电调等部件的接线状态，也能减少飞行过程中的正面风阻，下部为实体结构，作为核心承力底板，所有机臂、起落架、载荷挂点都直接固定在底板上，避免罩壳承力带来的形变问题。舱体内部预留了标准的设备安装空间，飞控安装位处于整机几何中心位置，电池仓设计在中心靠前的位置，方便根据实际挂载的载荷重量调整电池前后位置，配平整机重心，避免重心偏移带来的额外动力损耗。起落架采用滑橇式结构，

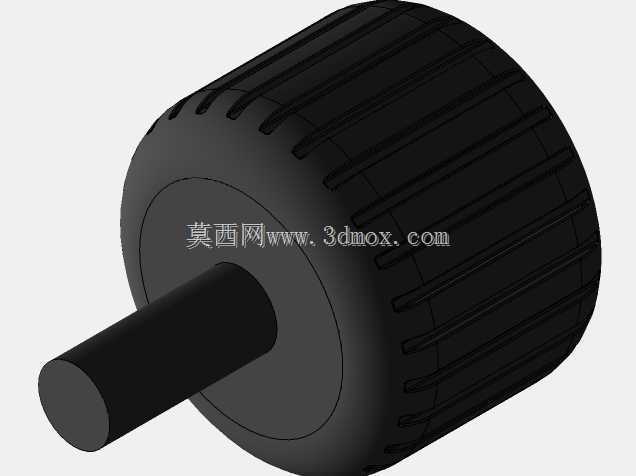

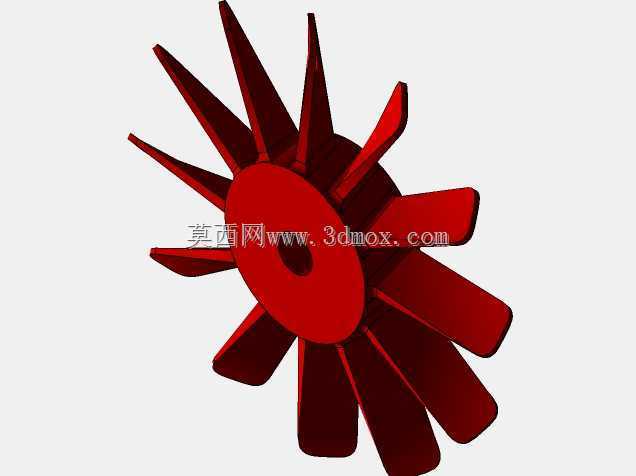

　　两根弧形支腿从主机舱下部向前下方延伸，支腿与主机舱的连接点做了加强筋处理，着陆时的冲击载荷可以通过支腿分散到中心底板的多个固定点，避免单点受力出现断裂。起落架的高度设计充分考虑了下方载荷的安装空间，保证搭载常见的可见光相机、小型红外镜头时，镜头不会在起降过程中接触地面，同时支腿的弧形结构可以在硬着陆时产生一定的弹性形变，吸收部分冲击能量，减少传递到舱内电子设备的冲击力。旋翼动力单元直接安装在机臂末端，电机座与机臂采用嵌入式固定，保证电机轴与机臂平面的垂直度，避免电机安装倾斜带来的拉力方向偏移，每个电机座下方都预留了电调的安装位，缩短电机与电调之间的接线长度，减少线路损耗同时降低电磁干扰对飞控信号的影响。

　　整机的外形尺寸控制在单人可手持搬运的范围，机臂展开后外接圆直径满足小范围空间内的起降要求，不需要专门的大面积起降场地，在楼顶、林间空地、厂区道路等区域都可以完成起降作业。结构设计过程中充分考虑了维护便捷性，所有机臂与中心舱的连接都采用快拆式紧固件，单个机臂出现碰撞损坏时，可以快速拆卸更换，不需要拆解整个中心舱结构；罩壳采用卡扣加少量螺丝的固定方式，日常检查内部设备、更换电池时不需要完全拆下所有螺丝，提升外场作业的准备效率。从安装边界来看，整机下部的载荷挂点采用标准的快装接口，兼容市面上常见的轻量航拍载荷、小型喊话器、气体检测模块等配件，挂点位置处于整机重心的正下方，挂载不同载荷时只需要微调电池位置即可完成配平，不需要改动机身主体结构。机身各个部件的连接位置都做了公差匹配设计，机臂与中心舱的对接位置有定位止口，装配时不需要反复调整位置即可保证机臂的安装角度精度，降低装配过程中的调试难度。考虑到户外作业的环境适应性，机身外露的结构件都做了圆角处理，避免尖锐棱角在搬运、装配过程中划伤操作人员，同时罩壳的接缝处做了错位挡边设计，小雨天气作业时可以减少雨水直接渗入舱内的概率，提升设备在复杂天气下的作业可靠性。旋翼下方的机臂位置没有设计额外的突出结构，避免旋翼转动时的下洗气流被遮挡，保证每个旋翼的下洗气流都可以顺畅向下排出，提升动力利用效率，减少乱流对飞行姿态的干扰。
