小型多旋翼无人机机身承载底座结构

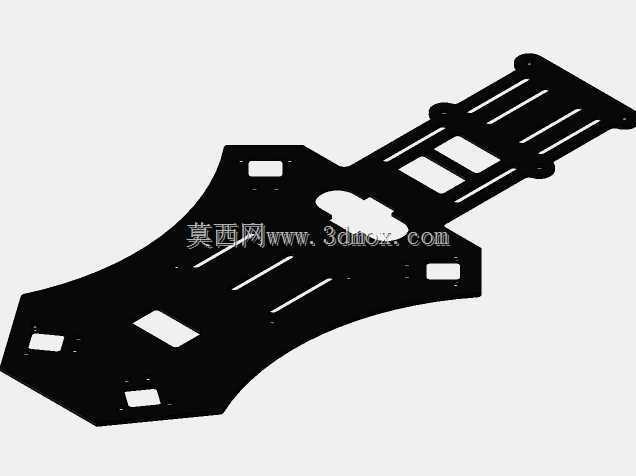

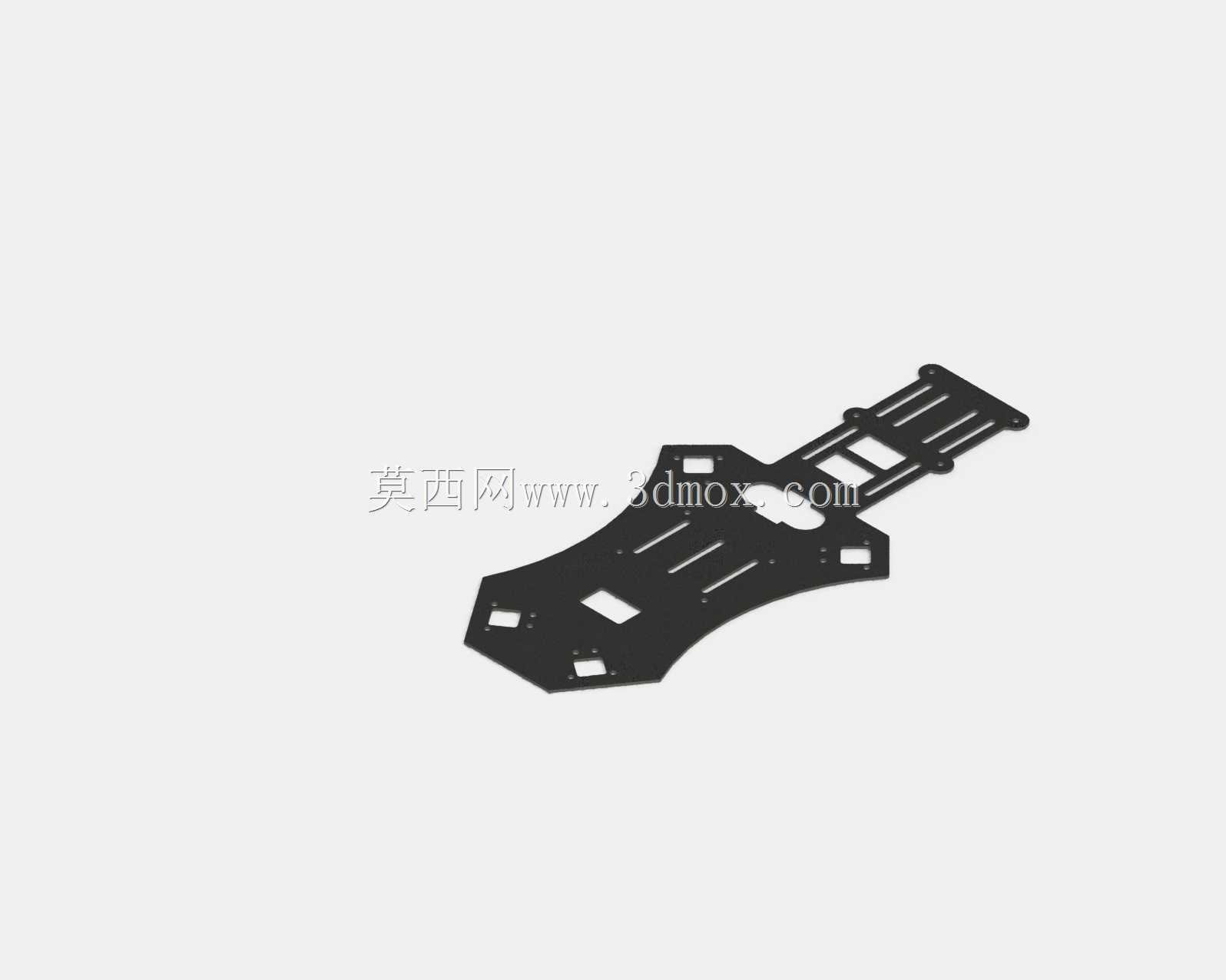

　　这款承载底座是小型多旋翼无人机的核心机身承载构件，日常作业场景覆盖消费级航拍、小型电力巡检、园区安防巡查、农林植保小样测试等多个领域，作为整架无人机的结构核心，所有机载部件的安装定位、载荷传递都要依托这个底座完成。从实际使用需求出发，设计时首先要平衡结构强度与整机自重的矛盾，毕竟多旋翼飞行器的起飞重量直接影响续航表现与载荷冗余，底座如果过重会直接压缩电池与任务设备的重量配额，强度不足则会在飞行过程中出现形变，导致机臂定位偏移、飞控传感器振动超标，直接影响飞行稳定性甚至引发炸机风险。整体外形采用一体化异形薄板构型，前端收窄延伸出双条平行安装位，用于前置安装视觉传感器、图传天线或者避障模块，这个位置的安装孔位做了对称度公差约束，

　　保证前置设备的光轴与机身航向轴线重合，避免出现视角偏移需要额外校准的问题。中部是核心承载区，预留了多组不同规格的方形与圆形安装孔，分别对应飞控主板、电调、电池绑带固定座、GPS模块的安装点位，孔位间距严格匹配主流商用飞控与电调的安装尺寸，不需要额外做转接件就能直接装配，降低整机组装的复杂度。中部区域的板面做了多条平行的减重槽设计，这些槽不是随意开设的，是沿着结构受力的主应力路径分布，在不降低整体抗弯抗扭强度的前提下，尽可能铣去多余的材料，把零件自重控制在合理区间，同时减重槽还能兼顾飞行过程中的气流导通，降低电池与电调工作时的积热问题。后端延伸出的多组平行安装耳，是用于固定机臂组件的接口，每个安装耳上都设计了双孔定位结构，

　　保证机臂安装后与机身水平面的夹角一致，不会出现单个机臂上翘或者下倾的情况，确保动力输出的方向精准，减少不必要的动力损耗。底座的整体安装边界做了圆角过渡处理，没有尖锐的棱角，一方面是避免组装过程中划伤操作人员或者划破线材外皮，另一方面也能减少飞行过程中的棱角风阻，降低紊流对机身姿态的干扰。从装配逻辑来看，这个底座采用上下分层的安装思路，板面上方用于安装电池、飞控等需要经常调试或者更换的部件，板面下方可以挂载云台、任务载荷或者起落架固定座，安装孔位做了沉头设计，装配后螺丝头不会突出板面，不会和其他部件产生干涉。在结构强度校核层面，针对飞行过程中可能出现的加速、减速、转向时的惯性载荷，以及降落时的冲击载荷，底座的受力集中区域，

　　也就是机臂安装位与中部承载区的连接位置，做了局部加宽处理，避免应力集中导致的结构断裂。实际装配时要注意，底座上的所有安装孔位都有明确的定位公差，飞控安装位的平面度要求控制在0.1mm以内，避免飞控安装后出现倾斜，导致加速度计、陀螺仪的初始校准数据出现偏差，影响飞行姿态解算的精度。电池安装区域的绑带孔位做了长圆孔设计，可以适配不同容量的锂电池绑带固定，兼容2S到4S的不同规格动力电池，不需要因为更换电池调整底座结构。对于日常作业中可能出现的轻微磕碰，底座的边缘做了加厚处理，轻微擦碰不会导致整体结构变形，即使局部出现损伤，因为是一体化平板构型，更换成本也远低于复杂的拼接式机架结构。另外，底座上的电调安装位靠近机臂出线位置，电调到电机的线材可以沿着减重槽走线，用扎带通过预留的小孔固定，避免线材外露在飞行过程中被气流吹动晃动，影响整机的气动一致性，也减少线材被螺旋桨打到的风险。
