汽车发动机用曲柄连杆结构三维建模

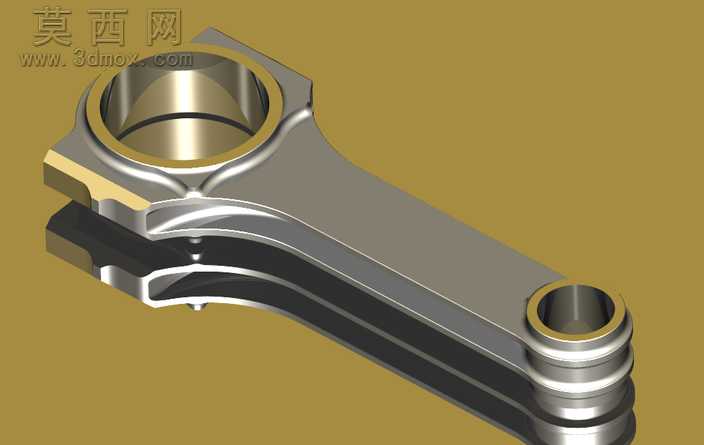

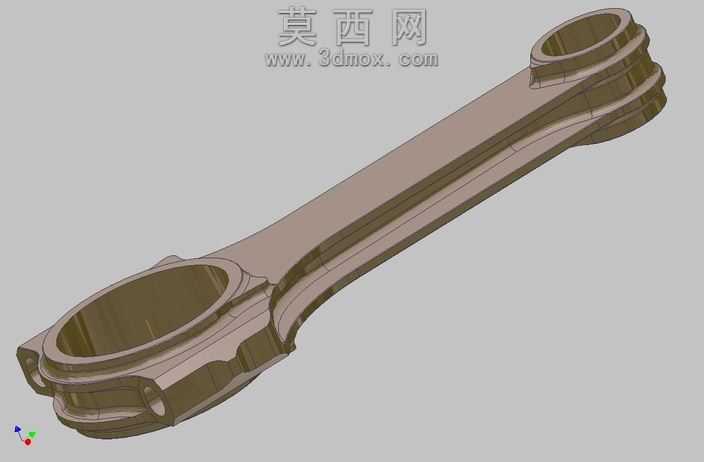

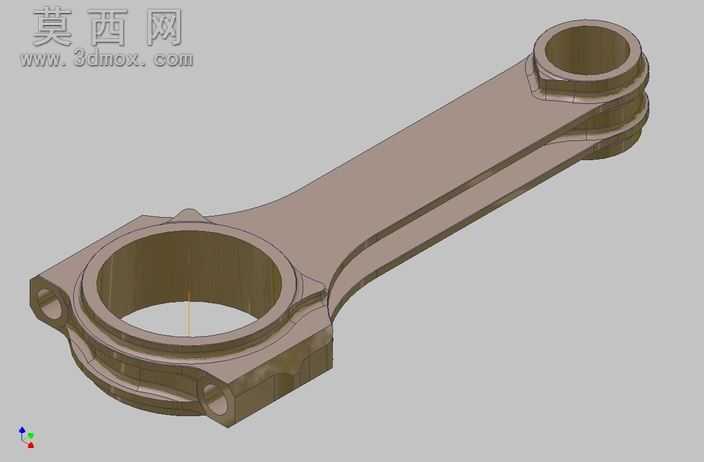

本模型为汽车动力系统核心传动部件曲柄连杆，建模过程严格遵循内燃机曲柄连杆机构的实际工程尺寸比例，先通过草图绘制大小端的环形轮廓，精准定位两端孔的中心距，保证曲柄半径与连杆长度的比值符合常规车用发动机的设计规范。建模时采用拉伸凸台命令生成连杆主体的杆身基础形态，杆身采用工字形截面设计，在保证结构强度的同时有效降低部件自重，减少往复运动过程中的惯性损耗。针对连杆大端的分体式结构，单独绘制连杆盖的配合特征，通过精准的装配约束还原大端与曲柄销的配合结构，小端的衬套安装位预留了合理的过盈配合余量，两端的螺栓连接孔位置严格对齐，保证装配时的定位精度。材质设置上选用锻钢材质的金属质感，调整表面粗糙度参数还原机加工后的金属哑光效果，对两端孔的内壁、连杆与连杆盖的结合面做了高光处理，体现精加工面的工艺特征。渲染阶段采用柔和的环境光搭配定向补光，清晰展现杆身的过渡圆角、加强筋结构以及各部位的壁厚变化，所有棱边做了符合工艺要求的微小倒角处理，避免应力集中的设计缺陷。设计过程中充分考虑部件的受力特性，杆身从小端到大端采用渐变的截面尺寸，匹配往复运动与旋转运动转换过程中的受力分布，大端两侧的止推面、小端的油槽结构都做了精细化还原，完整呈现曲柄连杆从外形轮廓到内部装配结构的全部细节，可用于发动机结构教学、运动仿真分析以及相关零部件的设计参考，模型结构完整无破面，各特征参数可根据实际设计需求进行调整修改。
