异形法兰式刚性联接传动部件结构

项目分类:通用机械零部件 发布时间:2024-08-22 ID:767165
  • 异形法兰式刚性联接传动部件结构

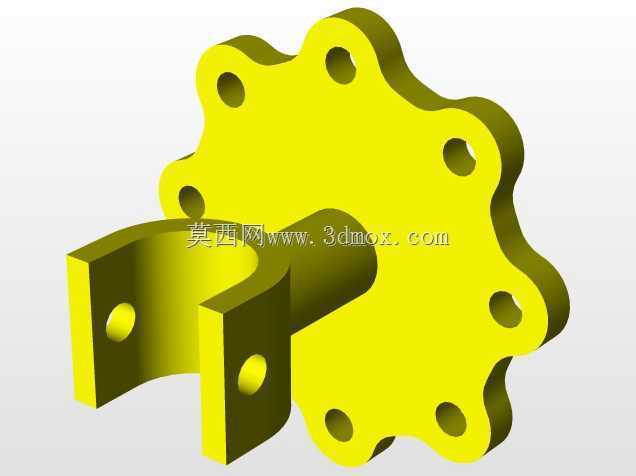

  在各类需要实现两轴同步旋转传递扭矩的工业传动场景中,这类带异形法兰盘的刚性联接结构是轴系布局里十分常见的联接元件,它不需要额外的缓冲减振结构,完全依靠金属构件的刚性接触完成扭矩传递,适合用在对传动同步精度要求较高、两轴对中工况良好的设备轴系中,比如小型输送设备的动力输出端、专用工装的旋转工位传动、中小型风机的电机与叶轮联接部位,都能看到这类结构的实际应用。从实际使用的功能特性来看,该部件一端采用叉形开口夹持结构,配合两个径向定位销孔,可以直接卡接在带对应安装孔的轴端凸台上,通过穿装定位销实现周向与轴向的固定,不需要额外加工复杂的轴头键槽,安装时只需要对准销孔推入后锁紧紧固件即可,拆装维护的效率比传统键联接的刚性联轴器更高;

  另一端的异形法兰盘边缘做了圆弧过渡的齿形轮廓,沿法兰周向均匀分布了八个贯通安装孔,这些孔位可以和被联接端的法兰盘通过螺栓组完成锁紧,多螺栓均匀排布的设计能让法兰结合面的压紧力分布更均匀,避免局部应力集中导致的法兰变形,传递扭矩时每个螺栓都能均匀承载,不会出现单个螺栓过载断裂的问题。做这个结构的三维建模时,首先要明确两端的安装边界尺寸:叉形端的开口宽度要匹配所夹持轴端凸台的厚度,两个销孔的中心距必须和轴端凸台的安装孔中心距完全一致,销孔与销轴的配合公差选H7/h6的间隙配合,既保证安装时能顺利推入,又不会因为间隙过大导致传动时出现冲击晃动;法兰端的安装孔分布圆直径要和对接法兰的孔位分布圆完全重合,

  每个安装孔的孔径要比所用螺栓的公称直径大0.5-1mm,补偿安装时微小的对中误差,法兰盘的厚度要根据所需传递的额定扭矩核算,保证螺栓锁紧时法兰不会发生翘曲变形,边缘的异形轮廓不是随意设计的装饰结构,而是在保证八个安装孔周边有足够支撑强度的前提下,切除了法兰盘外缘多余的材料,既降低了整个部件的自重,也减少了高速旋转时的风阻,同时圆弧过渡的轮廓不会产生应力集中点,避免长期受交变扭矩作用时出现边缘开裂的问题。实际选型使用时要注意,这类刚性联接结构不适合用在两轴存在较大径向偏移或者角向偏移的工况,因为它没有补偿偏移的能力,如果安装时对中误差过大,运转过程中会在轴端产生很大的附加弯矩,轻则导致轴承磨损加快,

  重则会出现轴断裂或者联接螺栓剪断的故障;安装前要先清理两个结合面的毛刺与杂物,保证法兰结合面完全贴合,叉形端与轴端凸台的接触面也要保证平整,锁紧螺栓时要按照对角顺序逐步拧紧,保证每个螺栓的预紧力一致,避免法兰面出现偏斜。建模过程中还要注意细节结构的处理:叉形结构与法兰盘连接的根部要做圆角过渡,不能做成直角尖角,因为这个位置是整个部件应力集中最明显的区域,运转时传递的扭矩全部通过这个根部从叉形端传递到法兰盘,圆角过渡可以有效分散应力,提升部件的疲劳强度;法兰盘上的每个安装孔周边都可以做微小的沉孔设计,让螺栓头沉入法兰面内,避免螺栓头突出在旋转轮廓外,防止运转时剐蹭周边的设备护罩或者管线。这类结构相比传统的凸缘联轴器,叉形夹持端的设计让它可以适配没有加工长轴头的部件联接场景,不需要将轴穿入联轴器的轴孔,只需要从侧面卡入即可完成安装,在一些轴系已经固定、无法轴向移动的设备改造场景中,这种结构的安装优势十分明显,不需要拆解原有轴系的其他部件就能完成联轴器的更换维护,能大幅缩短设备停机维护的时间。
