流线型翼状导流结构三维设计

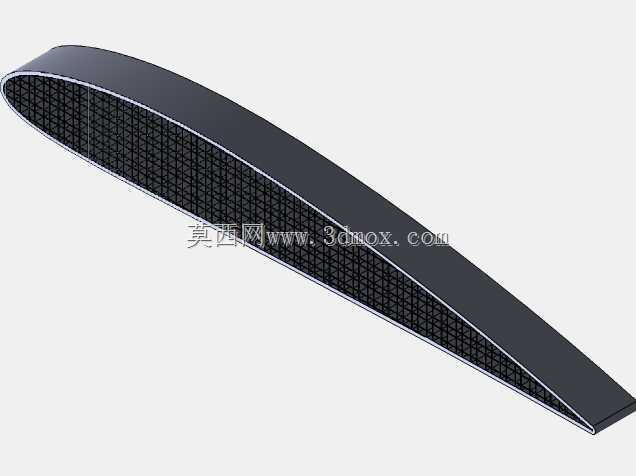

　　该翼状构件的设计核心围绕低阻导流需求展开，在实际工程场景中，这类翼型结构常被应用于需要控制流体流向、降低运行阻力的设备配套环节，比如户外电力设备的导流防护、通风系统的气流导向、小型流体机械的动叶配套等场景，能够在流体经过时有效梳理流场，减少紊流带来的振动与能量损耗。从结构形态来看，该构件采用典型的低速翼型截面设计，前缘做了圆滑过渡处理，避免流体在前缘位置发生过早的边界层分离，后缘逐步收窄形成锐利的尾缘结构，能够让流经上下翼面的流体在尾部平顺汇合，大幅降低尾迹涡的产生概率，减少运行过程中的气动噪声。整个构件的主体为等截面延展形态，沿翼展方向保持一致的翼型轮廓，这种设计一方面能够降低加工成型的难度，无论是采用复合材料铺层、

　　金属钣金折弯还是型材挤出工艺，都能保证截面精度的一致性，另一方面也能让整个翼展方向的受力分布更加均匀，避免局部应力集中带来的结构失效风险。构件内部设置了网格状的支撑筋结构，这种内置加强结构并非随意布置，而是沿着翼型的弦向与展向做等距排布，筋条的厚度根据不同位置的受力载荷做了差异化调整，靠近前缘的位置筋条密度更高，因为前缘是直接承受流体正面冲击的区域，更高的支撑密度能够提升前缘的抗形变能力，而靠近后缘的区域筋条间距适当放大，在保证结构刚度的前提下尽可能降低构件的整体重量。从安装边界来看，该构件的根部为平直的安装端面，端面上预留了均匀分布的安装定位点位，能够适配多种安装基座的连接需求，安装时不需要对构件主体做二次切削加工，

　　只需要通过标准紧固件即可完成固定，安装端面的平面度公差控制在合理范围内，能够保证安装后构件与基座之间无缝隙，避免流体从安装缝隙处窜流影响整体导流效果。在设计过程中，首先针对应用场景的常见流速范围做了翼型的选型匹配，没有盲目追求大升力翼型，而是选择了阻力系数更低的对称低速翼型作为基础截面，因为这类导流构件不需要提供额外的升力，核心需求是降低自身阻力并梳理流场，对称翼型在不同来流角度下都能保持稳定的阻力表现，不会因为小角度的安装偏差出现阻力骤增的问题。之后对翼型的相对厚度做了调整，适当提升了翼型的最大厚度位置，让内部有足够的空间布置加强筋结构，同时也能提升构件的截面惯性矩，提升整体的抗弯扭能力，避免在高速流体冲击下出现翼面颤振。

　　构件的外表面做了连续顺滑的曲率处理，整个翼面没有曲率突变的位置，能够让流体沿着翼面平顺流动，不会因为局部的凸起或者凹陷产生局部涡流，这一点对于长期在户外运行的设备来说尤为重要，局部涡流不仅会增加阻力，还会带动空气中的粉尘颗粒在翼面局部堆积，长期堆积会改变翼型的原始轮廓，进一步降低导流效果，顺滑的表面能够减少粉尘附着，降低日常维护的频次。在尺寸设计上，翼展长度与弦长的比例经过了多轮校验，既保证了足够的导流覆盖范围，又不会因为展弦比过大导致构件的整体刚度不足，在实际安装时，该构件可以根据具体的设备尺寸需求，沿展向做等比例裁切，裁切后的截面只需要做简单的封边处理即可投入使用，不会破坏整体的结构强度。另外，构件的上下翼面弧度做了对称设计，这也让该构件具备双向导流的能力，不管流体从哪个方向流经构件，都能保持一致的导流效果，适配一些需要双向通风或者流体流向会发生周期性变化的应用场景。在结构强度校核环节，针对常见的极端载荷情况做了模拟验证，比如短时强风冲击、流体脉动带来的交变载荷等，内置的网格筋结构能够将外部载荷均匀分散到整个构件的各个位置，不会出现局部应力超过材料屈服强度的情况，保证长期运行的结构可靠性。
