单自由度旋翼飞行器演示结构

　　这套单自由度旋翼演示结构，最初的设计出发点是面向机械原理教学场景，用来直观展示单输入动力下的运动传递逻辑，同时也可作为桌面级机械动态摆件，适配科普展厅、高校机械实验室的展陈需求，也能给入门级机械爱好者提供传动结构的具象参考。从实际功能来看，整套结构仅需要单一动力输入，就能同时实现支架上的机身俯仰摆动、前端旋翼的旋转动作，不需要额外增设独立的控制舵机或者多组动力源，运动逻辑完全靠机械结构的硬连接实现，运动过程中不会出现动作卡顿或者传动间隙过大的问题，能稳定复现预设的周期运动轨迹。

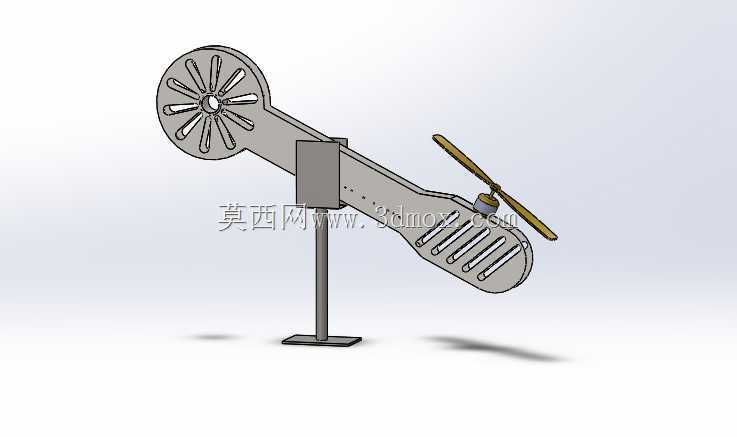

　　设计阶段最先敲定的是底部支撑结构的边界，整个支撑采用立式单柱加方形底座的形式，底座的平面尺寸控制在可稳定放置于常规桌面的范围，立柱高度经过反复校核，确保机身摆动到上下极限位置时，旋翼端和尾轮端都不会和放置平面发生干涉，同时立柱和机身的铰接点位置特意选在机身整体重心偏后的位置，让机身摆动过程中重力负载能和传动输出力形成平衡，减少动力输入端的负载波动。机身主体采用长条形一体化框架结构，框架上开设的长条形镂空槽一方面是为了降低整体结构重量，减少运动过程中的惯性冲击，另一方面也能直观展示内部的传动路径，让观察者能清晰看到动力从输入端传递到旋翼端的整个走向。

　　尾部的辐条式轮盘结构是动力输入的接口，既可以外接手动摇柄实现手动驱动演示，也可以适配小型低速电机实现自动连续运转，轮盘的辐条采用等角度均匀排布，转动过程中不会出现偏心振动，和机身框架的连接位置内置了滑动轴承，降低转动摩擦阻力。前端的旋翼组件采用双叶螺旋桨形式，旋翼和机身的连接位置设置了减速传动副，把输入端的高转速低扭矩转换为旋翼端适合的转速区间，避免旋翼转速过高带来的安全隐患，同时旋翼的旋转平面和机身的摆动平面形成固定夹角，在旋翼转动产生的气流反作用力和传动结构的带动下，机身会绕铰接点做规律的俯仰摆动，模拟出直升机飞行时的姿态变化效果。

　　整套结构的安装边界非常友好，所有连接部位都采用标准紧固件装配，没有特殊的定制异型连接件，后期拆解重组或者替换零件都很方便，传动部件的公差配合按照常规民用机械的精度等级设计，不需要高精度加工设备就能实现顺畅运转，不管是作为教学演示用具拆解展示传动原理，还是作为组装完成的动态摆件陈列，都能满足使用需求。在实际教学场景中，这套结构可以用来讲解曲柄摇杆机构、齿轮传动比匹配、动平衡调校、结构重心配平等多个机械设计知识点，观察者可以通过手动转动尾部轮盘，直观感受不同传动位置的受力变化，观察机身摆动幅度和输入转速之间的对应关系，比纯课本上的原理图更有实感。作为桌面摆件使用时，慢转速运转下的动态效果流畅，没有突兀的机械碰撞噪音，金属质感的结构外观也适配工业风的桌面布置，不需要复杂的维护，定期给铰接点添加少量润滑脂就能长期保持顺畅运转。
