雅马哈YBR125平衡轴发动机齿轮

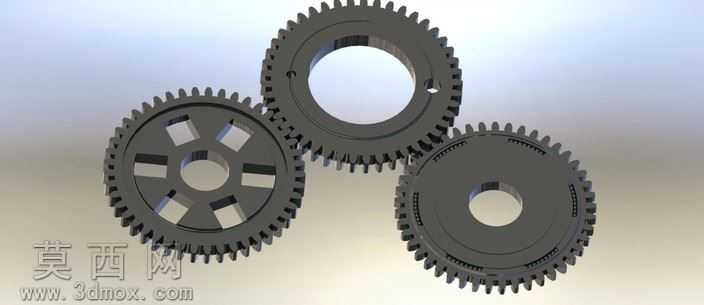

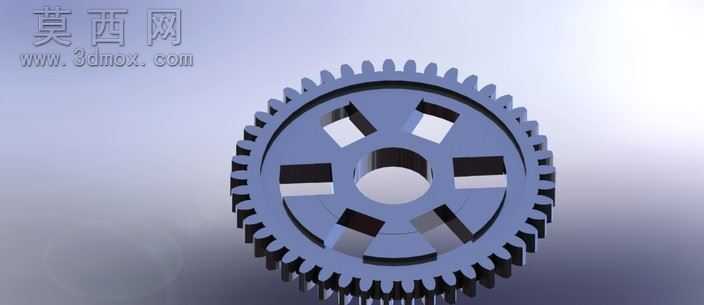

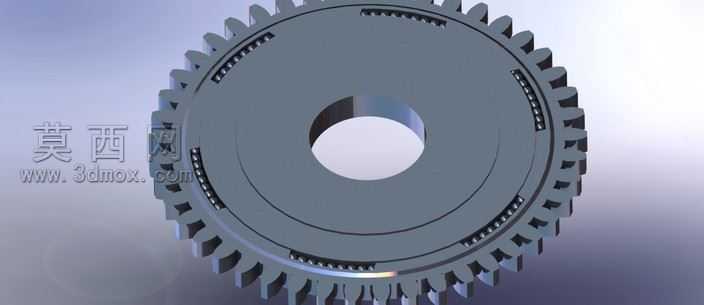

该模型为雅马哈YBR125摩托车平衡轴发动机配套齿轮，建模过程严格参照原厂零件的实测尺寸参数开展，首先通过参数化建模方式确定齿轮的基础参数：依据模数、齿数、压力角等核心齿形参数，通过渐开线方程生成精准的齿廓曲线，保证齿形啮合的理论精度，避免传动过程中出现卡滞、异响等问题。建模时首先绘制齿轮的端面轮廓，精准还原中心内孔的直径尺寸、内孔侧壁的定位缺口结构，以及端面上两个对称分布的定位销孔的位置与孔径，确保零件装配时的定位精度。完成端面草图后通过拉伸特征生成齿轮的基体厚度，再对齿顶、齿根位置做符合工程要求的圆角过渡处理，降低零件工作时的应力集中风险，提升零件的使用寿命。材质设置上模拟原厂采用的合金结构钢材质，调整材质的金属粗糙度、反光度参数，渲染出零件经过表面发黑处理后的哑光深黑金属质感，还原真实零件的表面处理效果，齿面部分略微提升反光强度，体现齿面精加工后的平整质感。结构设计上充分考虑该齿轮在平衡轴机构中的功能需求，齿轮整体为盘类结构，中心大孔用于穿装平衡轴轴体，侧壁缺口用于与轴体实现周向定位传递扭矩，端面销孔用于安装定位销实现齿轮与轴的轴向固定，避免齿轮工作时发生轴向窜动。齿部采用标准直齿圆柱齿轮结构，传动平稳无轴向力，适配平衡轴的高速往复运动工况，能够精准传递动力，抵消发动机活塞往复运动产生的一阶振动，提升发动机运行的平顺性。建模过程中对所有配合尺寸做了公差适配的预留，保证模型导入装配环境后可直接完成虚拟装配验证，齿形部分经过啮合干涉检查，确保与配对齿轮啮合时无干涉、侧隙符合设计要求，整体模型结构完整，细节还原度高，可用于发动机结构教学、维修参考、改装设计等场景。
