梁结构焊接桁架有限元分析模型

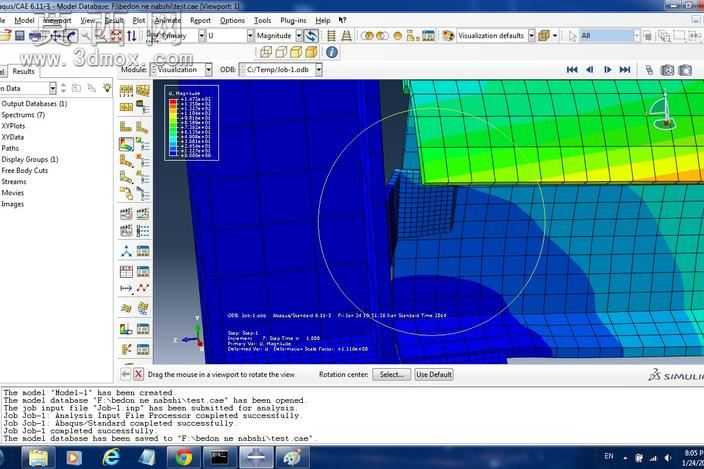

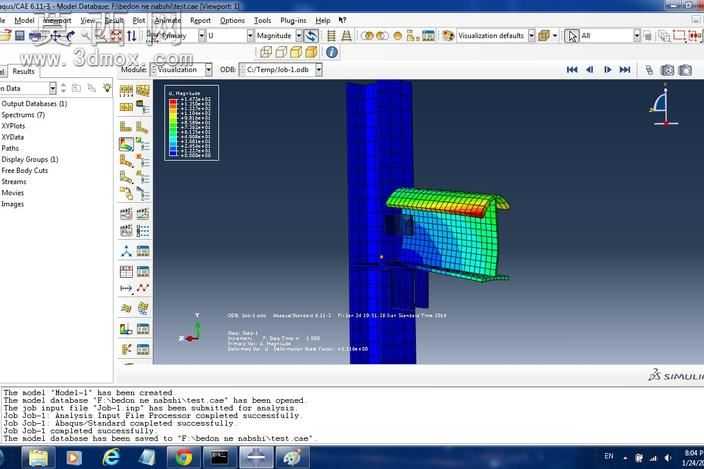

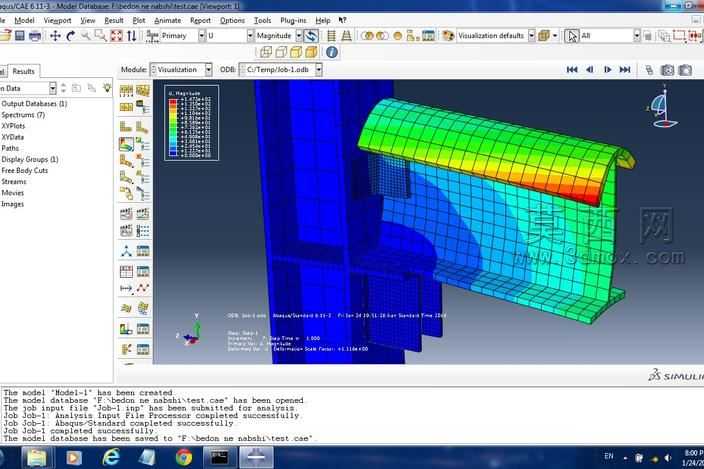

本模型针对梁类焊接桁架结构开展有限元分析建模，建模过程中首先完成桁架主体梁结构、连接焊缝、配套夹具的几何特征还原，对梁体的截面尺寸、桁架的节点连接位置、焊缝的排布走向进行精准复刻，保证几何模型与实际结构的尺寸一致性，避免因几何简化导致后续分析结果出现偏差。建模阶段针对不同结构区域设置差异化网格划分策略，梁体主体受力区域采用规整六面体网格提升计算精度，焊缝连接区域、夹具接触区域进行网格加密处理，精准捕捉应力集中位置的数值变化，非受力边缘区域适当放大网格尺寸平衡计算效率与结果精度。模型设置多工况载荷条件，分别施加三个轴向的压力载荷、表面牵引载荷，模拟结构实际服役过程中的复杂受力状态，同时对夹具与梁体的接触位置设置固定约束边界，还原结构实际装夹状态，保证载荷传递路径与实际工况完全匹配。分析过程中针对焊缝连接位置设置绑定接触属性，还原焊接结构的刚性连接特性，针对梁与桁架的装配位置设置对应接触关系，避免出现不合理的结构穿透问题。通过有限元求解可得到各载荷工况下结构的应力分布云图、位移变形结果，可直观识别焊缝位置、桁架节点位置的应力集中区域，同时可输出不同分析步下的结构变形演化过程，为梁结构的强度校核、焊缝位置的结构优化、桁架节点的设计改进提供精准的数据支撑，帮助设计人员提前预判结构薄弱位置，优化结构受力路径，提升梁类桁架结构的整体承载能力与服役可靠性。
