高精度人字形齿轮传动组件三维设计

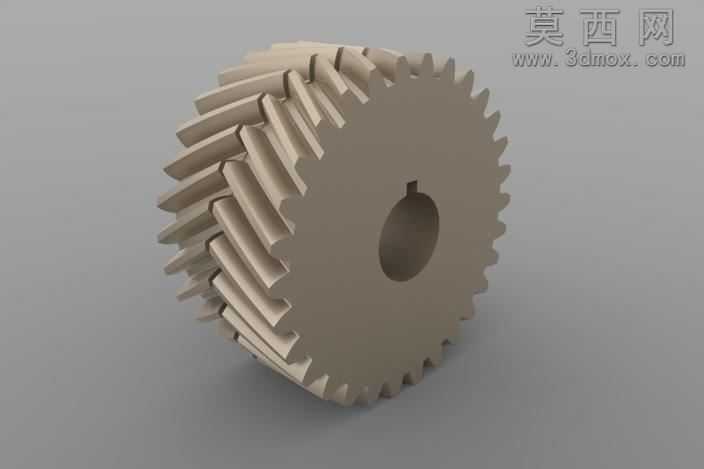

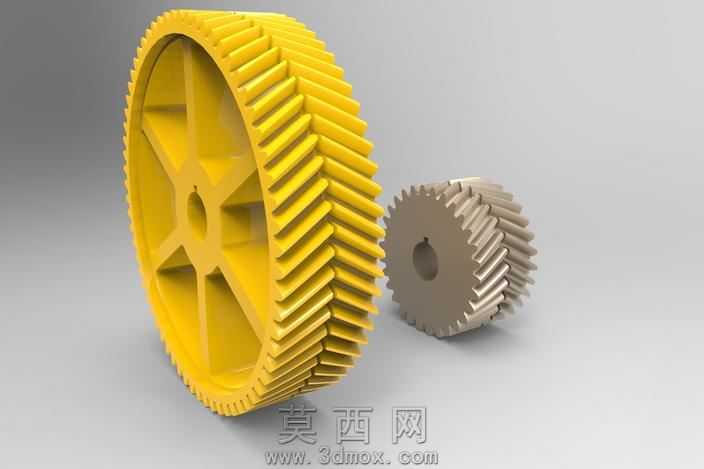

本次设计的人字齿轮传动组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循齿轮啮合的机械设计原理，先通过齿廓生成逻辑完成单个斜齿齿形的绘制，再通过镜像对称操作组合成人字齿结构，有效规避了单一斜齿轮传动时产生的轴向力缺陷。建模阶段对齿轮的轮缘、轮辐、轮毂结构进行了分层处理，大尺寸齿轮采用六辐板镂空式轮辐设计，在保证整体结构强度的前提下大幅降低零件自重，轮毂位置预留标准轴孔与键槽结构，可直接适配常规传动轴的装配需求；小尺寸配对齿轮采用实心辐板结构，适配小载荷传动场景的安装使用。材质渲染阶段针对不同应用场景做了区分展示，大齿轮采用工程塑料材质效果，明黄色哑光漆面质感均匀，表面添加细微的磨砂纹理还原工程塑料注塑成型的真实质感，边缘做微小倒角处理避免锐边结构；小齿轮采用金属材质效果，还原合金钢表面的金属光泽与机加工纹理，齿面做细微的粗糙度处理，模拟实际零件磨削加工后的表面状态。结构设计上严格保证一对齿轮的模数、压力角、螺旋角参数完全匹配，人字齿的对中精度控制在合理公差范围内，确保啮合传动时两轮齿面可以均匀接触，传动过程平稳无冲击，能够有效降低传动噪音、提升承载能力，适用于重载传动的机械工况。设计过程中对齿根位置做了圆角过渡处理，避免应力集中导致的轮齿断裂问题，轮辐与轮缘、轮毂的衔接位置均做圆弧过渡，优化零件受力分布。渲染阶段采用柔和的影棚布光方式，多角度展示齿轮的齿形结构、整体轮廓与装配配对关系，通过不同材质的对比呈现，直观展现该人字齿轮组件可适配的不同应用场景，模型结构完整，齿形参数准确，可直接用于机械结构装配验证、传动原理演示以及工程设计参考。
