特斯拉动力系统专用气门结构三维数模

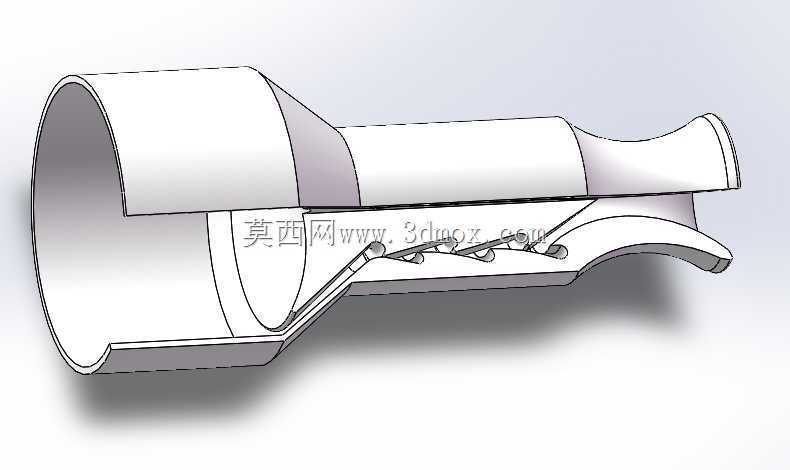

　　在新能源汽车动力总成的研发迭代中，不少人会误以为纯电车型完全脱离了传统内燃机的部件体系，但实际上增程式、混动架构以及部分采用特殊热力循环辅助的动力方案中，气门组件依然承担着核心的流体控制职能，即便是纯电平台的热管理系统、燃料电池动力方案中，类似的气路控制构件也需要参考传统气门的成熟设计逻辑做适配优化。这款针对特斯拉动力单元开发的气门结构，在设计之初就跳出了传统内燃机气门的尺寸限制，从动力单元的整体安装边界倒推构件的外形参数，整体采用变径筒式集成结构，大端为气路接入端，采用直筒式敞口设计，可直接与动力单元的出气端法兰做对接，接口处做了0.8mm的倒角处理，既方便装配时的快速对位，也能避免安装过程中锐边划伤密封胶圈导致的气路泄漏问题。

　　从功能特性来看，这款气门并非传统内燃机中做高频往复运动的菌状气门，而是集成了气流导流、紊流破碎、流向调节的多功能气路构件，内部设置的多组倾斜导流叶片，并非简单的固定结构，每片叶片的倾斜角度都经过流体仿真反复校准，当高压气流从大端进入腔体后，会顺着叶片的导向形成稳定的旋流，既可以降低气流直吹管壁产生的气动噪音，也能让气流在流出小端时保持均匀的流速分布，避免局部紊流导致的压力损失。筒身中段的锥形过渡段，采用了12度的渐变锥角，这个角度是在多轮流场测试后确定的最优值，既不会因为锥角过大导致气流在变径处产生涡流区，也不会因为锥角过小拉长构件整体长度，挤占动力舱内的有限安装空间。小端的扩口式出气结构，做了外翻的卷边处理，卷边半径为2mm，一方面可以提升出气端的结构强度，避免长期受气流冲击产生形变，另一方面也能让流出的气流按照预设角度扩散，匹配下游部件的进气需求。

　　实际装车应用场景中，这款气门可适配特斯拉增程动力单元的废气再循环气路、燃料电池版本的阴极进气通路，也可经过 minor 尺寸调整后用于动力电池热管理系统的风冷回路控制。安装时不需要额外设计转接支架，构件本身的筒身外壁预留了两个环形定位槽，可直接卡入动力单元的固定卡扣中，轴向定位公差控制在±0.1mm以内，完全满足汽车零部件的装配精度要求。设计过程中特意规避了传统气门需要配合气门弹簧、气门导管的复杂结构，整个构件采用一体化成型思路，减少了分体装配带来的累积误差，也降低了长期使用过程中连接件松动的故障概率。构件的壁厚从大端到小端做了渐变处理，大端因为对接高压气路，壁厚设置为2.5mm，保证足够的承压能力，中段锥形过渡段壁厚逐步减薄至1.8mm，小端出气段壁厚保持2mm兼顾强度与轻量化要求，整体重量比同功能的传统分体式气门组件轻37%，符合新能源车型对部件轻量化的设计要求。

　　从结构设计的细节来看，内部导流叶片与筒体内壁的连接位置做了R1.5的圆角过渡，避免应力集中导致的叶片断裂问题，每片叶片的型线都采用了航空翼型的截面设计，气流经过叶片表面时不会产生边界层分离，进一步降低气路的压力损失。筒身外壁的表面粗糙度要求控制在Ra1.6以内，减少与固定卡扣之间的装配摩擦力，内壁粗糙度要求达到Ra0.8，降低气流流动时的沿程阻力。在做三维建模过程中，所有的特征都采用参数化设计，后续如果需要适配不同功率等级的动力单元，只需要调整整体缩放比例、叶片角度、锥角参数就可以快速生成衍生型号，不需要重新绘制整个构件的特征，大幅提升后续的改型设计效率。针对装车后的振动工况，建模时特意做了模态仿真验证，构件的一阶固有频率高于动力单元常用工况下的振动频率区间，避免运行过程中产生共振异响或者结构疲劳损坏。气路密封方面，大端接口处的密封槽深度设置为1.2mm，可适配线径1.8mm的氟橡胶密封圈，在-40℃到150℃的工作温度区间内都能保持稳定的密封性能，满足汽车动力舱的复杂工作环境要求。
