喷气发动机核心转子组件结构设计

　　在航空动力、小型实验动力装置以及教学演示场景中，这类喷气发动机核心转子组件是动力输出的核心承载结构，其设计合理性直接决定了整套动力装置的运行稳定性与能量转换效率。不同于整机完整的复杂管路与附件系统，这套结构聚焦于核心传动与做功单元的框架搭建，覆盖了进气端导流、轴系传动、涡轮做功三个核心功能段的基础结构，能够为后续整机细化设计、原理验证以及教学演示提供可靠的基础载体。

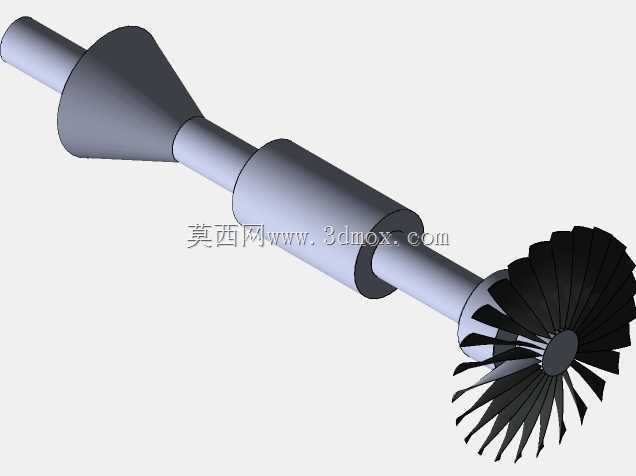

　　从实际功能落地角度看，这套组件承担着将燃烧后高温高压气体的能量转化为旋转机械能的核心作用，前端的锥形导流结构能够在进气过程中对气流进行初步整流，减少进气紊流对后续压气或做功环节的干扰，中间的轴段是整套转子的核心传力部件，需要承载高速旋转下的扭矩传递与径向载荷，后端的涡轮叶片结构则是直接与高温燃气接触的做功单元，叶片的曲面角度、排布密度直接决定了燃气能量的捕获效率。在实验类小型动力装置的搭建中，这类基础框架结构能够帮助研发人员快速验证转子动平衡特性、轴系临界转速区间，省去从零开始搭建核心转子结构的重复工作，大幅缩短原理验证阶段的研发周期。

　　在设计思路层面，这套结构优先保障了核心功能的可实现性，没有过度追求复杂的细节结构，而是将轴系的同轴度、涡轮叶片的安装定位、导流锥与轴段的连接刚性作为核心设计要点。轴段采用等直径与变直径结合的结构形式，在安装轴承、连接导流锥与涡轮的位置设置了定位轴肩，能够保证各部件装配时的同轴度误差控制在合理区间，避免高速旋转时出现过大的偏心振动。导流锥采用流线型锥面设计，锥角经过气流整流特性优化，能够在进气过程中让气流平顺过渡到后续的压气或燃烧室区域，减少进气阻力带来的能量损失。后端涡轮叶片采用等厚度曲面结构，每片叶片的安装角度保持一致，与中心轮毂的连接位置做了圆弧过渡处理，能够降低应力集中系数，避免高速旋转时叶片根部出现断裂风险。

　　从安装边界与尺寸适配角度看，整套转子组件为同轴回转类结构，所有部件的回转中心均与主轴轴线重合，安装时需要配合两端的支撑轴承完成固定，轴承的安装位在轴段上预留了对应的轴颈长度与直径公差，能够适配标准系列的深沟球轴承或角接触轴承，满足高速旋转下的支撑刚性要求。导流锥的最大外径与涡轮叶片的最大外径形成了合理的尺寸梯度，不会在装配时与外部壳体出现干涉，轴段的总长度能够匹配小型实验发动机的壳体轴向尺寸，两端的轴伸端可以根据需求连接启动电机、测速装置等辅助部件。在实际装配过程中，需要先将涡轮叶片组件与主轴完成过盈配合或键连接固定，再依次装配中间轴套、导流锥部件，最后完成两端轴承的压装，整套结构的装配顺序符合回转类部件的工艺要求，不需要特殊的定制工装即可完成组装。

　　对于三维建模从业者与结构设计人员而言，这套结构能够提供喷气发动机核心转子的基础设计参考，在进行同类动力装置设计时，可以在此基础上根据实际的功率需求、转速参数调整叶片数量、轴径尺寸、导流锥角度等参数，也可以进一步细化叶片的翼型结构、增加冷却通道、优化轴系的密封结构，完成从基础框架到可落地工程结构的迭代。在教学场景中，这套结构能够直观展示喷气发动机核心转子的组成逻辑，帮助学习者理解气流整流、扭矩传递、涡轮做功的基本原理，相比复杂的整机结构更易拆解与理解，能够作为航空动力相关课程的具象化教学载体。
