户外便携折叠式炭烤炉架结构

　　该烤架面向露营、野餐、庭院聚餐、户外摆摊等场景，核心用途是承载木炭并支撑食材，完成炭火烤制作业。整体采用薄板钣金折弯与镂空成型思路，零件数量少，便于平板包装、运输和现场快速装配。

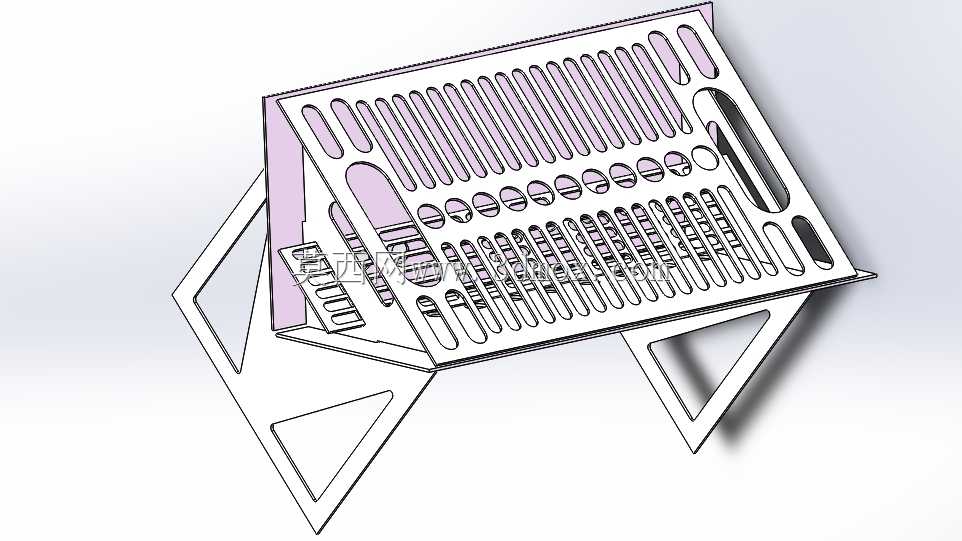

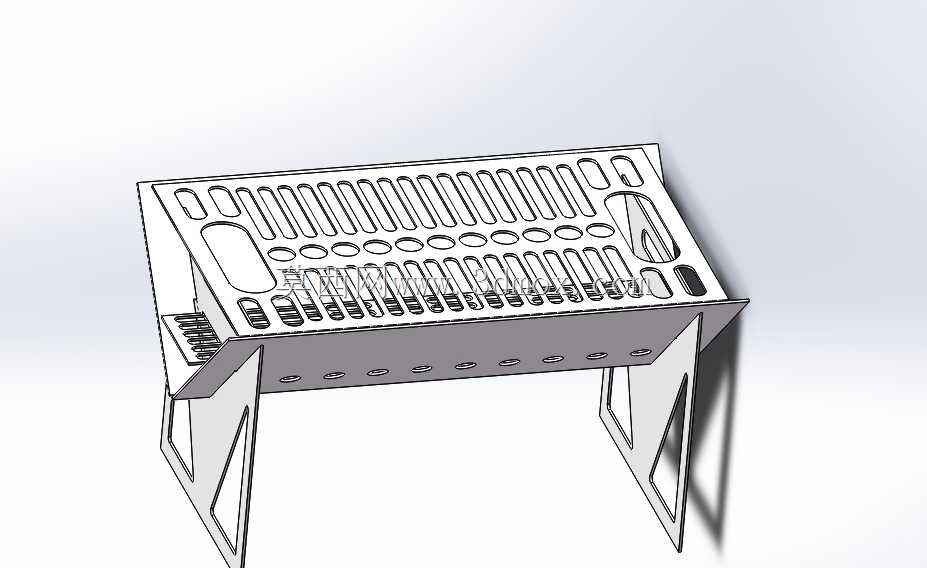

　　烤面区域是结构设计的重点。面板上布置了多组长条形通风槽、圆形落灰孔以及边缘异形孔位。长条槽沿烤面规则排列，既形成食材承托间隙，又让炭火热量向上传递；圆孔主要用于空气流通、炭灰下落和多余油脂排出，减少明火直燎与积油。孔位间距需要兼顾支撑强度和通风效率：过密会削弱面板刚性，过疏则影响进风与排灰。边缘异形槽可用于穿设烤签、放置小工具或作为提拿、定位结构。

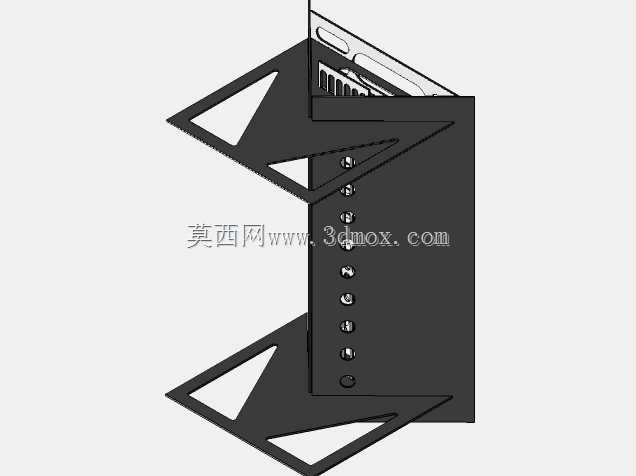

　　下部炭槽采用围边折弯形式，形成浅盘式容纳空间，用于放置木炭并阻挡炭块外滑。侧壁开设一排通风孔，可在燃烧过程中提供侧向补氧，帮助炭火稳定燃烧。炭槽与烤面之间保留适当高度，使食材处于相对均匀的辐射热区，避免距离过近导致局部焦糊。

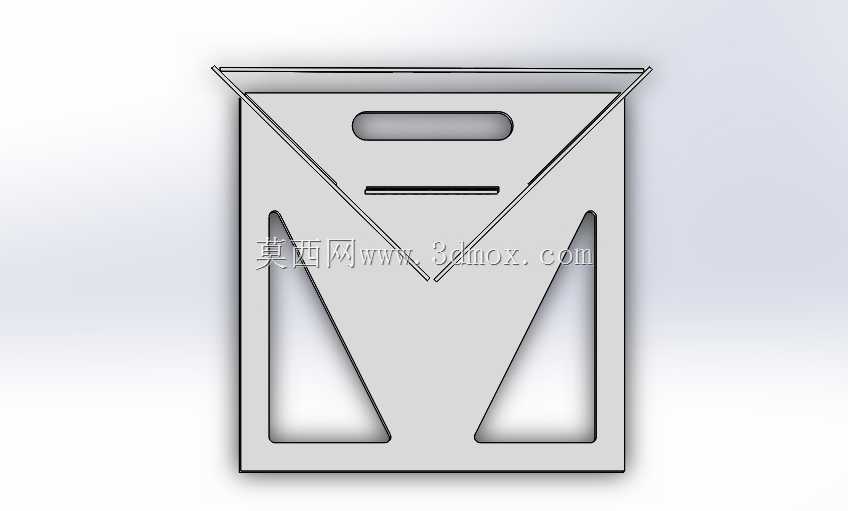

　　两侧支架为折板式支撑腿，通过折弯轮廓获得站立稳定性。支架并非简单直板，而是带有三角形减重与受力轮廓，在减轻材料用量的同时保留抗弯能力。支腿张开后形成外扩支撑面，可降低炉架侧翻风险；折叠或拆卸后能够贴近主体收纳，适合车载和背包短途携带。设计时需要关注支腿与炭槽的连接边界、搭接高度以及落地接触面，确保在受热膨胀和轻微踩踏载荷下不出现明显变形。

　　从安装边界看，模型重点控制烤面长宽、炭槽深度、支腿展开高度和折叠后的外形厚度。烤面宽度需满足常见肉片、蔬菜串和小型烤鱼的摆放；支腿高度应让炭火与地面保持安全距离，减少热辐射对草地、桌面的影响；炭槽围边高度则要限制木炭堆积量，保证通风孔不被炭粉堵塞。

　　结构细节上，各钣金件应预留折弯半径、板材厚度和装配间隙。镂空边缘需要考虑去毛刺处理，避免搬运和清洗时划伤。面板与炭槽、支架之间宜采用插接、卡扣或简单紧固件连接，使现场组装不依赖复杂工具。热变形是这类产品不可忽视的问题，长槽和圆孔的排布实际上也起到释放热应力的作用，能够降低薄板受热后翘曲的概率。

　　建模时应分别建立烤面、炭槽、左右支架等独立零件，再按装配关系检查干涉与支撑状态。钣金件需要体现折弯线、展开轮廓和孔位特征，便于后续激光切割、数控冲裁或折弯加工。整体结构没有复杂传动部件，设计难点集中在热区布局、通风效率、薄板刚度、折叠收纳和装配便利性之间的平衡。
