电力设备用多层盘式密封防护组件结构

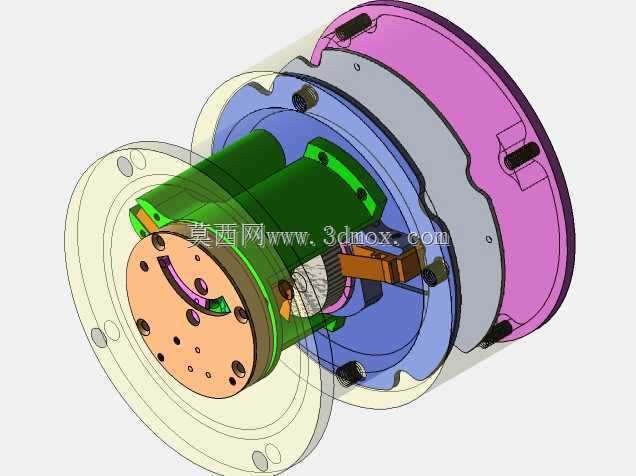

　　这套盘式多层嵌套结构，主要面向电力输配场景下的变压器配套防护需求，在户外柱上变、预装式箱变的内部接线端、分接开关操作端都能找到对应的应用位置，核心作用是实现带电部件与外部壳体的绝缘隔离，同时兼顾机械定位、防尘密封以及运行过程中的形变补偿。从结构分层来看，最外侧的紫粉色端盖采用法兰式安装边，周圈均匀分布沉头安装孔，安装时可直接贴合变压器油箱的侧壁安装面，孔位公差按照H7级精度设计，能保证与箱体预装螺柱的同轴度偏差控制在0.1mm以内，避免装配后出现局部应力集中导致的密封胶条压合不均。端盖内侧嵌套的灰色环形件是密封承压层，内侧开有环形密封槽，可嵌入耐油丁腈橡胶密封圈，当端盖螺栓按对角顺序拧紧到规定扭矩后，

　　密封圈压缩量保持在25%-30%区间，既能阻挡变压器油的渗漏，也能防止外部潮气、粉尘进入设备内部。再向内的蓝色环形支架是核心定位层，支架上预留了多个轴向定位凸台与穿线孔位，凸台的高度经过精确计算，刚好能卡住内部绿色绝缘筒的轴向位置，避免设备运输过程中内部组件出现轴向窜动；穿线孔的边缘做了R2圆角倒钝处理，防止穿设高压引线时划伤线缆的绝缘层，引发绝缘击穿隐患。中间的绿色筒体采用绝缘材质加工，筒壁厚度根据对应电压等级的绝缘距离要求设计，内壁开有轴向导向槽，方便内部导电部件的装配对位，筒身周圈预留的径向小孔是定位销孔，装配时插入绝缘销钉即可实现内部组件的周向固定，避免运行过程中受电磁力影响出现部件转动。

　　靠近安装侧的米黄色法兰盘是整个组件与变压器内部结构的连接基准，法兰盘上的安装孔采用腰型孔设计，可补偿箱体焊接过程中带来的孔位偏差，降低现场装配的对位难度，法兰盘与内部筒体的配合面采用止口结构定位，止口配合公差选用H7/js6，既保证装配时的顺畅度，也能控制配合面的间隙在合理范围，避免出现绝缘薄弱点。最内侧的橙色端板是接线端子安装位，端板上分布的不同直径通孔对应不同规格的接线柱，每个孔位周围都预留了端子固定的螺纹孔，螺纹孔深度按照螺栓旋合长度不小于1.5倍螺纹直径设计，保证接线端子安装后的连接强度，能承受短路电流带来的电动力冲击而不出现松动。整个结构的轴向总尺寸控制在120mm以内，最大外径不超过180mm，

　　安装时不需要对现有变压器的壳体结构做额外改造，可直接替换同规格的老式密封端盖组件。设计过程中充分考虑了不同材质的热膨胀系数差异，金属部件与绝缘部件的配合间隙按照-40℃到120℃的工作温度范围做了补偿，避免极端温度下因热胀冷缩出现部件开裂或者配合松脱的问题。周圈分布的黑色卡扣式结构是快速检修锁止件，不需要完全拆卸所有端盖螺栓，只需要松开卡扣即可打开局部检查窗口，完成内部接线检查、分接开关调整等日常运维操作，能大幅缩短现场检修的作业时间，降低运维人员的工作强度。各层结构之间的同轴度通过阶梯止口逐级保证，总装后整体同轴度偏差不超过0.15mm，能保证内部导电部件处于均匀的绝缘间隙中，避免局部电场强度过高引发的局部放电问题。
