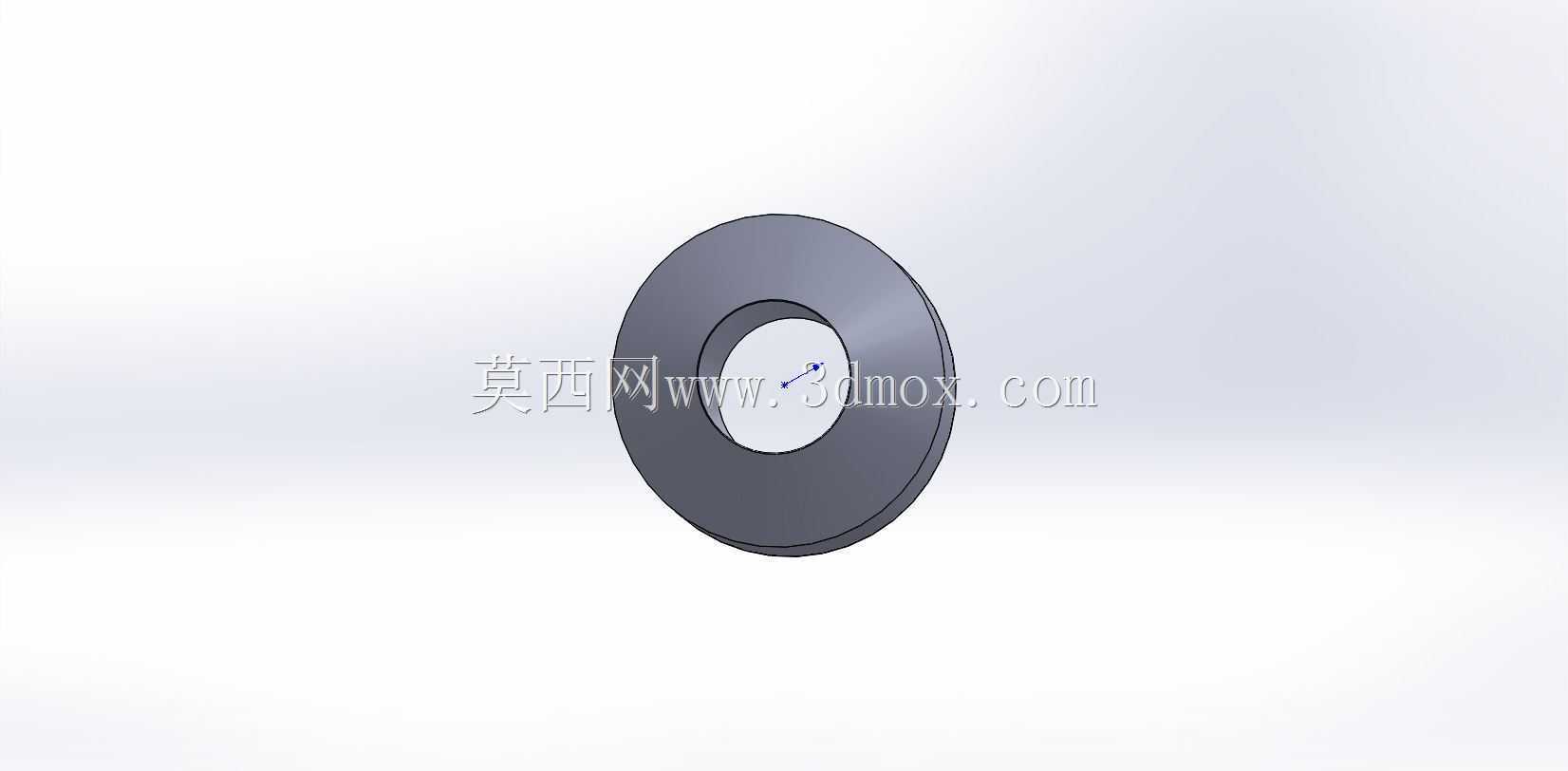

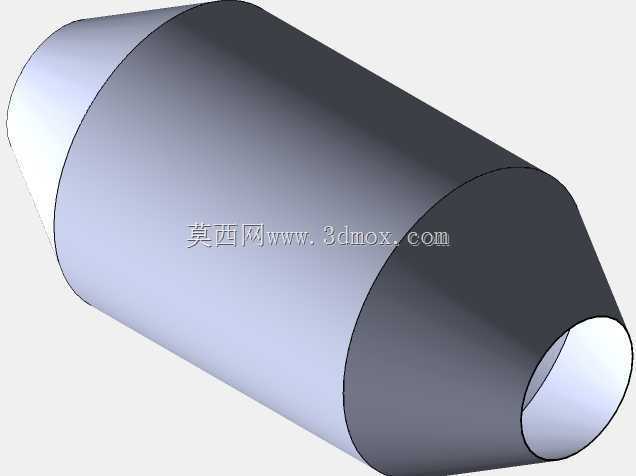

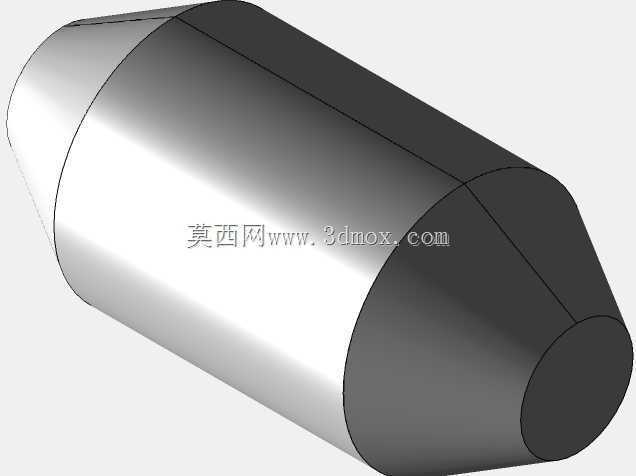

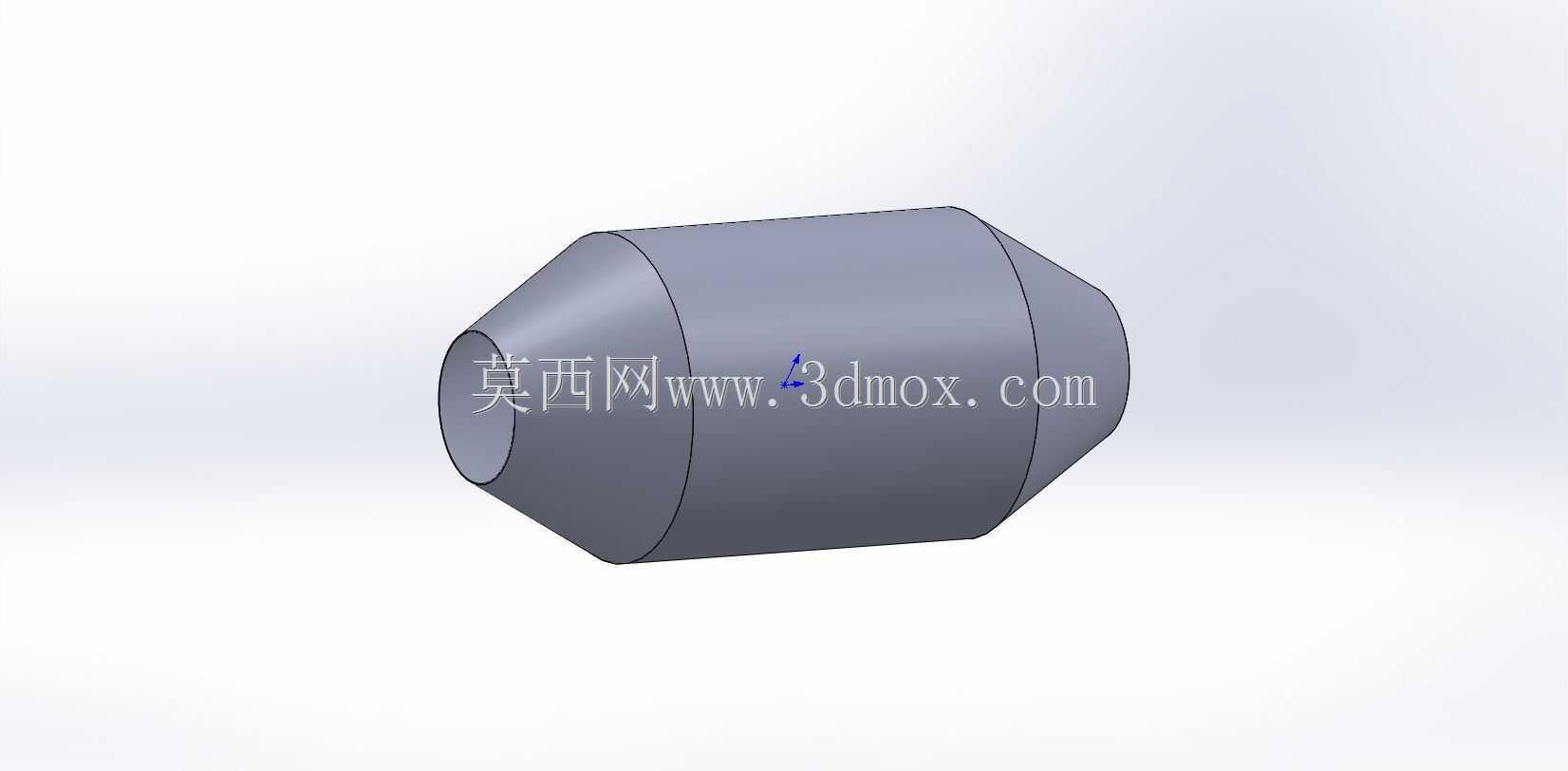

在高超声速推进系统的研发流程中,冲压发动机的进气道与燃烧室衔接段的环形构件,是决定来流压缩效率、燃烧组织稳定性的核心结构之一,本次呈现的环形结构件,正是面向CFD流体仿真分析场景搭建的简化几何模型,能够为前期流场计算、阻力特性验证、推力预估提供精准的几何载体。从实际工程应用场景来看,这类环形构件是冲压发动机进气道末端的核心通流部件,承担着将高速来流减速增压、均匀导入燃烧室的关键作用,在亚燃冲压发动机的工作区间内,来流经过进气道激波系压缩后,会以亚声速状态穿过该环形通道进入燃烧室,构件的内壁面型线、进出口直径差、壁厚均匀性,都会直接影响通道内的流场分布,一旦型线设计存在突变,极易引发局部流动分离,导致总压损失大幅升高,
直接降低发动机的推进效率。从设计思路层面来看,该模型采用了对称回转体结构设计,整体为等壁厚环形构型,进出口端面保持严格平行,内孔与外圆的同轴度公差控制在仿真允许的范围内,没有额外的安装支板、调节机构等附属结构,这种简化设计完全匹配CFD分析的需求——在前期流场验证阶段,过多的细节特征会大幅增加网格划分的难度,同时带来不必要的计算量,而保留核心通流通道的几何特征,既能够准确模拟气流在环形通道内的流动状态,又能有效控制计算网格的数量,提升仿真迭代的效率。从外形尺寸与安装边界来看,该构件的轴向长度与外圆直径的比例经过优化,能够匹配常规亚燃冲压发动机进气道出口的安装接口,外圆面可直接与发动机外壳体的内壁面配合定位,
内孔通道的通流面积经过计算,能够满足设计马赫数下的空气流量需求,进出口端面的平面度满足密封配合要求,在实际装配场景中,该构件的前端与进气道压缩段末端对接,后端与火焰筒前端面衔接,安装时不需要额外的转接结构,依靠圆柱面的配合精度即可保证同轴度要求,避免因安装错位导致的流场偏斜。从功能特性层面来看,该环形构件的内壁面采用光滑连续的曲面设计,没有局部凸起或者凹陷结构,能够最大程度降低通道内的摩擦阻力,同时避免局部低速回流区的产生,在CFD仿真过程中,该几何模型可以直接导入流体计算软件,进行结构化网格划分,壁面边界层的网格厚度可以根据计算需求灵活调整,能够准确捕捉近壁面的流动边界层发展过程,为总压恢复系数、出口流场均匀性、
流动阻力等关键参数的计算提供可靠的几何基础。在实际的工程研发流程中,这类简化模型通常用于方案设计阶段的多轮迭代计算,通过调整环形通道的进出口直径比、内壁面的锥度参数,对比不同构型下的流场计算结果,筛选出总压损失最小、出口流场最均匀的设计方案,再逐步添加冷却通道、安装边、传感器接口等细节结构,进入详细设计阶段。值得注意的是,该模型的几何精度完全满足CFD计算的要求,所有曲面之间保持G1连续,不存在几何缝隙、重叠面等会导致网格划分失败的问题,回转体的对称特性也支持采用二维轴对称模型进行初步计算,进一步缩短仿真计算的周期,在进行三维全流场计算时,也可以利用对称特性减少计算域的范围,提升计算效率。对于从事冲压发动机结构设计、流体仿真分析的工程师而言,这类核心通流构件的简化几何模型是方案阶段不可或缺的基础载体,能够帮助工程师快速验证不同设计参数对发动机整体性能的影响,减少后续详细设计阶段的方案反复,降低研发过程中的时间成本与试验成本。
