空气动力学翼型曲面结构三维数模

　　该翼型结构的三维数模，核心围绕低速流体场景下的升力生成需求构建，可直接应用于小型低速无人机机翼截面设计、低速风洞试验段标定样件、流体力学教学演示教具、小型风力发电机叶片翼型段等多个工程场景，不同场景下的结构适配逻辑在数模中预留了充足的调整空间。从实际用途来看，该翼型的核心作用是在流体流经上下翼面时，依托曲面曲率差形成上下表面的流速差，进而产生稳定的升力输出，同时尽可能降低翼型自身的压差阻力与摩擦阻力，在升阻比参数上做了针对性的曲面优化，适配低雷诺数下的流动特性，避免小迎角状态下过早出现气流分离导致升力骤降。

　　设计过程中首先确定了翼型的弦长基准，整个翼段沿弦向的长度为固定基准值，展向延伸段的长度可根据实际安装需求做等比例拉伸，数模中保留了翼型的基准弦线、最大厚度位置、最大弯度位置的参考基准面，方便后续结构设计人员直接调用基准做装配配合。翼型的最大厚度位置设置在弦长30%处，该位置的厚度占弦长的12%，既保证了翼面内部有足够的空间布置结构加强筋、传感线路或者小型驱动机构，也不会因为厚度过大导致翼型阻力系数飙升；翼型的最大弯度设置在弦长40%位置，弯度占弦长的2%，兼顾了低速下的升力系数与迎角适应范围，在0到12度的迎角区间内，升力系数保持线性增长，不会出现明显的非线性突变，适配多数低速飞行或者风能捕获场景的工况需求。

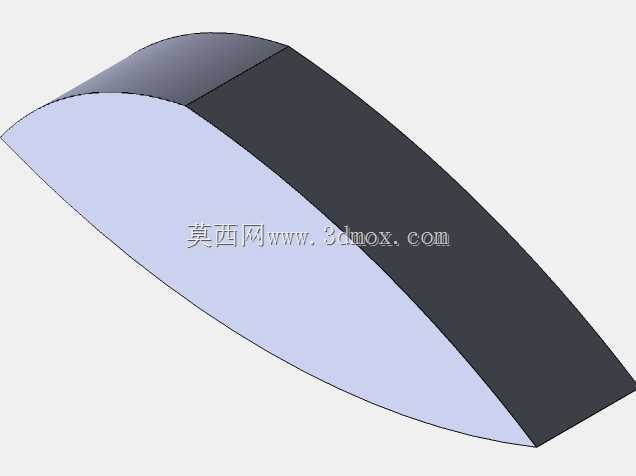

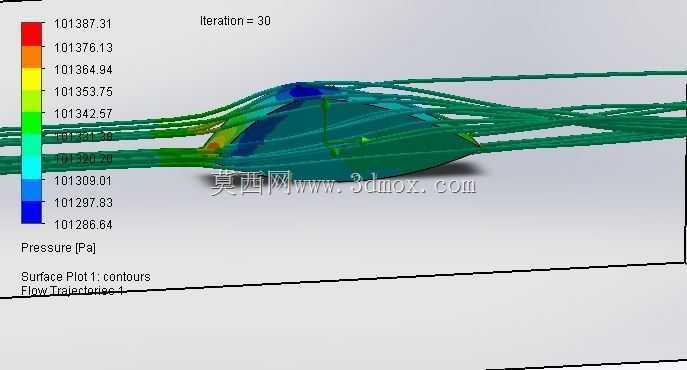

　　从外形结构来看，数模完整还原了翼型的前缘钝头、后缘尖削的典型特征，前缘的圆角半径经过平滑过渡处理，避免了尖锐前缘导致的气流过早分离，后缘做了0.2mm的厚度钝化处理，既符合实际加工的工艺可行性，也不会对翼型的气动特性产生明显影响。整个翼面的曲面为G2连续曲面，曲面之间没有拼接棱角，表面曲率过渡均匀，在做流体仿真分析时可以直接导入网格划分软件，不需要额外修复曲面破面或者拼接缝隙，能够大幅减少前处理的工作量。安装边界方面，数模在翼型的弦长25%到75%区间预留了平直的安装基准面，该基准面与翼型弦线平行，安装时可通过该平面与机翼主梁、风洞夹具或者叶片轮毂做定位配合，安装面的宽度为弦长的15%，足够布置4到6个M3规格的固定螺栓，固定孔的位置在数模中做了点位标记，设计人员可根据实际载荷大小调整孔位数量与规格，不需要重新定位翼型的气动中心。

　　在结构强度适配层面，该翼型的壁厚默认设置为2mm，可根据实际使用场景的载荷大小调整壁厚参数，翼型内部的空腔可填充轻质泡沫材料或者布置蜂窝加强结构，数模中保留了内部空腔的完整曲面，方便后续做轻量化设计或者内部结构排布。针对不同的应用场景，该翼型数模可做针对性的参数调整：如果用于风洞试验样件，可直接在翼面表面预留压力传感器的安装点位，数模的曲面厚度足够加工0.5mm直径的测压孔；如果用于小型无人机机翼，可在翼型后缘位置直接切分舵面安装间隙，数模的曲面曲率在舵面偏转角度范围内不会出现干涉；如果用于风力发电机叶片，可沿展向做翼型的渐变扭转，基准翼型的曲面参数可直接作为各截面的放样基准，不需要重新绘制翼型曲线。整个数模的建模过程完全遵循参数化设计逻辑，所有的曲面控制点都与弦长、厚度、弯度等核心参数关联，调整核心参数即可快速生成不同规格的翼型结构，不需要重新构建曲面，能够大幅提升后续迭代设计的效率。
